四层框架结构汽车综合性能监测站办公楼设计☆

来源:wenku163.com  资料编号:WK1634299  文件类型:  资料等级: %D7%CA%C1%CF%B1%E0%BA%C5%A3%BAWK1634299
以下是大纲介绍,如需完整的请购买下载。
提示:本资料已审核通过,内容严格保密,格式标准,质量保证。
1.无需注册,购买下载即可获取完整资料。
2.购买后本站提供下载链接或联系客服。

建筑设计
本办公楼设计为汽车综合性能监测站办公楼设计。根据设计要求,建筑面积约为3000m2左右,层数四层,总体高度小于25m。综合考虑到城市的发展水平、地理环境,以及办公楼的基本功能和规范要求,经过多种方案的对比,最终确定下来。采用钢筋混凝土框架结构。

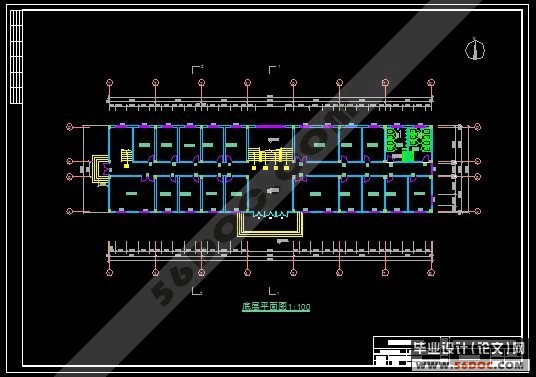

1  平面设计
建筑平面设计是表示建筑物在水平方向上的房屋各房间的组合关系。本办公楼根据使用性质分析,主要可以归纳为使用部分和交通联系部分。使用房间主要有一般办公室、专用办公室、会议室、文印室、会客室等部分。辅助房间主要有厕所、储藏室以及一些电气、水房等设备用房。交通联系部分主要有走廊、大厅、楼梯等部分。本办公楼为内廊式,为了方便员工的使用在建筑的中部有主楼梯,西端部设有辅助楼梯。整个建筑物共设两个入口,其中办公楼西端的入口是安全入口。本办公楼的设计能满足使用功能的要求,为员工的工作提供了良好的办公环境。

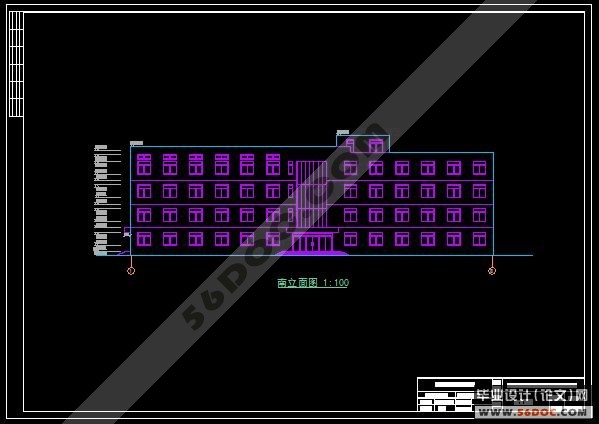

2  立面设计
建筑物在满足使用功能的要求的同时,它的体型、立面、以及内外空间组合等,还会给人们在精神上的享受。在本设计中,南立面为临街立面,南立面设计是立面设计的主要的部分。本办公楼,由于采光要求高,人流出入多,立面上采用高大明快、成组排列的窗户和入口。本办公楼结构根据要求采用钢筋混凝土框架结构,立面上墙柱不外露,形成节奏明快的立面构图。

织梦内容管理系统

3  剖面设计
根据有关规范要求,层高设计为3.3m,使办公室内部空间不至于显得局促狭隘,给人一种赏心悦目的感觉。
为防止室外雨水流入室内并防止墙身受潮,将室内地面适当抬高,根据有关规范规定,并从使用方便的原则出发,设计中将室内外高差置为0.6m。

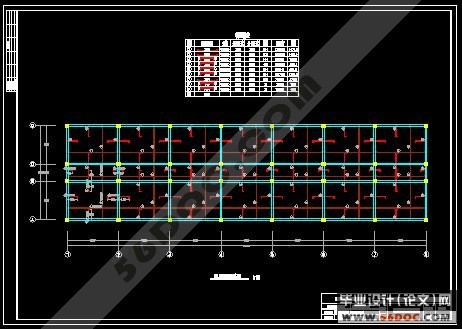

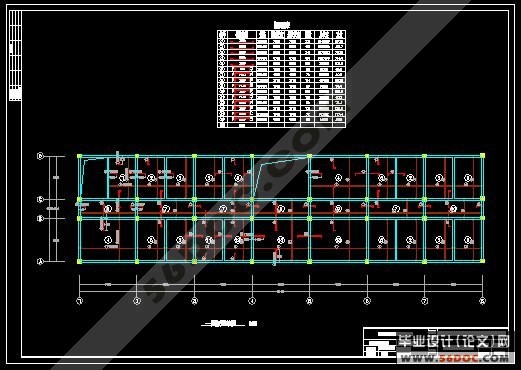

结构设计
整个建筑采用现浇式钢筋混凝土框架结构,虽然现场施工时间较长,但是结构整体性好,有利于结构抗震。利墙体采用200mm厚空心砖填充墙。
结构采用纵向框架承重体系,竖向荷载包括恒载和活载,都采用分层法进行内力分析。水平荷载,仅考虑水平地震荷载的作用,采用D值法和反弯点法进行内力分析。考虑不同情况下的内力组合后,得出最不利截面的控制内力,依此进行配筋计算。由于毕业设计时间有限,不可能对整个结构进行全面的计算,故仅取一个边部来进行受力计算及分析,画出内力图并进行构件的配筋计算。

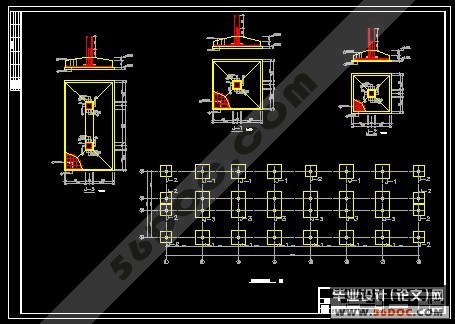

该框架结构的基础设计,按一般要求,独立基础即可以满足承载力要求,故该基础采用独立基础。
以下部分对结构进行详细的内力分析和配筋计算。
  本文来自织梦

四层框架结构汽车综合性能监测站办公楼设计
四层框架结构汽车综合性能监测站办公楼设计
四层框架结构汽车综合性能监测站办公楼设计
四层框架结构汽车综合性能监测站办公楼设计
四层框架结构汽车综合性能监测站办公楼设计

内容来自dedecms


目  录   38000字
1引言………………………………………………………………………… 1
2建筑设计………………………………………………………………………… 1
2.1平面设计………………………………………………………………………… 2
2.2立面设计………………………………………………………………………… 2
2.3剖面设计………………………………………………………………………… 2
本文来自织梦

3 结构设计…………………………………………………………………………… 2
3.1楼盖板设计……………………………………………………………………… 3
3.1.1设计资料……………………………………………………………………… 3
3.1.2荷载标准值……………………………………………………………………… 3
3.1.3截面选取……………………………………………………………………… 3

本文来自织梦


3.1.4板的内力计算…………………………………………………………………4
3.2楼盖的次梁计算………………………………………………………………… 13
3.2.1基本资料……………………………………………………………………… 13
3.2.2计算过程……………………………………………………………………… 13
3.3楼梯设计………………………………………………………………………… 16

copyright dedecms


3.3.1踏步板的计算……………………………………………………………… 17
3.3.2梯段梁的计算………………………………………………………………… 18
3.3.3平台梁的计算………………………………………………………………… 20
3.3.4平台板的计算………………………………………………………………… 21
3.4框架的计算与设计……………………………………………………………… 21

内容来自dedecms


3.4.1尺寸的确定………………………………………………………………… 21
3.4.2荷载的计算………………………………………………………………… 22
3.4.3横向框架的计算……………………………………………………………… 25
3.4.4纵向框架的计算……………………………………………………………… 76
3.5基础计…………………………………………………………………106 织梦好,好织梦
3.5.1工程地质条件…………………………………………………………………106
3.5.2基础材料………………………………………………………………… 107
3.5.3地基设计………………………………………………………………… 107
4  PKPM部分…………………………………………………………………………111
结论………………………………………………………………………………… 134
内容来自dedecms

致谢…………………………………………………………………………………135
参考文献………………………………………………………………………………136

参 考 文 献
1  中华人民共和国国家标准.《建筑抗震设计规范》(GBJ50011-2001)中国建筑工业出版社,2001
2  中华人民共和国国家标准.《建筑结构荷载规范》(GB50009-2001),中国建筑工业出版社,2001
3  中华人民共和国国家标准.《混凝土结构设计规范》(GB50010-2002),中国建筑工业出版社,2002
4  中华人民共和国国家标准 .《地基基础设计规范》(GB50010-2002). 北京:中国建筑工业出版社,2002
5  国家基本建设委员会建筑科学院.《建筑设计资料集》,中国建筑工业出版社,1994

本文来自织梦


6  中华人民共和国国家标准.《建筑制图标准》(GB/T50104-2001),中国建筑工业出版社,2001
7  中华人民共和国国家标准.《办公楼建筑设计规范》(JGJ67-89),中国建筑工业出版社,1989
8  陈希哲.《土力学与地基基础》,清华大学出版社,1990
9  周景星,王洪瑾.《基础工程》,清华大学出版社,1996
10  庄崖屏,江见鲸.《钢筋混凝土基本构件设计》,地震出版社,1996
11  包世华,龙驭球.《结构力学》,人民教育出版社,1980
12  赵西安,《钢筋混凝土高层建筑结构设计》,中国建筑工业出版社,1995
13  沈杰,《地基基础设计手册》,上海科学技术出版社,1985
14  杨志勇,《工民建毕业设计手册》,武汉工业大学出版社,1997
15  东南大学,同济大学,天津大学,《混凝土结构》,中国建筑工业出版,2001
16  朱福熙,何斌,《建筑制图》,高等教育出版社,1995
17  江苏省建筑配件标准图集.施工说明(苏J9501)第二版.江苏省工程建设
