五层4000平米钢筋混凝土框架结构综合楼设计

来源:wenku163.com  资料编号:WK1634323 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1634323
资料介绍

五层4000平米钢筋混凝土框架结构综合楼设计(含选题审批表任务书,开题报告,外文翻译,实习报告,计算书14000字,建筑图9张,结构图7张)
摘  要
本工程为淮安市一拟建多层综合办公楼,按使用功能将建筑分为五层。楼房标高18.45m,总建筑面积4000m2。
本工程结构设计采用多层钢筋混凝土框架结构,基本步骤为:结构计算简图的确定;荷载计算;内力分析;内力组合;梁、柱截面配筋、板的设计、楼梯的设计、基础的设计以及结构施工图的绘制等。其中,内力计算考虑以下四种荷载作用,即恒荷载、活荷载、风荷载以及地震作用;柱、板的设计采用弹性理论;梁的设计采用塑性理论;楼梯选用板式楼梯;基础选用十字交叉条形基础。在进行截面抗震设计时,遵循了强剪弱弯,强柱弱梁,强节点弱构件的设计原则,且满足构造要求。

关键词:框架结构;地震作用;内力;设计;配筋

ABSTRACT
This engineering is an office building of many layers in Huaian City . According to the function, the construct consists of five layers. The building is 28.2 meters in height and the total floor area is 4000m2 .
Reinforced concrete frame structure is adopted in this engineering. The design includes determination of structure calculating diagram; calculation of load; analysis of internal force; combination of internal force; reinforcement for beams and columns; the design of slab, stair and basement; the drawing of structural working plan. Dead load, live load, wind load and earthquake action are considered. The design of beams is based on plastic analysis. Slab stair and strip foundation are selected in this design. In the seismic design, the design principle of “strong column and weak beam, strong shear and weak bending, strong joint week member” is obeyed. And the cross-section can meet the demand of construction.

Keywords: frame; action of earthquake; internal force; design; reinforcement

框架结构体系的优点是:建筑平面布置灵活,能获得较大的空间;建筑立面容易处理,结构自重较轻;计算理论比较成熟;在一定高度范围内造价较低,目前在多高层房屋建筑中应用十分广泛。其缺点是:侧移刚度较小,在地震作用下非结构构件(如非填充墙、建筑装饰等)破坏较严重。因此,采用框架结构时应控制建筑物的层数和高度。设计中需要考虑到建筑抗震要求、结构构件的变形以及施工的方便性等问题。
为了使设计能够满足钢筋混凝土框架结构设计规范的要求,我们需要熟悉钢筋混凝土结构设计的全过程,需要充分理解钢筋混凝土结构基本理论、基本方法。本次毕业设计系统、全面地帮助我们对四年来所学专业知识进行了一次复习与巩固,使我们对结构设计的宏观理解上了一个层次,对专业知识的应用更加熟练,独立钻研与动手能力得到强化。本设计共包含九个部分,分别为:设计资料、结构布置及计算简图、荷载计算、内力计算、内力组合、梁柱截面设计、板结构设计、楼梯结构设计以及基础结构设计。

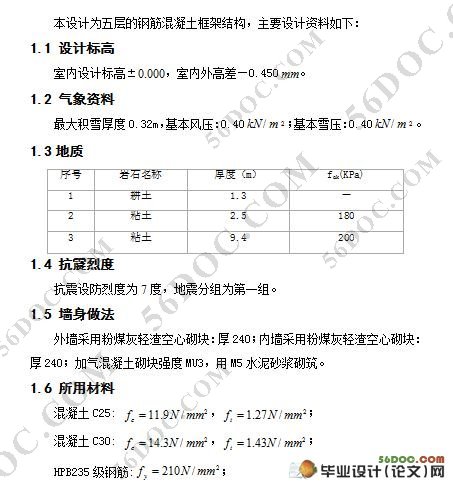

本设计为五层的钢筋混凝土框架结构,主要设计资料如下:
1.1 设计标高
室内设计标高±0.000,室内外高差—0.450 。
1.2 气象资料
最大积雪厚度0.32m,基本风压:0.40  ;基本雪压:0.40  。
1.3地质
序号    岩石名称    厚度(m)    fak(KPa)
1    耕土    1.3    -
2    粘土    2.5    180
3    粘土    9.4    200
1.4 抗震烈度
抗震设防烈度为7度,地震分组为第一组。
1.5 墙身做法
外墙采用粉煤灰轻渣空心砌块:厚240;内墙采用粉煤灰轻渣空心砌块:厚240;加气混凝土砌块强度MU3,用M5水泥砂浆砌筑。
1.6 所用材料
混凝土C25:  , ;
混凝土C30:  , ;
HPB235级钢筋: ;
HRB335级钢筋:  ,  。
