蓝水湾多层住宅楼设计(含CAD建筑图,结构图,总平面图,PKPM)(任务书,开题报告,中期检查报告,外文翻译,计算书23700字,CAD建筑图11张,结构图11张,总平面图1张,PKPM)
摘要：本工程为一居民住宅楼设计，一共六层，其中第一层为架空层，总建筑面积为2558.89平方米，工程地点在绍兴郊区，设计使用年限为50年。采用钢筋混凝土框架结构，平面布置比较灵活，受力良好，梁柱和楼板均为现浇。该地区地震设防烈度6度，框架为四级抗震。设计共分为两个部分：第一部分为建筑设计部分，包括工程概况、设计依据等内容；第二部分为结构设计部分，包括结构布置、确定结构计算简图、荷载计算等内容；第三部分为基础设计；最后一部分为楼梯设计。
关键词：住宅楼；建筑；框架结构；
The design on a department building
Abstract: This project is a total of six layer residential building design.The first layer is a layer of built on stilts. It is atotal construction area of 2558.89 square meters. The project site in the suburb of shaoxing and design life of 50 years. Reinforced concrete frame structure is adopted. the layout is flexible, good stress, beam column and floor are cast in place. The seismic fortification intensity 6 degrees, framework for the four grade earthquake. Design is divided into four parts: the first part is the part of architectural design, including the general situation of the engineering, design basis and so on; second part is the structural design, including the structural layout, determine the structure calculation diagram, load calculation and so on.The third part is the basis of design. The last one is design of stairs.
Key words: department building; architecture; frame structure
工程概况
1.1、建筑名称、面积、层数

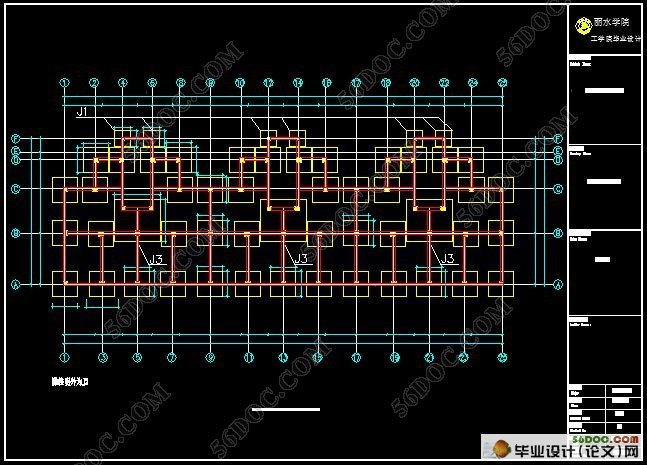

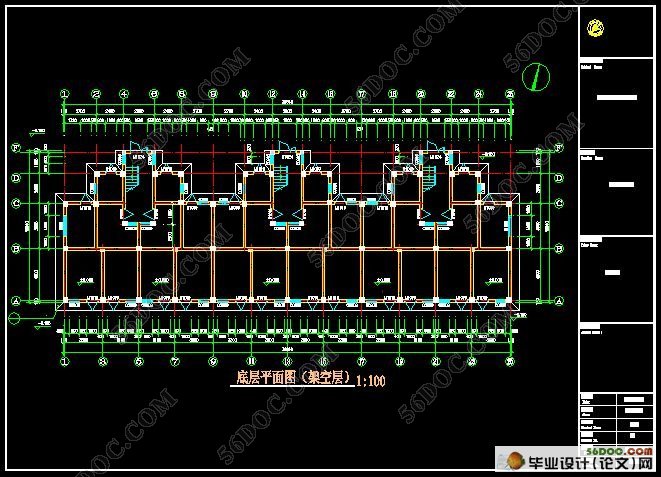

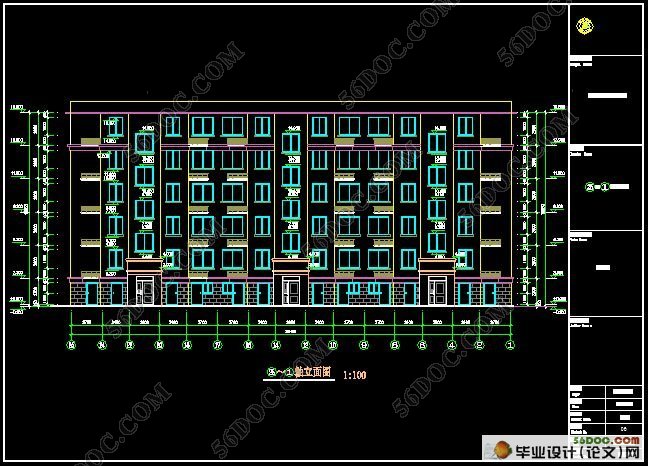

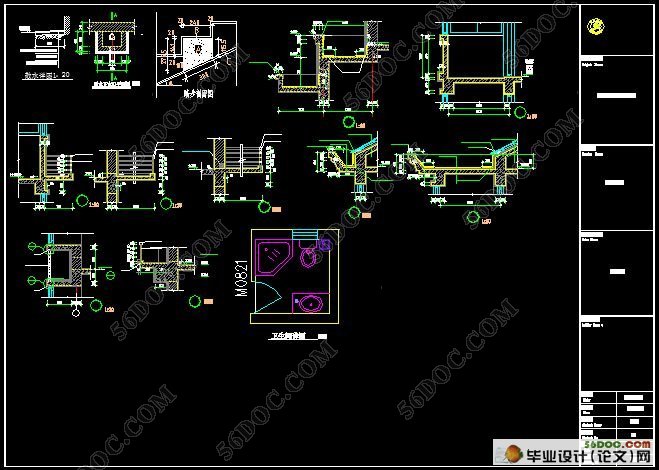

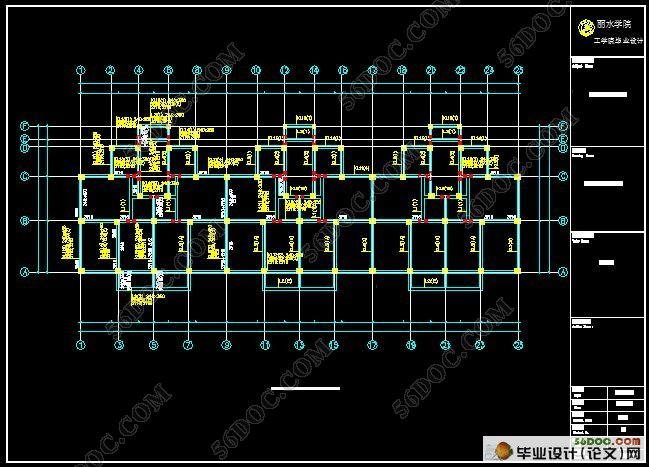

蓝水湾居民小区多层住宅，本次我设计的是提取小区中的其中一幢多层住宅楼具体展开。此建筑长度为38.64米，宽度为13.04米，高度为17.9米。建筑面积2558.89平方米。建筑安全等级为Ⅲ级，设计使用年限为50年，耐火等级为Ⅱ级。此结构体系为钢筋混凝土多层框架结构。本建筑一共六层，为多层建筑；第一层层高为3米，其余层为2.9米。建筑室内为高差为150㎜，建筑标高以米为单位，其他标高以毫米为单位。建筑物墙体厚为240mm。建筑物满足日照间距的要求，套内空间能提供与其使用功能相符合的照明设备，其余照度均能满足使用功能要求。
1.2建设地点：位于绍兴市郊区某处，相对黄海标高为6.45m。
1.3住宅设计思路
（1）绿地，居住用地内的公共绿地、宅旁绿地、公共服务设施所属绿地和道路绿地等各种形式绿地的总称，包括满足当地植树绿化覆土要求，不包括其他屋顶、晒台的绿地及垂直绿化。本住宅建筑所在的小区绿化满足建筑绿化的要求，在建筑物周边的绿化不算在绿化率的计算之内。保证小区环境的幽雅清新。
（2）绿地率，居住用地内各类绿地面积的总和占用地面积的比率(%)，新区的绿地率不应低于30%。
（3）为防止下雨天的雨水进入建筑物内，设室内外高差为150mm。
（4）本住宅设计时遵循的基本要求：（由《住宅建筑规范》规定）
1、住宅建设应符合城市规划要求，保障居民基本的生活条件和环境，经济、合理、有效地使用土地和空间。
2、选址应考虑噪声、有害物质、电磁辐射和和工程地质灾害、水文地质灾害等的不利影响。
3、住宅具有与其居住人口规模相适应的公共服务设施、道路和公共绿地。
4、住宅按套型设计，套内空间和设施应能满足安全、舒适、卫生等生活起居的基本要求。
5、结构在规定的设计使用年限内必须具有足够的可靠性。
6、住宅应具有防火安全性能。
7、住宅应具备在紧急事态时人员从建筑中安全撤出的功能。
8、住宅应满足人体健康所需的通风、日照、自然采光和隔声的要求。
9、住宅建设的选材应避免造成环境污染。
10、住宅必须进行节能设计，且住宅及其室内设备应能有效利用能源和水资源。
11、住宅应符合无障碍设计原则。
12、住宅应采取防止外窗玻璃、外墙装饰及其他附属设施等坠落或坠落伤人的措施。
|
