五层3750平米学院教学楼建筑结构设计

来源:wenku163.com  资料编号:WK1634334 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1634334
资料介绍

五层3750平米学院教学楼建筑结构设计(14000字)
摘    要
本工程为某教学楼,建筑面积3750m2左右,五层,总高19.2m,采用框架结构,柱下独立基础,结构安全等级为二级,抗震设防烈度为7度。
本设计主要进行了结构方案中横向框架②轴框架的抗震设计,并附以详细的计算过程。以国家相应规范、标准为依据,完成了设计任务书所要求的建筑平面设计,并在此基础上进行了立面、剖面、建筑详图设计,并绘制建筑图施工图。在确定框架布局之后,先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期,进而按底部剪力法计算水平地震荷载作用下大小,进而求出在水平荷载作用下的结构内力(弯矩、剪力、轴力)。接着计算竖向荷载(恒载、活荷载以及风荷载)作用下的结构内力。 是找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。此外还进行了结构方案中基础的设计(完成了独立基础的配筋及手画基础图)及施工图绘制。
【关键词】: 框架结构 结构设计 抗震设计

ABSTRACT
This works for a teaching building, the building area of around 3000 m2, five-story, the high 18.450 m, a frame structure, under-independent basis, the level of security for the two structures, security seismic intensity of 7 degrees.
     The design for the main structure of the programme in the framework of horizontal axis ② the framework of the seismic design, with a detailed calculation process. Corresponding to national norms, standards-based, completed the design of the tasks required by the construction graphic design, and on this basis for the elevation, section, building Xiangtu design, construction and building plans drawn map. In determining the framework of the layout, the first conducted on behalf of the load between the value of the calculation, then use vertex displacement method, from the earthquake cycle, then at the bottom of the shear level of seismic loading method under size, then calculated the level of load in the next The structure of internal forces (moment, shear, axis of). Then calculate vertical load (dead load and live load and wind load) under the structure of internal forces. Is to identify the most disadvantaged group or several groups of a combination of internal forces. Select the most security and reinforcement Calculation of the results of graphics. In addition, the structure of the programme based on the design (based on the completion of an independent and hand-painted reinforced foundation) and construction of mapping.

Key words: frame structure design seismic design

工程概况:
  1、工程名称:襄樊理工学院教学楼
  2、工程位置:襄樊理工学院校内
  3、工程总建筑面积3750㎡左右,建筑层数5层,高19.2m,每层层高3.6m
  4、结构形式:现浇整体框架。
建筑物功能与特点:

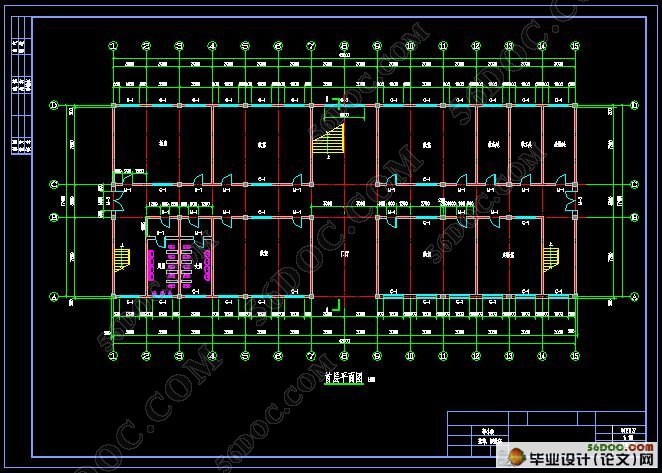

  1、平面设计

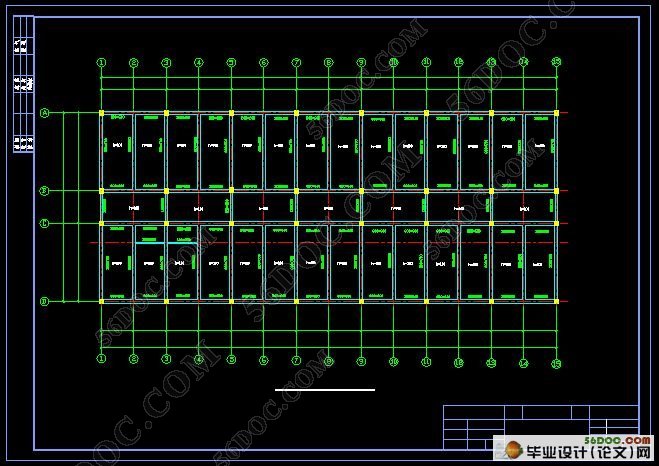

    建筑朝向为南北向,平面布置满足长宽比小于5,采用纵向7.2m 、3m,7.2m,横向6m 柱距,满足建筑开间模数和进深的要求。

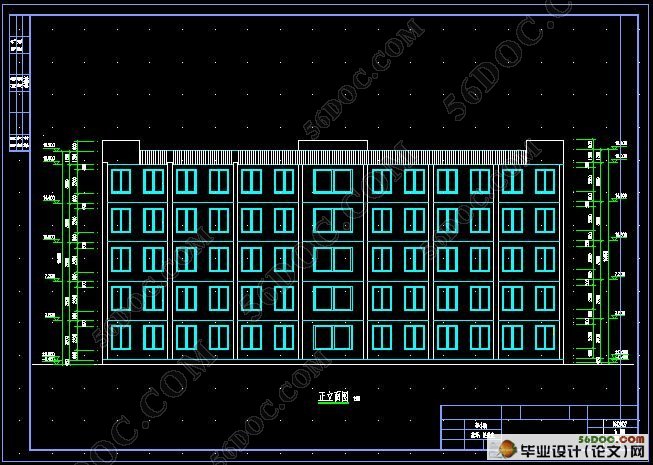

  2、立面设计
     该建筑立面为了满足采光和美观需求,设置了大面积的玻璃窗。外墙面根据《98J1——工程做法》选用面砖饰面,不同分隔区采用不同的颜色区隔,增强美感。
  3、防火
      防火等级为二级,安全疏散距离满足房门至外部出口或封闭楼梯间最大小于35m ,大房间设前后两个门,小房间设一个门,满足防火要求;消火栓设在走廊两侧满足间距50m的要求。
  4、抗震
      建筑的平立面布置规则,建筑的质量分布和刚度变化均匀,楼层没有错层,满足抗震要求。
 5、屋面
       屋面形式为平屋顶;平屋顶排水坡度为2%,排水坡度的形式为垫置坡度,排水内排水屋面做法采用《98J1——工程做法》中柔性防水,聚苯乙烯泡沫塑料板保温层屋面。
