六层3500平米砖混住宅楼设计(建筑图,结构图和平面图)

来源:wenku163.com  资料编号:WK1634335 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1634335
资料介绍

六层3500平米砖混住宅楼设计(建筑图,结构图和平面图)(选题审批表,任务书,开题报告,外文翻译,计算书30000字,实习报告,cad图纸23张)
毕业设计说明书中文摘要
本设计的题目是淮安市清河嘉苑8号住宅楼设计,该住宅楼为全砌体结构,总建筑面积为3500平方米,总建筑高度为20.8米.本设计采用半地下室结构,顶部采用阁楼设计。它包括建筑部分、结构部分、楼梯、阳台、雨篷和基础等。在结构设计中,进行了梁、柱、板、楼梯、基础的计算和抗震计算等。
因为本建筑所处地质条件良好,地基土的承载力较高,故基础采用墙下条形基础。另外,本设计的抗震设防烈度较高,因此在进行结构设计的过程中,采用底部剪力法进行了大量的抗震计算。
本砌体结构设计包括手算和电算两部分。手算部分采用以概率理论为基础的极限状态设计方法,电算部分采用pkpm系列程序辅助计算。

关键词  住宅楼,砌体结构,结构设计,地震烈度

毕业设计说明书外文摘要
Title The Design of 8th Residential Buildings of Huai`an   Qinghe Destrict
Abstract
This design is a residential building of area in Huaian, should which is a whole masonry structure, total building area is 3500 square meters, Construct is told 43.2 meters in height. The design of the structure of semi-basement and attic design on the top. It includes the building part, structure part, stair way, balcony, awning and foundation etc. The beam, stanchion, board, stair way, foundation goes together with the computation in the structural design and anti- earthquake computation.
Because of this building has a good geology term, the bearing power of the foundation soil is higher, so based on the use of strip footing under wall. In addition, the design’s anti-seismic fortification intensity is much higher, so in the process of structure design, dynamics-cutting method can be used in plenty of anti-seismic calculation.
The masonry structure design includes manual calculation and electronic calculation. The manual calculation part is based on the probability theory which method is limit condition design. The electronic calculation part uses PKPM order procedure to assist calculation.

Keywords  residential building, masonry structure, structural design, earthquake intensity

工程概况
淮安市清河嘉苑住宅小区位于市北京南路里运河北侧, 其8号住宅楼位于主要入口处,该拟建住宅楼采用的结构形式为砌体结构,层数为6层,三个单元。
具体功能要求如下:户型采用3室2厅套型和2室2厅等中小户型为主,总建筑面积约3500平方米左右,采用半地下室结构,顶部采用阁楼设计。
2.2  工程设计
2.2.1  环境资料
(1)自然条件
雪荷载:基本雪压   =0.40
风荷载:夏季主导风向东南风,基本风压   =0.4
抗震设防烈度:七度设防,设计地震基本加速度为0.1g,所属的地震分组为第一组。
场地类别为2类场地,特征周期为0.35s
b)水文地质资料:场地类别为2类场地,特征周期为0.35s,具体详见地质勘探报书。
2.2.2  设计依据
国家相关建筑设计规范、标准。
江苏省设计规范。
2.3  平面设计要求
应根据建筑物设计要求及规模、基地条件、环境条件等,确定建筑物平面设计,规划基地范围内的绿化,道路和出入口,以及布置其他设备布置,使建筑物总体满足使用要求和艺术要求。
淮安市清河嘉苑住宅小区位于市北京南路里运河北侧, 其8号住宅楼位于主要入口处。该住宅楼在结构造型上应比较新颖,符合城市规划的整体环境,且周边绿化道路出入口都满足要求。
2.4  平面设计
建筑物在水平方向房屋各部分的组合关系是平面设计的内在含义。平面设计一般反映建筑功能方面的问题。平面设计是反应一个建筑的功能要求,因此,任何设计首先从建筑平面设计入手。在平面设计中,从建筑整体空间组合的效果来考虑平面设计,紧密联系建筑剖面和立面,分析剖面、立面的可能性和合理性,不断调整修改平面,反复深入。
2.4.1  设计要求
一幢住宅上层由一户或几户组成一个单元,再由几个或多个单元组成。设计中应首先考虑户型要求,即确定一种或几种户型,然后再考虑户型之间的组合关系。
在设计中,一般以楼梯间来划分单元,单元组合的原则是:满足建设规模及规划要求、适应周围环境。单元组合的方式有平直组合、错位组合、转角组合和多向组合等四种
住宅设计的应满足以下要求:第一,户型适用,面积恰当,保证用户使用时达到基本的生活要求;第二,功能齐全,体现“以人为本”的设计原则。不仅能满足住户在日照、通风、采光、隔声、隔热或保温、防水、防火、防盗等方面的要求,而且能合理解决公共空间与私密空间以及洁净空间与有较多污染的空间之间的相互关系,设置必要的储藏空间,此外,设计中还应尽量减少交通面积,避免户外交通对户内的干扰;第三,经济合理,充分利用空间,选择经济合理的层高和层数,合理布置住宅的朝向以节约能源;此外,还要选择绿色环保建筑材料;第四,造型美观,立面造型新颖、美观、丰富,满足城市的规划要求。

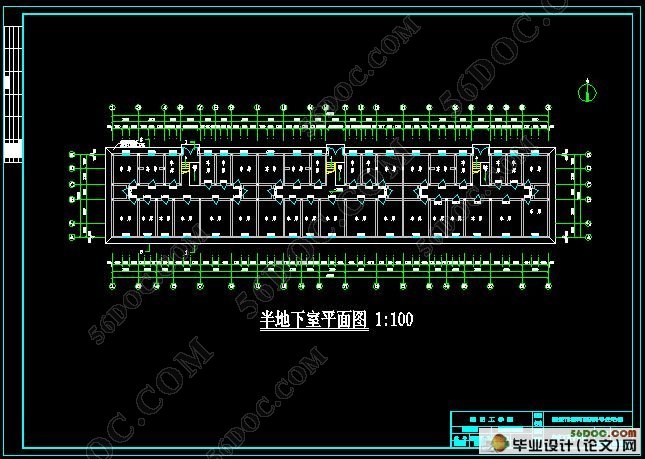

六层3500平米砖混住宅楼设计(建筑图,结构图和平面图)

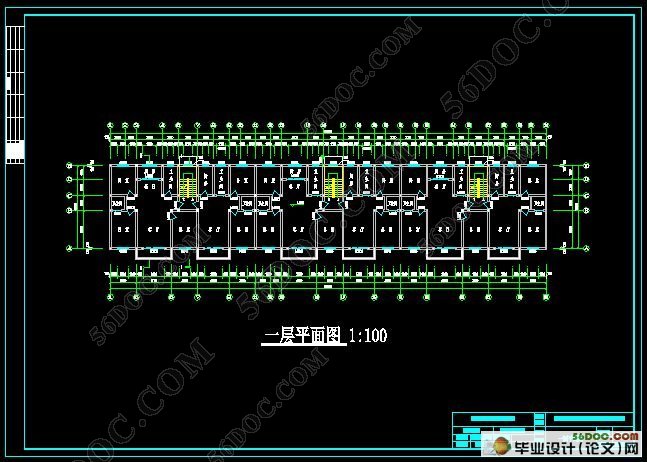

六层3500平米砖混住宅楼设计(建筑图,结构图和平面图)

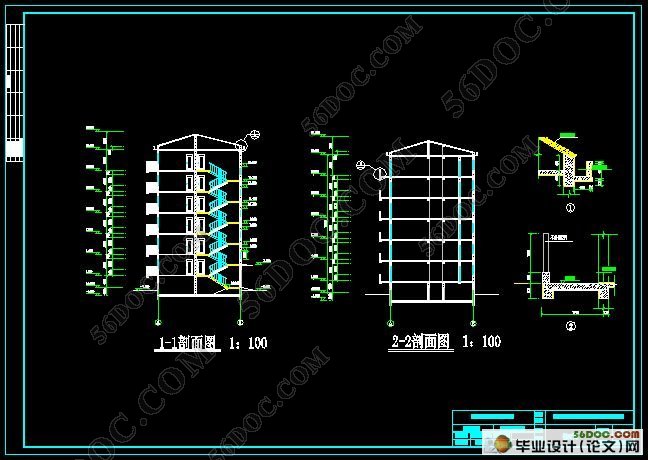

六层3500平米砖混住宅楼设计(建筑图,结构图和平面图)

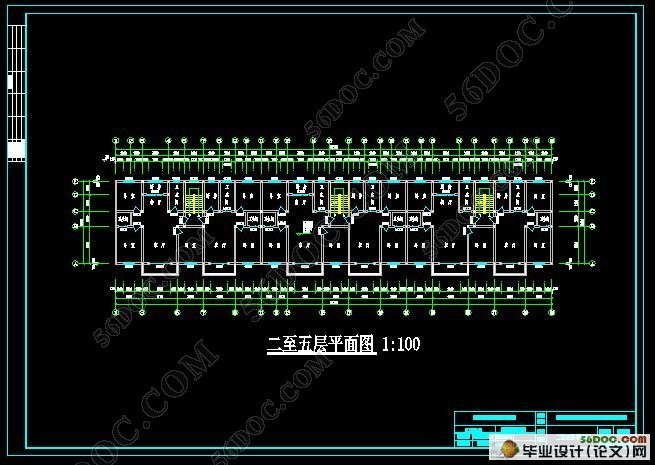

六层3500平米砖混住宅楼设计(建筑图,结构图和平面图)

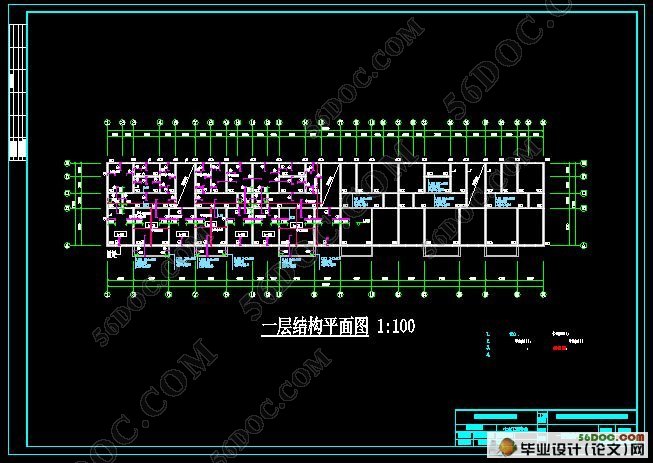

六层3500平米砖混住宅楼设计(建筑图,结构图和平面图)

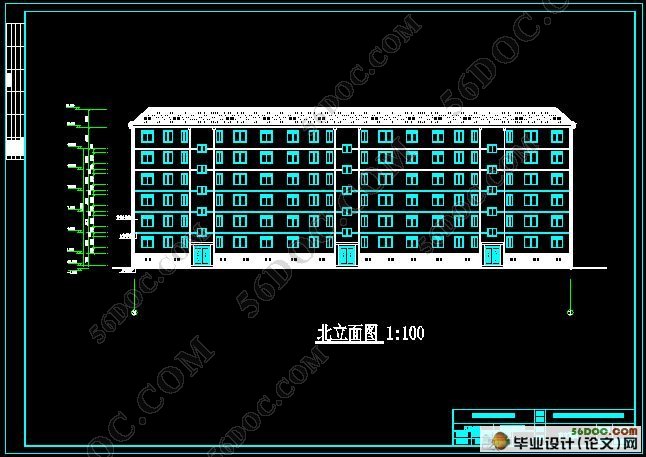

六层3500平米砖混住宅楼设计(建筑图,结构图和平面图)
