四层4000平米办公楼设计(含cad建筑图,结构图)

来源:wenku163.com  资料编号:WK1634350 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1634350
资料介绍

四层4000平米办公楼设计(含cad建筑图,结构图)(含任务书,开题报告,计算书42000字,8张cad建筑图,16张cad结构图,实习报告,外文翻译)
本次毕业设计分建筑设计和结构设计两部分,建筑设计包括建筑总平面图、建筑平面图、剖面图、立面图及建筑构造详图;结构设计包括上部结构设计、基础设计以及楼梯、楼板设计。本次设计采用结构软件PKPM进行复核,图纸全部用计算机绘制,说明书全部用计算机打印。
本设计说明书主要包括中英文摘要、设计任务书、建筑设计(包括平面图、立面图、剖面图等)、框架结构设计、基础设计以及其它附属构件设计,基本上是一个比较全面的设计。在设计中运用了Auto-CAD、PKPM等一系列计算机辅助设计软件,对自己的计算机知识和软件运用能力有了一定的加强。

工程概况
金亚木业有限公司位于连云港市。拟建办公楼设计建筑面积4000㎡左右,层数为4层,抗震烈度:七度,结构类型:框架。建筑设计要求建筑物造型美观大方,建筑物功能分区合理,房间布置适宜,符合办公楼使用要求,满足相应规范要求。
3.2 主体工程设计
主体工程内预留洞、预埋件应与其他相关专业配合施工,严禁在结构构件上事后凿洞。凡柱、板、梁及混凝土全部单向板底筋短向放置在底层,长向放置在短向筋上。
墙上开洞必须满足相关规范要求。
凡建筑图中未设墙处今后需加隔墙时,只允许加轻质隔墙。
框架梁上下立筋除图中注明外均不宜有接头,不可避免时,必须采用焊接接头,同一截面内钢筋的接头面积不多于钢筋总面积的50%.

本毕业设计(论文)课题任务的内容和要求(包括原始数据、技术要求、工作要求等):
1、    要求设计建筑面积4000平米左右,4层。建筑设计要求建筑物造型美观大方,建筑物功能分区合理,房间布置适宜,符合办公楼使用要求,满足相应规范要求;结构设计要求结构布置合理,构件设计安全经济合理。
2、    设计基本原始资料:
(1)、冬季主导风向东北风,平均风速2.8m/s,夏季主导风向东南风,平均风速2.8m/s,最大风速25.7m/s。
(2)、最大积雪厚度0.40m,基本雪压值S0=0.4kn/m2,基本风压ω0=0.35 kn/m2,土壤最大冻结深度0.09m。
(3)、常年地下水位-1.43m,水质对混凝土没有侵蚀作用。
(4)、抗震设计烈度为7度,地震加速度为0.10g,抗震分组为第三组。
(5)、本工程为丙类建筑,场地类别II类,中等硬度。合理使用年限50年。
(6)、地质条件如下:
编号             土壤类别           土壤厚度          承载力
1                杂填土              0.4m              fak=50kpa
2                粉土                3.2m              fak= 115kpa
3                粉质粘土            2.4m              fak=140kpa

设计内容:
(1)、建筑设计部分:

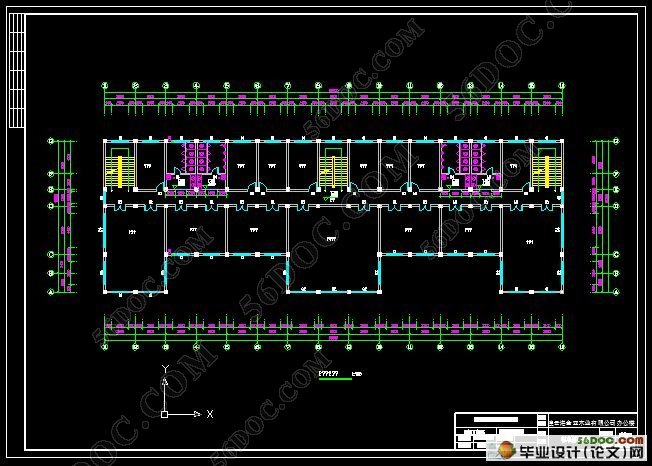

1)、平面图设计:总平面图、底层平面图、标准层平面图、屋顶平面图设计;

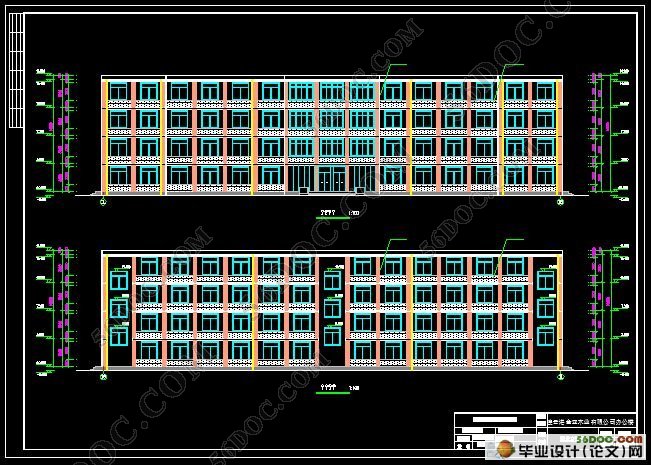

2)、立面图设计:南立面图、北立面图、东立面图、西立面图设计;
3)、剖面图设计:1-1、2-2剖面图设计;

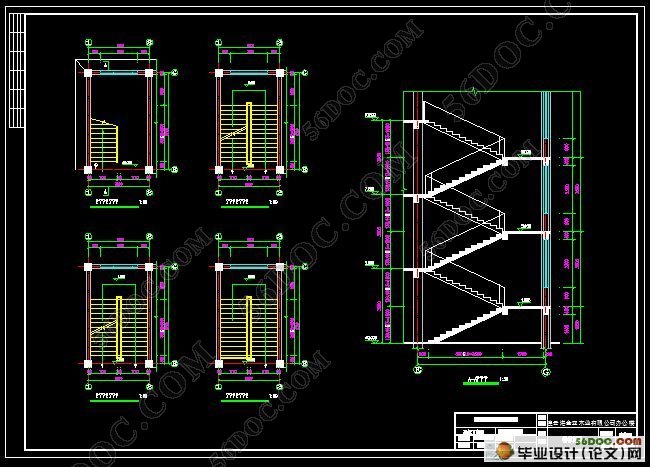

4)、楼梯详图:包括楼梯平面图、剖面图等设计;
(2)、结构设计部分:
1)、结构计算:完成荷载取值与计算、基础设计、框架结构设计、梁和板的设计、楼梯结构设计的计算,其中手算一榀框架,并用电算验算,其余可用电算。

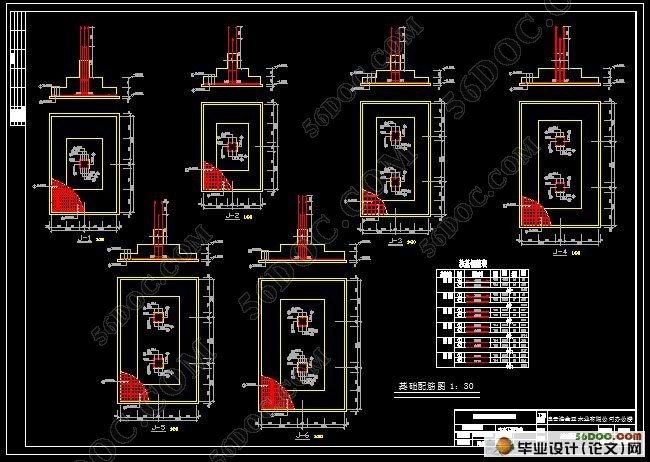

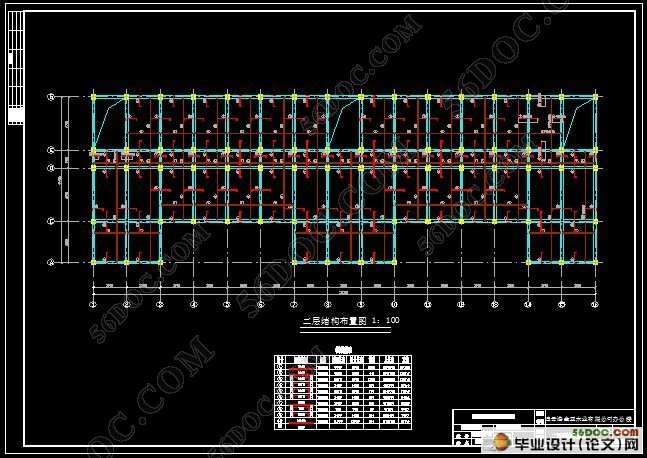

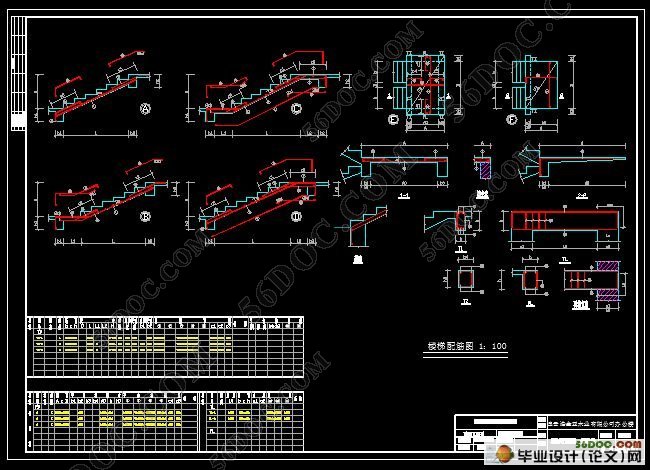

2)、完成图纸:基础平面布置图、基础结构详图、楼层结构布置平面图(平法标注)、框架配筋图、楼梯结构详图等毕业设计成果。
