四层2400平米混凝土框架结构学校办公楼设计(建筑设计,结构设计)

来源:wenku163.com  资料编号:WK1637263 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1637263
资料介绍

四层2400平米混凝土框架结构学校办公楼设计(建筑设计,结构设计)(计算书36000字,CAD建筑图8张,结构图18张,总平面布置图)
在这次毕业设计过程中的主要工作有,通过建筑设计,了解了建筑平面、立面、剖面设计应遵循的设计原则和设计要点;而在结构设计手算部分,重新温习和梳理了一遍框架结构的设计过程;电算使用的是PKPM软件,虽然以前接触较少,但经过几天的摸索,现在也能熟练的使用了。
归结起来有以下几点收获:可以综合应用所学基础课、专业基础课及专业课知识和相关技能,熟悉了相关设计规范、手册、标准图以及工程实践中常用的方法,解决了具体的土木工程设计问题,提高了工程应用的综合能力和创新能力。

3  建筑设计说明部分
3.1  工程概况
3.1.1  工程名称
    泗阳外国语学校办公楼
3.1.2  工程位置
宿迁市
3.1.3  工程面积
本工程面积为2400 m2左右共4层,高15.2m,层高3.4m
3.1.4  结构形式
本工程采用混凝土框架结构
3.2建筑物功能与特点

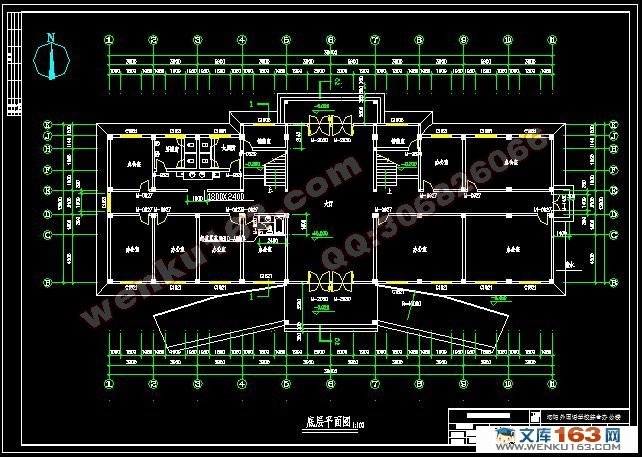

3.2.1 平面设计
建筑朝向为南北向,平面布置满足长宽比小于5,满足建筑开间模数和进深的要求。

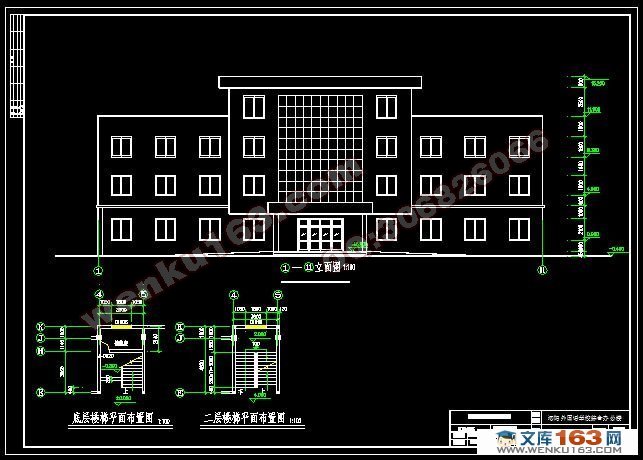

3.2.2 立面设计
该建筑立面为了满足采光和美观需求,设置了大面积的玻璃窗。外墙面根据《98J1——工程做法》选用面砖饰面,不同分隔区采用不同的颜色区隔,以增强美感。
3.2.3  防火
防火等级为二级,安全疏散距离满足房门至外部出口或封闭楼梯间最大距离小于35m,大房间设前后两个门,小房间设一个门,满足防火要求;室内消火栓设在走廊两侧,每层两侧及中间设3个消火栓,最大间距25m,满足间距50m的要求。
3.2.4  抗震
建筑的平立面布置规则。建筑的质量分布和刚度变化均匀,楼层没有错层,满足抗震要求。
3.3  设计资料
3.3.1  自然条件
1、工程地质条件:详见地质勘查报告。
2、抗震设防:7度,抗震分组为第一组;地震加速度0.10g;
3、防火等级:二级
4、建筑物类型:丙类,场地类别Ⅱ类,场地平坦,中等液化,合理使用年限50年;
5、基本风速:冬季主导风向东北风,平均风速2.6m/s,夏季主导风向东南风,平均风速2.6m/s,最大风速23.7m/s;
6、基本雪压: S0= 0.40 KN/m2,
7、冻土深度: 0.12 m
8、地下水位: 常年地下水位-1.39m,水质对混凝土没有侵蚀作用;


四层2400平米混凝土框架结构学校办公楼设计(建筑设计,结构设计)
四层2400平米混凝土框架结构学校办公楼设计(建筑设计,结构设计)
四层2400平米混凝土框架结构学校办公楼设计(建筑设计,结构设计)
四层2400平米混凝土框架结构学校办公楼设计(建筑设计,结构设计)
目录
1  引言    1
2  建筑设计说明    1
2.1   建筑平面设计    2
2.2  剖面设计    4
2.2.1  门的设计与布置:    5
2.2.2  窗的设计和布置    5
2.3   立面设计    6
2.4  构造和建筑设计措施    7
2.4.1  墙体    7
2.4.2  基础    8
2.4.3  楼地板    8
2.4.4  屋顶    10
3  建筑设计说明部分    11
3.1  工程概况    11
3.1.1  工程名称    11
3.1.2  工程位置    11
3.1.3  工程面积    11
3.1.4  结构形式    12
3.2建筑物功能与特点    12
3.2.1 平面设计    12
3.2.2 立面设计    12
3.2.3  防火    12
3.2.4  抗震    12
3.3  设计资料    12
3.3.1  自然条件    12
3.3.2  工程做法    13
4  结构设计计算书    14
4.1  结构布置及结构计算简图的确定    14
4.1.1结构布置    14
4.1.2  确定梁柱截面尺寸    15
4.1.3  计算简图的确定    15
4.2  荷载计算    16
4.2.1 恒载计算    16
4.2.2活荷载计算    20
4.3  非抗震内力计算    21
4.3.1  竖向恒载作用下的内力计算    21
4.3.2  活荷载计算    30
4.4  地震作用下荷载计算    36
4.4.1 分层计算重力荷载代表值    36
4.4.2  自振周期计算    37
4.4.3  横向地震作用    38
4.4.4地震作用内力计算    39
4.5  内力组合    42
4.6  截面设计    56
4.6.1  框架梁配筋计算    56
4.7  框架柱配筋计算    58
4.7.1  压比计算    58
4.7.2  柱截面校核    58
4.7.3  柱纵向受力钢筋计算    59
4.7.4柱斜截面承载力计算    59
4.8  楼梯设计(采用平行双跑楼梯 )    60
4.8.1  楼梯板设计    60
4.8.2 平台板设计    63
4.8.3  平台梁设计    64
4.9  楼板设计    65
4.9.1  设计荷载(取2层楼面)    65
4.9.2   跨度 的求解    65
4.9.3  弯矩的求解    65
4.9.4 截面设计    68
4.10 基础设计    69
4.10.1材料    70
4.10.2基础尺寸    70
4.10.3 基底配筋计算    75
5 电算部分    77
结  论    137
致  谢    138
参 考 文 献    139
