五层3500平米行政服务中心框架结构综合楼设计

来源:wenku163.com  资料编号:WK1639332 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1639332
资料介绍

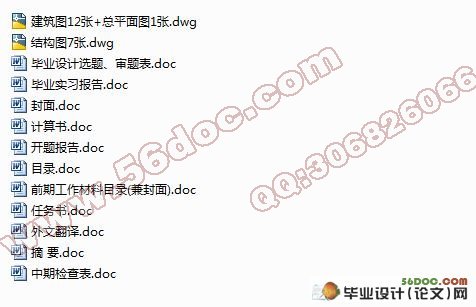

五层3500平米行政服务中心框架结构综合楼设计(含任务书,开题报告,中期检查报告,外文翻译,计算书55000字,实习报告,CAD建筑图12张,结构图7张,总平面图1张)
毕业设计说明书中文摘要
淮安市清河区行政服务中心北综合楼设计,在追求创意,讲究合理的思想指导下,运用正确的设计手法,使设计方案能获得成功。在设计中对该项目的使用功能、经济性、节能与环保等方面进行了考虑,在工程实例的基础上,使设计更加合理。
大楼是框架结构。结构设计包括确定一个结构或对一个结构的构件起作用的内力。所谓内力包括弯矩、剪切、压缩或拉伸、扭矩。结构由构件组成。如梁(主要受弯矩作用,几乎不受轴向拉伸或压缩的构件),柱(几乎没有弯矩,主要受轴向压缩的构件),拉伸构件(几乎没有弯矩,主要受轴向拉伸作用的构件),梁柱(承受较大弯矩和轴向压缩的构件)。

关键词  框架结构,综合楼,抗震设计

毕业设计说明书外文摘要
Title  The design of Qing he qu administration service center north comprehensive building in the Huai an
Abstract
This architectural design of an comprehensive building in Huai'an , under the guidance of philosophy on seeking creative idea and being particular about rationality a series of right design methods are used to make the planning successful . In the design , analyzes the aspects concerning the function ,economy, energysaving and environment protection of the project and base on the engineering example to make the design more proportion.
The building is frame construction. Structure design involves the determination of the forces acting with in a structures or components of structure . the term force meant to include bending moment ,shear, axial compression or tension and torsional moment. Components of a structure are elements such as beams (members subjected primarily to bending moment with little axial compression or tension),columns(members subjected primarily to axial compression with relatively little bending moment ),tension member(members subjected primarily to axial tension with relatively little bending moment ), and beam-columns (members subjected to significant magnitudes of bending moment as well as axial compression)

Keywords  Frame construction,office building,earthquake resistant design

2 建筑设计说明
2.1  工程概况
淮安市清河区行政服务中心北综合楼设计是集办公和商用一体的综合楼。主体采用框架结构。建筑面积约为3500平方米。按业主的要求和设计方案,层数5层。
具体功能的要求:以办公室为主,兼有休息室、商铺、会议室、宿舍以及五层的娱乐室 。
2.2  工程设计依据
2.2.1  工程设计原始资料
1、冬季主导风向东北风,平均风速2.6m/s,夏季主导风向东南风,平均风速2.6m/s,最大风速23.7m/s。。
2、常年地下水位低于-1.6m,水质对混凝土没有侵蚀作用。
3、最大积雪厚度0.32m,基本雪压S0=0.4KN/㎡, 基本风压ω0=0.4KN/㎡,土壤最大冻结深度0.09m。
4、抗震设计烈度:见抗震规范。
5、地质条件另见地质报告。
2.2.2  规范
国家相关建筑设计规范标准,江苏省地方标准,淮安市建设局规划局批准的设计方案。
2.3  建筑设计的目的和要求
   通过毕业设计了解民用建筑设计过程及原理和方法,熟悉各种规范和图集(包括荷载规范、建筑设计规范、混凝土规范等等)。初步掌握建筑设计的基本方法和步骤,了解建筑各细部的构造做法。本着“布局合理,功能齐全,技术先进,美观大方,经济合理”的原则设计一座实用,经济,坚固,美观的现代化办公综合建筑。

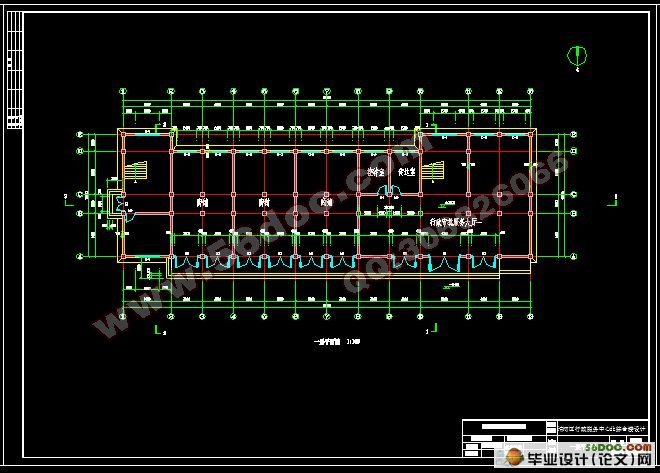

2.4  建筑平面设计
    建筑平面他集中反映了建筑平面各组成部分的特征及相互关系,使用功能的 要求,是否经济合理。除此之外建筑平面与周围环境的关系,建筑是否满足平面设计的要求,同时还不同程度的反应建筑空间艺术构思和结构布置的关系。
    民用建筑的类型繁多,各类建筑房间的使用性质和组成类别也不同,但从组成各部分的使用性质来分析,均可以归纳为以下两个组成部分,即使用部分和交通联系部分。建筑平面设计的任务就是充分研究几个部分的特征和相互关系,以及平面与周围环境的关系,在各种繁杂的关系中找出平面设计的规律,使建筑满足功能,技术,美观,经济的要求。民用建筑的平面设计应包括单个房间平面设计和平面组合设计。
2.4.1  主要使用房间的设计
房间分类和设计要求:
综合办公楼的房间按功能分类有:
第一:办公用房:大小办公室,会议室
第二:休闲用房:休息室,娱乐室,宿舍
第三:商铺
对使用房间平面设计的要求:
房间的面积,形状和尺寸要满足室内使用和家具设备合理布置
第一:门窗的大小和位置应考虑出入方便,疏散安全,采光通风良好;
第二:房间的构成应使结构布置合理,施工方便,也有利于房间之间的组合,所用材料要符合相应的建筑标准;
第三:室内空间以及顶棚,地面,各个墙面和构件细部要考虑人们的使用和审美要求。房间面积:
房间使用面积大小是由房间内部活动特点,使用人数的多少,家具设备的数量和布置方式等多种因素决定的。
在进行建筑设计时首先必需看清楚办公的规模,容纳多少办公人员,布置多少办公桌。房间的形状:
民用建筑房间形状有矩形,方行,多边形,圆形等。在具体设计中根据使用要求,结构形式和结构布置,经济条件,美观等方面综合考虑。而作为溧阳云龙化工设备有限公司科技检测大楼采用矩形比较好。
房间尺寸是指房间的面宽和进深,而面宽常常是由一个或多个开间组成。在初步确定了房间的面积和形状之后,确定合适的房间尺寸是一个重要的问题。房间平面尺寸一般从以下几个方面进行综合考虑:
(1)    满足家具布置和人员活动的要求;
(2)    满足视听要求;
(3)    良好的天然采光;
(4)    经济合理的布置结构。
作为办公楼,淮安市清河区行政服务中心北综合楼应注意采光和通风。办公室的布置不是简单的设施摆放,还需要考虑工作人员在其间工作的舒适感,与办公环境的协调,以及有利于工作人员间的沟通和监督等因素。


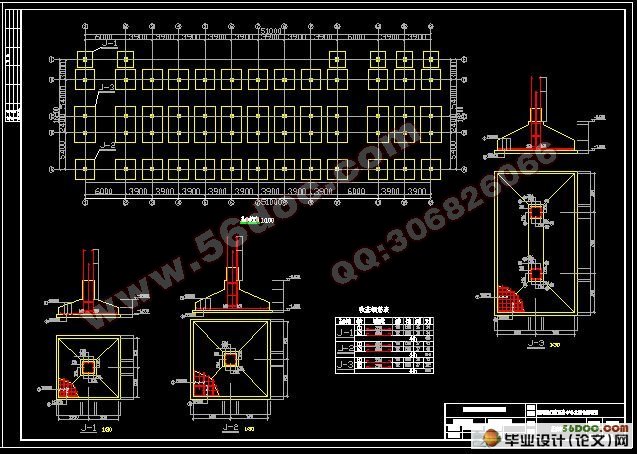

五层3500平米行政服务中心框架结构综合楼设计

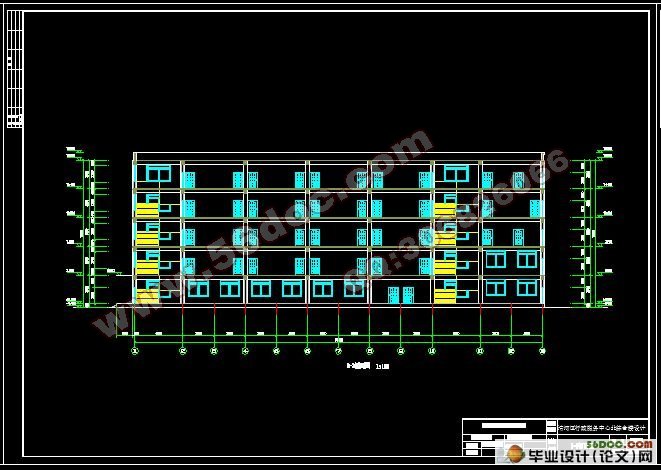

五层3500平米行政服务中心框架结构综合楼设计

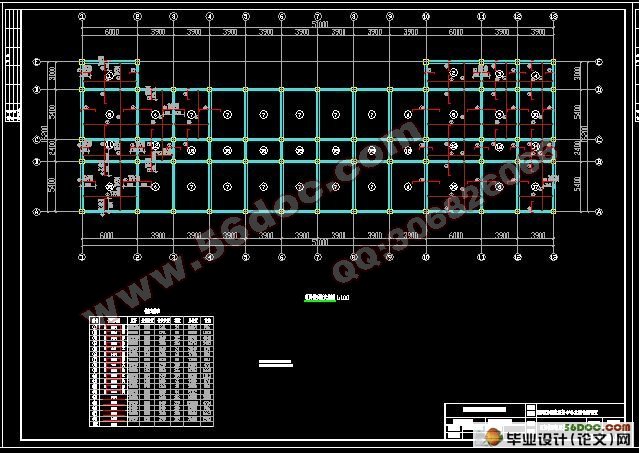

五层3500平米行政服务中心框架结构综合楼设计
五层3500平米行政服务中心框架结构综合楼设计
五层3500平米行政服务中心框架结构综合楼设计


目  录
1    引言……………………………………………………………………………1
2    建筑设计说明…………………………………………………………………1
2.1    工程概况……………………………………………………………………1
2.2    工程设计依据………………………………………………………………2
2.3    建筑设计的目的和要求……………………………………………………2
2.4    建筑平面设计………………………………………………………………2
2.5    建筑剖面设计………………………………………………………………7
2.6    建筑体型和立面的设计……………………………………………………8
2.7    构造设计……………………………………………………………………9
3    结构设计说明…………………………………………………………………10
3.1    结构体系的选择……………………………………………………………11
3.2    变形缝的设置………………………………………………………………11
3.3    构件初估……………………………………………………………………11
3.4    基本假定与计算简图………………………………………………………12
3.5    荷载计算……………………………………………………………………12
3.6    内力计算及组合……………………………………………………………12
3.7    基础设计……………………………………………………………………13
3.8    施工材料……………………………………………………………………13
4    设计计算书……………………………………………………………………13
4.1  设计原始资料………………………………………………………………13
4.2  结构布置及计算间图………………………………………………………13
4.3    荷载计算……………………………………………………………………17
4.4    地震作用计算………………………………………………………………25
4.5    竖向荷载作用框架内力计算………………………………………………35
4.6    内力组合……………………………………………………………………51
4.7    截面设计……………………………………………………………………58
4.8    楼板设计……………………………………………………………………62
4.9    基础设计……………………………………………………………………70
4.10    纵向连续梁设计……………………………………………………………79
5    电算部分……………………………………………………………………82
结 论………………………………………………………………………………180
致 谢………………………………………………………………………………181
参 考 文 献………………………………………………………………………182
