微型打印机控制电路的设计(附程序,电路图)

来源:wenku163.com  资料编号:WK16311896 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16311896
资料介绍

微型打印机控制电路的设计(附程序,电路图)(任务书,开题报告,中期报告,外文翻译,论文18000字)
本设计基于TPμP-40A微型打印机,采用89S52单片机控制,利用并行接口技术,同时通过液晶显示器显示打印的数据和文字信息。可以实现打印一段固定的汉字和单个任意的数字,同时把打印的内容显示在液晶显示器上。它具有速度快、噪声低、体积小、重量轻、运行可靠、维护成本低等特点。

本设计可以实现打印预先设定的汉字和0~9十个数字,可以应用在食堂、超市等地,用来打印小票并可以其显示相关信息。因此微型打印机以其小型化、多功能等特点广泛应用在生产、销售等领域,为人们带来了极大的方便。
2 设计要求
(1) 支持多种打印命令,命令代码均为单字节,格式简单。
(2) 可输出标准的数字、在程序中所设定的汉字和英文字符。
(3) 要求简单实用、有高可靠性、良好的性能价格比以及体积小,方便携带。
3 系统组成

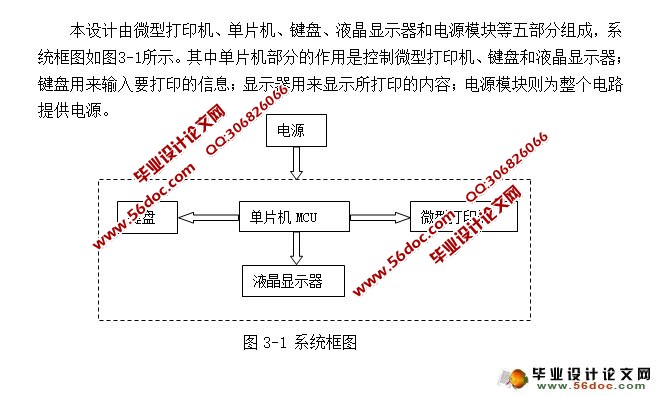

本设计由微型打印机、单片机、键盘、液晶显示器和电源模块等五部分组成,系统框图如图3-1所示。其中单片机部分的作用是控制微型打印机、键盘和液晶显示器;键盘用来输入要打印的信息;显示器用来显示所打印的内容;电源模块则为整个电路提供电源。


微型打印机控制电路的设计(附程序,电路原理图)
微型打印机控制电路的设计(附程序,电路原理图)
微型打印机控制电路的设计(附程序,电路原理图)


目  录
1 引言…………………………………………………………………………………1
2 设计要求……………………………………………………………………………1
3 系统组成……………………………………………………………………………1
4 硬件部分设计………………………………………………………………………2
4.1打印机部分………………………………………………………………………2
4.2单片机芯片部分………………………………………………………………5
4.3 单片机与微型打印机的接口……………………………………………………7
4.4单片机与液晶显示器的接口……………………………………………………11
4.5键盘部分…………………………………………………………………………15
4.6 电源模块设计……………………………………………………………………18
5 软件部分……………………………………………………………………………20
5.1 程序设计整体流程图……………………………………………………………20
5.2 键处理流程图…………………………………………………………………21
6 显示与测试结果……………………………………………………………………22
7 结论…………………………………………………………………………………23
参考文献………………………………………………………………………………24
致谢……………………………………………………………………………………25

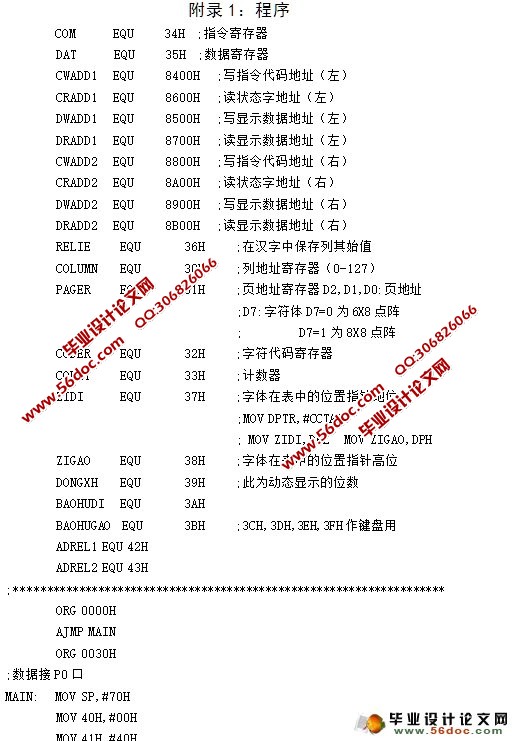

附录 1:程序…………………………………………………………………………26
附录2:整机电路图…………………………………………………………………47
英文资料及中文翻译…………………………………………………………………48
