光声控制照明电路的设计

来源:wenku163.com  资料编号:WK1632612 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1632612
资料介绍

摘  要 :对采用 7555 定时器为基本元件组成照明光声控制电路进行了研究 。这种照明光声控制电路的特点是电路简单 ,成本低 ,功耗小 。文中介绍了其电路组成 ,工作原理和参数设计 。
关键词 :照明 ;光声控制 ;7555 定时器 ;单稳态触发器

引言
    光控电路有着广泛的应用。比如城市中的路灯或楼道照明等一般都是由人工操作的,如果采用光控电路,根据光线的强弱来自动开启和关闭照明灯,做到无人自动控制,可以减轻工人的劳动强度,有效的节约能源。但光控电路有其缺陷,就是夜晚无光线的时候,照明灯将一直工作着,这样会造成资源的浪费,也会缩短照明灯的寿命。
    这时若在光控电路的基础上添加一个声控电路,使得照明电路在无光线的时候,只受声音的控制,当有脚步声或其它较强声响的时候,照明电路自动工作。当声音消失的时候,照明灯自动熄灭,这就需要在光控电路和声控电路联合工作的条件下添加一个延时电路,使照明灯点亮后,延时一定时间后自动熄灭。
    使用这种照明电路,人们就不必在黑暗中摸索开关,也不必再担心点长明灯费电和损坏灯泡了。夜间只要有脚步声或其它较强的声响时,灯便自动点亮,延时一定时间后自动熄灭。特别适用自动控制路灯照明以及走廊和楼道等处的短时照明。

电路原理

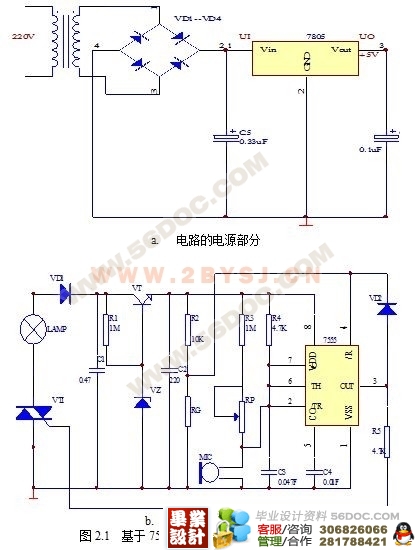

本电路的工作原理是:白天光线强时,光电转换电路输出低电平,送7555定时器的R端,迫使单稳态触发器输出低电平,使VT1处于关断状态,从而保证了白天光线强时灯泡不亮。
    晚上光线弱时,光电转换电路输出高电平送7555定时器的R端,不影响单稳态触发器的输出状态。此时,声电转换电路产生的足够强的声音电信号可通过7555定时器的TR端,使单稳态触发器由稳态的低电平输出翻转为暂态的高电平输出,使VT1导通,点亮灯泡。调节声电转换电路中的RP,可调整声控灵敏度。灯亮的持续时间TL就是单稳态触发器的暂态时间,由电阻R4和电容C3确定。






毕业设计说明书目录
1.引言 15
2.方案论证 15
2.1 方案一 15
2.1.1 电路组成 16
2.1.2 电路原理 17
2.2 方案二 17
2.2.1 工作原理 17
2.2.2 元件选择 17
2.3 方案三 18
2.4 方案四 19
2.5 方案比较 20
3.各电路设计和论证 20
3.1 电源电路设计和论证 20
3.1.1 方案一 21
3.1.2 方案二 26
3.1.3 方案比较论证 28
(毕业设计)
3.2 其他电路设计和论证 29
3.2.1 7805电路中电容的作用 29
3.2.2 555定时器的工作原理 30
3.2.3 光敏电阻和光敏二极管的原理 34
4.硬件系统的调试 36
5.附录 36
6.毕业设计总结 39
7.参考文献 41
