基于LIN总线的车灯在线诊断系统的设计与实现

来源:wenku163.com  资料编号:WK1632674 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1632674
资料介绍

基于LIN总线的车灯在线诊断系统的设计与实现(含任务书,开题报告,中期检查表,毕业论文15000字)
摘要
随着汽车电子技术的发展,汽车控制系统中大量的控制信号需要实时交换处理,传统的线束已经远远不能满足这种信息传输要求,因而汽车网络应运而生。LIN总线不但可以满足汽车电子控制装置之间的通信需求,而且其成本较低,因此,以LIN总线为基础的总线式车身控制已经被较为广泛的应用。

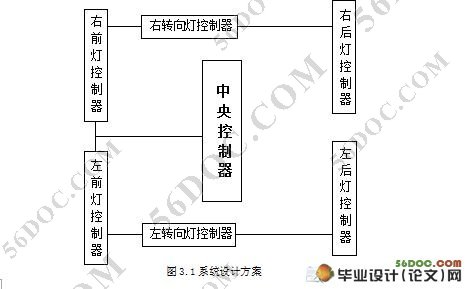

本文对基于LIN总线的车灯在线诊断系统进行了研究。首先,分析了LIN总线的基本知识和协议,其次,从LIN总线车身控制系统的基本拓扑结构和工作原理入手,提出了车灯控制系统的整体解决方案,并且对车灯控制电路可能产生的故障进行诊断,实现总线和车灯故障提示,同时还介绍了电路设计中所用的芯片的性能,最后,对系统的软件设计给出设计思想及主要流程图。
本文所提出的基于LIN总线的车灯控制的故障诊断系统的解决方案,对车身控制中的其他部分有着借鉴意义。该车灯的LIN总线控制的研究和应用,为下一步车身其它电子控制打下良好的基础。相信在不久的将来,LIN总线技术将广泛应用在汽车行业。

关键词:  车灯网络,LIN总线,控制器,故障诊断

ABSTRACT
With the development of the automobile electronic technology,it is necessary for varies of automobile control systems to exchange signals in the real-time.The traditional harnesses can not satisfy this information transmission quest,sopeople turn to the vehicle LAN.In all of these vehicle LAN, LIN bus with high performance and low cost can satisfy the communication system between vehicle control electronicunits.Therefore it has be applied that bodycontrol based on the LIN.
A design of diagnosis system research of a car light control based on LIN bus is proposed in this thesis.Firstly,the elementary theories and protocol of LIN bus is introduced.Secondly,The basic topology and theory of the vehicle body controlsystem based on the LINbus is introduced.This thesis presents an overall solution to the car light control system,designs a hardware circiut,and analyses troubles may happen in the car light control.At the same time,the main chips and their performances used are introduced briefly.
In this thesis,the design scheme of diagnosis system research of a car light control based on LIN bus can be as a reference model of other sections of the body control systems. The headlight LIN bus control research and application of the body other electronic control and lay the good foundation. Believe in the near future, LIN bus technology will be widely used in automobile industry.

Keywords:  car light network,  LIN bus,controller, diagnosis

本文完成内容
论文完成的主要内容分为四个部分:
①深入介绍了国内外汽车网络技术的发展情况,解LIN这一现场总线的基础知识,从大体上将汽车总线分类并认识设计的对象。

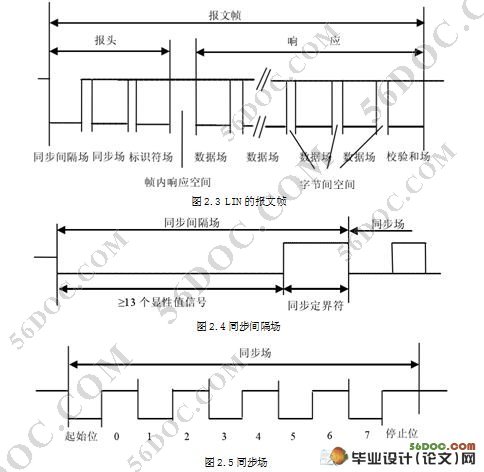

②介绍LIN总线的主要特点以及模型结构,并LIN协议中的报文帧的种类和和各类帧的组成结构进行了详细的阐述;学习了LIN总线的规范协议,以便遵照协议规定进行设计。

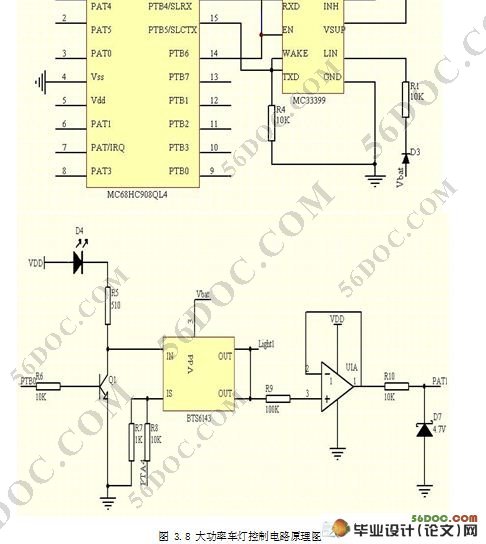

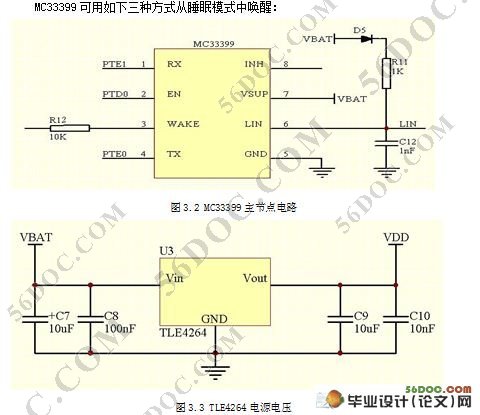

③硬件的设计,其中包括对所需芯片材料的收集、翻译、学习直至应用,将其连接成为不同功能的模块,再将各个模块连接成完整的系统。

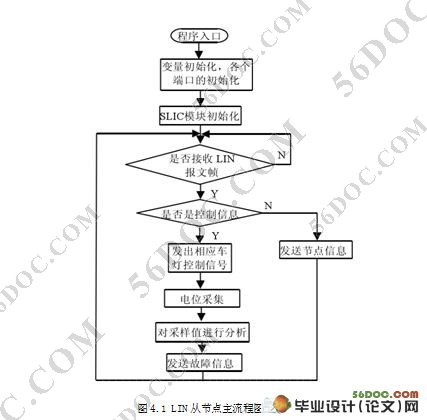

④软件的设计,首先对系统所要实现的功能进行了说明,并且对各个控制流程进行了详细说明,而且对系统可能发生故障的判断标准进行了说明。软件功能设计上,注重实用性和可靠性。采用了结构化程序设计方法,软件具有较好的模块性、可移植性和可修改性。


基于LIN总线的车灯在线诊断系统的设计与实现
基于LIN总线的车灯在线诊断系统的设计与实现
基于LIN总线的车灯在线诊断系统的设计与实现
基于LIN总线的车灯在线诊断系统的设计与实现
基于LIN总线的车灯在线诊断系统的设计与实现
