简单实用电子调压器的设计(论文)
来源:wenku163.com 资料编号:WK1632694 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1632694
资料介绍

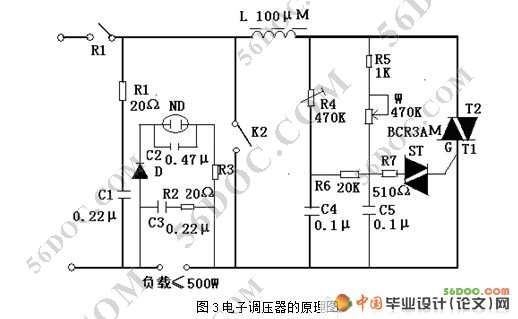

摘要:用晶闸管和几只电阻电容元件,可以装成一个简单的实用电子调压器。这只调压器的用途很广,在家庭中可对白炽灯连续调光,对电风扇无级调速,对电烫斗、电炉子、热得快、电褥子等电热器具无触点调温,既能实现合理用电,又能扩展家用电器的功能,延长其使用寿命。
关键词:电子 调压器
引言
在工业生产中许多电气设备对电源都有调压的要求,以满足节能或过程参数控制的需要。例如,电阻炉的温度控制,风机、泵类的转速控制等,都可以通过对电源输出电压的控制来实现。目前,交流电源调压可归为两类:开关性调压器和线性调压器。线性调压器是通过自耦变压器、电阻箱或电抗器等方法实现调压的。而开关性调压器是通过对电力功率元件的开关控制实现调压的,功耗低、体积小、重量轻、易于实现数字化、微机控制化。开关性调压器的技术优势明显,使得开关性调压器,特别是全数字化微机控制交流调压器越来越得到广泛的应用。
开关****流调压器又可分为两种调压方式:调功调压和调相调压。调功调压是通过微机输出一个数字控制信号,经D/A转换器转换成模拟信号后控制PWM驱动器,利用PWM信号作为功率开关元件的开关控制,当微机输出信号在00H—FFH之间变化时,PWM输出波形占空比在0%~100%之间变化。改变控制信号的占空比,就可调整负载上的电压。调相调压是通过对交流电源的同步检测,利用单片机片内定时器来控制功率开关元件的导通时间。改变定时器的计数初值,就可调整负载上的电压。
毕业设计说明书目录 16000字
1 引言……………………………………………………………………………………1
2 方案论证………………………………………………………………………………1
2.1方案一:………………………………………………………………………1
2.2方案二:……………………………………………………………………2
3 各电路设计和论证……………………………………………………………………
3.1电路设计和论证……………………………………………………………
3.1.1 方案一……………………………………………………………………3
3.1.2 方案二 …………………………………………………………………4
4.系统的调试…………………………………………………………………………17
5. 附录…………………………………………………………………………………21
6.参考文献……………………………………………………………………………23

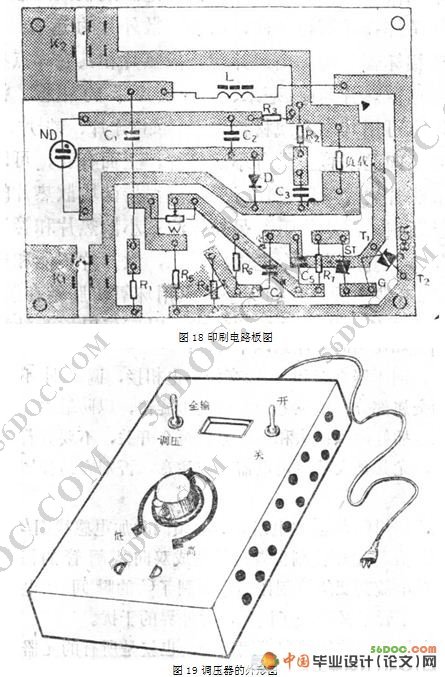

元器件一览表
序号 名称 符号 规格 数量
1 电阻 R1 20Ω 1
2 电阻 R2 20Ω 1
3 电阻 R3 20Ω 1
4 电位器 R4 470Ω 1
5 电阻 R5 1K 1
6 电阻 R6 20Ω 1
7 电阻 R7 510Ω 1
8 电容 C1 0.22μ 1
9 电容 C2 0.47μ 1
10 电容 C3 0.22μ 1
11 电容 C4 0.1μ 1
12 电容 C5 0.1μ 1
13 二极管 D 1N4001 1

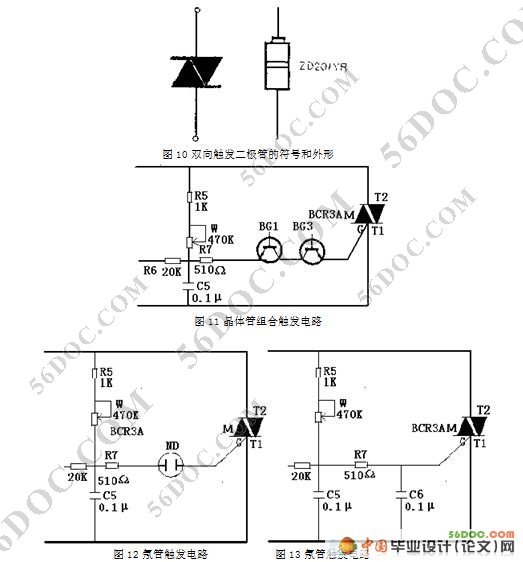

14 双向触发二极管 ST 1
15 双向晶闸管 BCR3AM 3A 500V 1
16 氖管 ND 1
17 电感 L 1000μM 1
18 可变电阻 W 470K 1
|
