无功功率补偿控制器的设计(附程序清单)

无功功率补偿控制器的设计(附程序清单)(9600字)
摘 要：今年来，随着我国国民经济GDP(国民生产总值)的不断增长，我国的电力工业也有了长足的发展。同时电力网中的无功问题也已逐渐引起人们的广泛关注，各种电力电子装置在电力系统、工业、交通和家庭中的应用日益广泛。根据这种情况，设计出一种能在低压侧装设无功补偿的装置通过提高电能质量和功率因数，从而维护电力系统安全、稳定地运行。本系统能提高供用电系统及负载的功率因数，降低设备容量，减少功率损耗。稳定受电端及电网的电压，提高供电质量。
关键词：无功功率补偿；过压；功率因数；供电效率

The Design of Reactive Power Compensation
Abstract: In recent years,as Chinese nationl GDP (gross domestic product) is growing,Chinese prower industry has also been considerable development.While the reactive power grid problems have gradually attracted people’s attention, various power  electronics devices in electric  power systems,industrial,transportation and the family is used widely.According to this , a low-pressure side in the installation of reactive compensation devices is designed by improving the power quality and power factor,so as to maintain power system security and stable aperation. The system can not noly  improve the electricity supply system and load power factor,but also reduce equipment capacity and power loss.It can receiving end and the stability of the grid voltage and improve the quality of power supply .
Key words: reactive power compensation; overvoltage;power factor;power efficiency

2.2 技能参数
2.2.1 基本参数
额定电压：AC380/AC220V±10﹪
额定电流：AC0~5A
额定频率：50Hz±5%
2.2.2 控制参数
目标预置：0.70 ～0.99；步长0.01
投切延时：1～255s
过压保护：240V,用户可以自行设定
欠流禁止启动：200mA,用户可以自行设定

２  系统功能说明

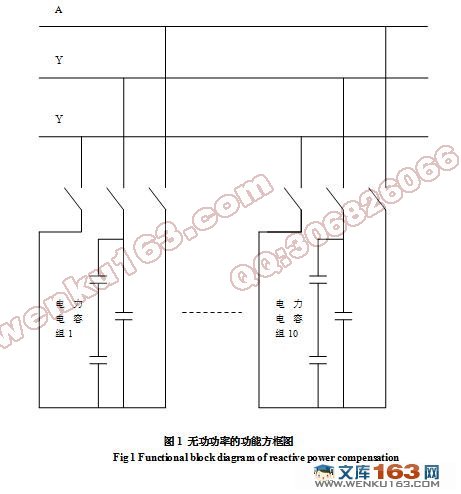

无功补偿的功能方框如图１所示。
２.１ 功能特点
(1)以无功功率为控制物理量，控制精度高，且无投切震荡。
(2)控制参数全数字操作，使用方便，一步到位，停电数据不丢失。
(3)数码显示电网功率因数、电压、电流（二次侧）和控制参数。
(4)具有手动运行和自动运行两种工作方式，方便用户的安装调试。
(5)具有过压判断显示并快速切除电容器组的功能，防止电容器组在过电压条件下运行。
(6)具有欠流判断显示并禁止投入电容。
(7)电流取样信号的输入电阻小于０.０5Ω 可直接从计量回路中取出。
(8)输出路数1~10路。
