滑道式提升机及其控制电路的设计

来源:wenku163.com  资料编号:WK1633679 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1633679
资料介绍

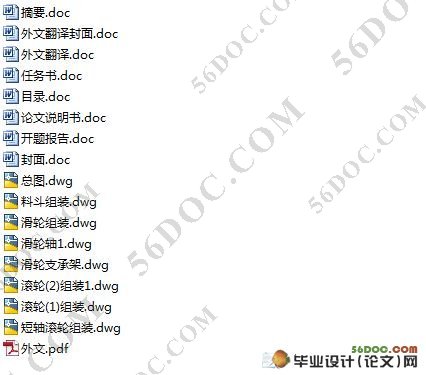

滑道式提升机及其控制电路的设计(含任务书,开题报告,论文说明书17000字,外文翻译,cad图纸)
摘要:矿山生产的全过程离不开矿山运输和提升工作。因此,运输和提升工作的好坏直接关系到矿山生产能否正常高效进行。如果说运输线路是矿山生产的动脉,那提升设备则是其咽喉,可见其重要性和必要性。肥料对于农作物的作用非常重要,随着耕地面积的不断减少,粮食的产量显得尤其重要。因此,肥料的生产非常重要。
BB肥料(Blending bulk fertilizer)根据作物需肥规律和土壤供肥特性进行配制,含氮、磷、钾三种元素,也可根据作物需要添加中、微量元素。 BB肥料具有如下优点,一是养分配比灵活科学合理,可以根据不同作物进行调配;二是价格便宜,同等养分的BB肥料比进口复合肥料便宜;三是配送方便。
提升机为通过改变势能进行运输的机械设备。提升机是一种被普遍采用的垂直输送设备,广泛地应用于建材、电力、冶金、机械、化工、轻工、有色金属、粮食等各工业部门。可以满足用户对提升机的不同性能要求。
本课题是为了制造BB肥生产提升设备。 主要由提升斗、提升系统、机架等组成。工作原理:将大颗粒尿素、钾肥、磷肥、填充料等按配方要求比例计算后,分别投入斗式提升机料斗,料斗经由钢丝绳牵引沿着轨道上升,提升到一定高度碰到行程开关,斗门打开,肥料卸下,料斗空载回起点。

关键词: 提升机  导轨  钢丝绳

Producing 4-5 tons of BB fertilizer production equipment to upgrade System

 Abstract: The role of fertilizer for the crops is very important, as the shrinking arable land, grain production is especially important. Therefore, fertilizer production is very important.
BB fertilizer (Blending bulk fertilizer) under the laws of crop fertilizer and soil characteristics for the preparation of fertilizer, nitrogen, phosphorus and potassium are three elements can be added according to crop needs, the trace elements. BB fertilizer has the following advantages, first, nutrients and flexible scientific and rational allocation according to different crops; second is cheap, the same nutrients of BB fertilizer compound fertilizer cheaper than imports; third, to facilitate distribution.
Hoist by changing the potential energy for the transport of machinery and equipment. Hoist is a widely used vertical transportation equipment, widely used in building materials, electric power, metallurgy, machinery, chemicals, light industry, metals, food and other industries. Meet the different users on elevator performance requirements.
The issue is to create BB Fertilizer Production Hoisting Equipment. Mainly by enhancing the Big Dipper, hoisting system, a framework. Works: The large granular urea, potash, phosphate, fillers and other requirements according to the ratio calculation formulas were put bucket elevator hopper, the hopper through the wire rope traction along the track up to a certain height to enhance hit limit switch, open The door , fertilizer unloading, hopper back to the starting point empty.
Keywords: BB fertilizer  Hoist  Guide Track  Wire Rope

毕 业设计(论文)使用的原始资料(数据)及设计技术要求:
1、生产率:4-5吨/时;
2、装机容量:5.5千瓦;
3、提升重量:500kg;
4、提升斗自动开门,有自锁功能。

工作原理
该提升机是一种作循环、间歇运动的机械。一个工作循环包括:取物装置从取物地把物品提起,然后水平移动到指定地点降下物品,接着进行反向运动,使取物装置返回原位,以便进行下一次循环。

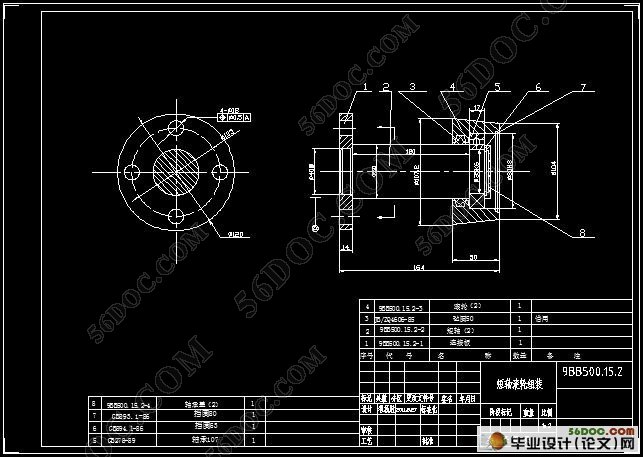

    由电动机通过钢丝绳的拉引,在固定轨道上进行上下的运动从而达到提升的作用。

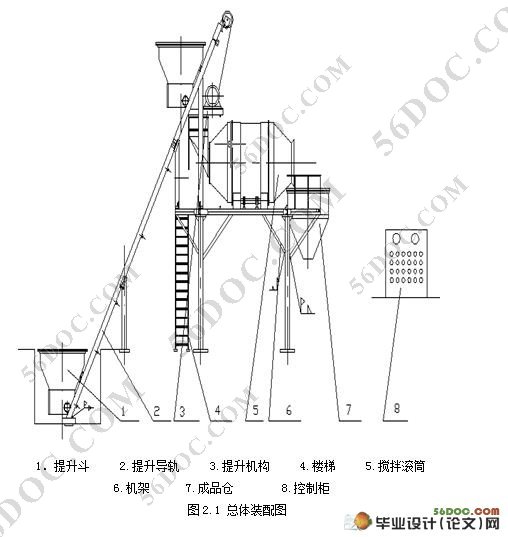

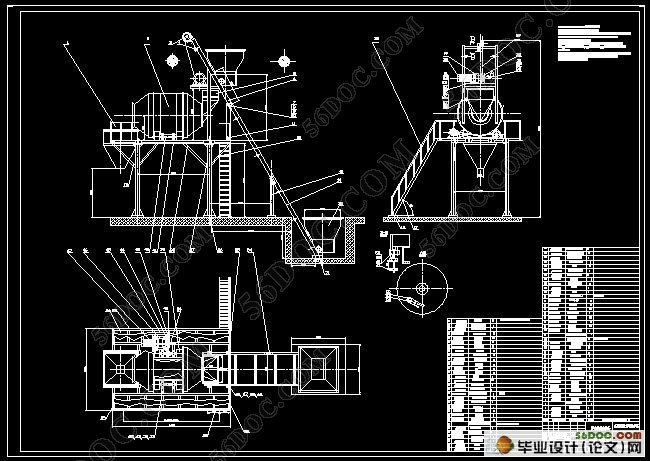

总体尺寸综合

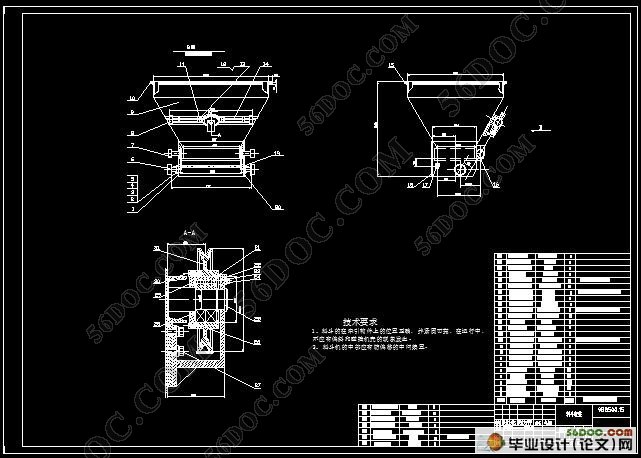

    确定设备外形尺寸:7500×3500×6300。在这个基础上来定其它各个部件的尺寸。考虑到料斗对导轨的作用,导轨选槽钢126×53×5.5,长度初步选为10m,导轨与地面角度定为60度。因为还有计量包装系统,所以料斗仓放在水平地面以下,料斗仓支座离地面高度为1520mm。第一、二根支架间定为1.2m第二、三根支架间定为0.7m。料斗仓离左边立柱处定为3810mm。机架由于受到滚筒的压力作用并考虑支撑滚筒的尺寸,机架的尺寸定为4450×3500,机架选槽钢126×53×5.5。立柱选槽钢140×58×6,并由两根槽钢140×58×6焊接在一起而成。左右立柱间相距2900mm。


滑道式提升机及其控制电路的设计
滑道式提升机及其控制电路的设计
滑道式提升机及其控制电路的设计
滑道式提升机及其控制电路的设计
滑道式提升机及其控制电路的设计
