φ1200熟料圆锥破碎机控制系统设计(含CAD图)

来源:wenku163.com  资料编号:WK16310466 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16310466
资料介绍

φ1200熟料圆锥破碎机控制系统设计(含CAD图)(论文说明书7600字,CAD图纸3张)
摘 要
本文简要介绍了熟料圆锥破碎机控制系统的控制方式,步进顺控图,变频器参数设置,熟料圆锥破碎机的结构及功能,并阐述了机电一体化技术的特点以及其在国内外发展的特点和PLC控制。
本文采用西门子PLC控制系统设计熟料圆锥破碎机的控制系统,因为采用PLC控制系统对熟料圆锥破碎机的操控很简单,抗干扰能力强,输入和输出接口,运行速度快,稳定可靠,维护和维修方便,此外,该熟料圆锥破碎机控制系统具有高可靠性,低功耗,长寿命,良好的环境适应性,适用于熟料圆锥破碎机的开发,以及熟料圆锥破碎机利润也很高,从而使PLC的机可以得到更好的发展,因此,本次的基于PLC的熟料圆锥破碎机控制系统的设计在某种程度上面来说具有重大的经济和社会意义。

关键词:圆锥破碎机;控制系统;PLC;意义

φ1200熟料圆锥破碎机控制系统概述
    本次设计的熟料圆锥破碎机控制系统采用PLC为控制核心,触摸屏作为显示装置,磁致伸缩位移传感器、温度传感器和压力传感器分别用来检测圆锥破碎机的排矿口尺寸、润滑油温度和润滑油压力。系统工作时,PLC实时对上述参数进行采集,然后按照编写的程序控制液压系统的齿轮泵和电磁阀的工作匡泰来调整排矿口的大小,最终达到破碎机工作室排矿口保持在恒定状态的的控制目标。

φ1200熟料圆锥破碎机控制系统的工作原理
    圆锥破碎机工作时,电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动,使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥,完成破碎和排料。支撑套与架体连接处靠弹簧压紧,当破碎机内落入金属块等不可破碎物体时,弹簧即产生压缩变形,排出异物,实现保险,防止机器损坏。中鑫圆锥式破碎机在不可破异物通过破碎腔或因某种原因机器超载时,圆锥式破碎机弹簧保险系统实现保险,圆锥式破碎机排矿口增大。异物从圆锥破碎机破碎腔排出,如异物卡在排矿石可使用清腔系统,使排矿继续增大,使异物排出圆锥破碎机破碎腔。圆锥破碎机在弹簧的作用下,排矿口自动复位,圆锥式破碎机机器恢复正常工作。破碎腔表面铺有耐磨高锰钢衬板。排矿口大小采用液压或手动进行调整。



φ1200熟料圆锥破碎机控制系统设计(含CAD图)
φ1200熟料圆锥破碎机控制系统设计(含CAD图)
φ1200熟料圆锥破碎机控制系统设计(含CAD图)

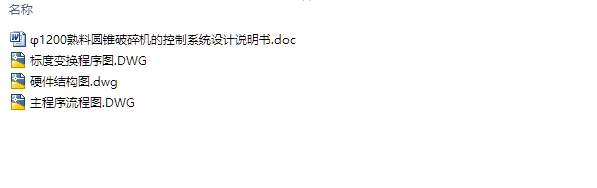

φ1200熟料圆锥破碎机控制系统设计(含CAD图)


目 录
摘要    I
Abstract    II
1 绪论    1
  1.1 本课题研究的目的、意义    1
  1.2 国内外发展现状    3
  1.3 应用PLC控制系统的优点    5
2 PLC控制系统简介     5
  2.1 PLC简介    7
  2.2 PLC的控制过程    7
  2.3 变频器的控制方式及分类    8
  2.4 变频器的选型    9
    2.4.1 变频器简介    9
    3 系统总体设计    10
  3.1  1200熟料圆锥破碎机控制系统概述    10
  3.2  1200熟料圆锥破碎机控制系统的工作原理    11
  3.3 系统结构原理框图的确定    11
4 系统硬件的设计    11
  4.1 主轴位置电液伺服系统结构    12
  4.2 PLC硬件结构图的确定    12
5 系统软件设计    13
  5.1 系统控制流程图的确定    14
  5.2 程序清单    15
结    论    16
致    谢    17
参考文献    18
