基于WINCC的牛奶糖生产线的设计报告(课程设计)

基于wincc的牛奶糖生产线设计报告
一．系统简介
随着人们生活水平的不断提高和物质生活的丰富，市面上出现了各种各样，品种繁多的糖类，给了消费者更多的选择，然而随着生产率的不断提高，生产商要不断的提高自己的生常率，才能在竞争激烈的市场上找到自己的定位，只有通过不断的改革牛奶糖生产线上的机器设备，才能让自己的产品在市场上找到属于自己的市场。牛奶糖的生产注重的是品质跟效率，谁的品质好就受到大众消费者的喜爱，哪家的生产效率高，就能争得更多的市场份额，赢得更多的利润。因此，自
动化的牛奶糖生产线凭借着安全性好和效率高的优势，得到了牛奶糖厂家的重视推
广，展现了独有的活力。

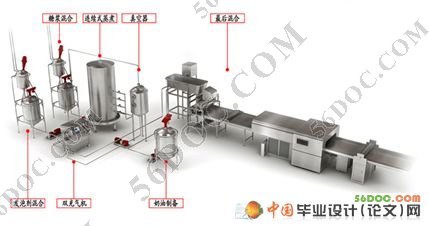

本饮料生产线实现了生产环节和运输环节的全自动花，利用S7-400PLC作为总控制器，实现生产过程的全自动化和生产环节间相互通信。利用自动化机械手，从混料—成型—烘烤—喷油冷却—运输全自动电脑操作。工作人员只需从控制室观察控制生产的全过程。无需参与实际生产操作劳动。

二．自动化牛奶糖生产线系统控制要求：
 牛奶糖生产线总共分为六个阶段：混料阶段，成型阶段，烘烤阶段，喷油冷却阶段，包阶
段及将牛奶糖运输出厂这六个阶段。在全自动生产线中，这几个阶段可在全自动当中依次完
成，出厂。
牛奶糖生产线的开始跟停止都是由“开始“按钮和”停止“按钮控制的。
