某市联通与网通互联互通传输网的扩容设计

来源:wenku163.com  资料编号:WK1632902 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1632902
资料介绍

毕业设计说明书(论文)中文摘要
随着通信行业的发展,SDH技术在通信传输网中得到广泛应用,慢慢取代了传统的PDH体制。在传输网中对于PDH来说,SDH在接口规范、复用方式、运行维护、兼容性四方面都有着很大的优势。初期的SDH网络无法满足人们对网络欲望的需求。这就需要对原有网络进行改造、扩容、升级。石家庄联通与网通互联互通传输网,现有互联互通网为一个四个网元组成的单向通道保护环,其容量仅仅为STM-N,而复用段保护环的容量为M/2×STM-N(M为节点数)。首先将单向通道环改为双向复用段环,然后再在复用段环基础上加一个新的站点,使其成为由五个网元组成的复用段环,容量由原来的STM-N增加到2.5×STM-N。
关键词  SDH  扩容  复用段保护   通道保护

毕业设计说明书(论文)外文摘要
Title    A Capacity Enhancement of the Transport Network for China Unicom and China Network Communication
Abstract
With the development of the telecommunication, SDH has been widely deployed in the realm of transport networks, and is now taking the place of PDH architecture. Comparing with PDH, SDH transport network has special advantages including interface rules, multiplex, operation maintains and compatible. Initial SDH can not fully meet the requirements of the subscribers, which leads to improvement, enhancement and update to the previous network. The network of China Unicom and the that of China Network Communications in Shijiazhuang City. Currently, such function is gained by protection ring with four Network Elements (NE), it has the capacity of STM-N, but the multiplex ring has a capacity of M/2×STM-N where M stands for the number of the nodes. In this design the single direction ring is changed into a bi-direction one, then a new node added to the ring, which makes it a multiplex ring with 5 NEs, the capacity rises from STM-N to 2.5×STM-N.
Keywords SDH   Capacity Enhancement   Multiplex Protection   Channel Protection

1  绪论
当今社会通信传输网络中广泛应用SDH技术。SDH全称叫做同步数字传输体制,由此可见SDH是一种传输的体制(协议),就象PDH——准同步数字传输体制一样,SDH这种传输体制规范了数字信号的帧结构、复用方式、传输速率等级,接口码型等特性。今社会是信息社会,高度发达的信息社会要求通信网能提供多种多样的电信业务,通过通信网传输、交换、处理的信息量将不断增大,这就要求现代化的通信网向数字化、综合化、智能化和个人化方向发展[5]。
SDH具有以下特点:
 a)接口方面
 接口的规范化与否是决定不同厂家的设备能否互连的关键。SDH体制对网络节点接口(NNI)作了统一的规范。
 SDH体制有一套标准的信息结构等级,即有一套标准的速率等级。基本的信号传输结构等级是同步传输模块——STM-1,相应的速率是155Mbit/s。高等级的数字信号系列例如:622Mbit/s(STM-4)、2.5Gbit/s(STM-16)等,可通过将低速率等级的信息模块(例如STM-1)通过字节间插同步复接而成,复接的个数是4的倍数,例如:STM-4=4×STM-1,STM-16=4×STM-4。2)光接口方面
 线路接口(这里指光口)采用世界性统一标准规范,SDH信号的线路编码仅对信号进行扰码,不再进行冗余码的插入。
 b)复用方式
 低速SDH信号在高速SDH信号的帧中的位置是固定的、有规律性的,也就是说是可预见的。这样就能从高速SDH信号例如2.5Gbit/s(STM-16)中直接分/插出低速SDH信号例如155Mbit/s(STM-1),这样就简化了信号的复接和分接,使SDH体制特别适合于高速大容量的光纤通信系统。
 另外,由于采用了同步复用方式和灵活的映射结构,可将PDH低速支路信号(例如2Mbit/s)复用进SDH信号的帧中去(STM-N),这样使低速支路信号在STM-N帧中的位置也是可预见的,于是可以从STM-N信号中直接分/插出低速支路信号。于是节省了大量的复接/分接设备(背靠背设备),增加了可靠性,减少了信号损伤、设备成本、功耗、复杂性等,使业务的上、下更加简便。
 SDH的这种复用方式使数字交叉连接(DXC)功能更易于实现,使网络具有了很强的自愈功能,便于用户按需动态组网,实时灵活的业务调配。
 c)运行维护方面
 SDH信号的帧结构中安排了丰富的用于运行维护(OAM)功能的开销字节,使网络的监控功能大大加强,也就是说维护的自动化程度大大加强。SDH信号丰富的开销占用整个帧所有比特的1/20,大大加强了OAM功能。
 d)兼容性
 SDH有很强的兼容性,这也就意味着当组建SDH传输网时,原有的PDH传输网不会作废,两种传输网可以共同存在。也就是说可以用SDH网传送PDH业务,另外,异步转移模式的信号(ATM)、FDDI信号等其他体制的信号也可用SDH网来传输 [1] 。
 2  SDH传输网
 2.1  SDH传输网基本拓扑结构
 SDH网是由SDH网元设备通过光缆互连而成的,网络节点(网元)和传输线路的几何排列就构成了网络的拓扑结构。网络的有效性(信道的利用率)、可靠性和经济性在很大程度上与其拓扑结构有关。

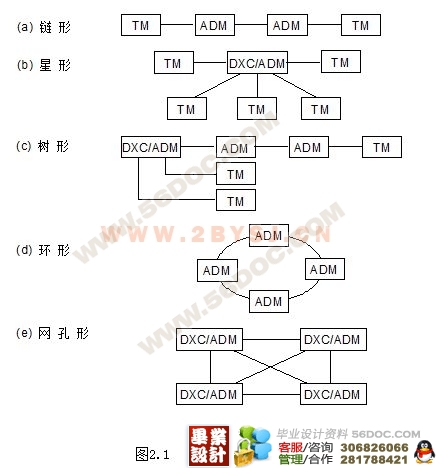

网络拓扑的基本结构有链形、星形、树形、环形和网孔形,当前用得最多的网络拓扑是链形和环形,通过它们的灵活组合,可构成更加复杂的网络 [2] 。

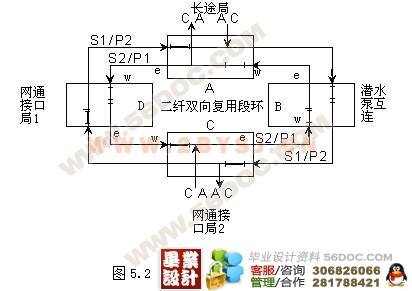

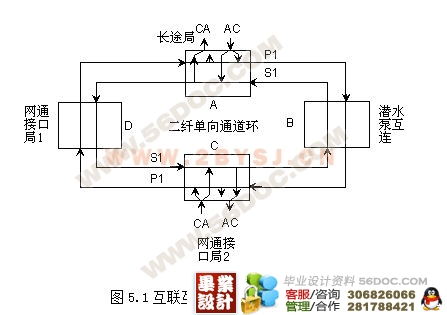

在SDH传输网的组网中分为通道环和复用段环两种方式,通道环的容量固定为STM-N,而复用段环容量为M/2×STM-N(M为节点数),复用段环的容量随节点数增加而增大。石家庄联通与网通传输网为四个网元组成的通道环,对其进行扩容改为五个网元组成的复用段环。首先将通道环改为复用段环,然后选择一个合适的站点放一端新的设备,在新建网元上配置新业务。复用段环加新站过程属于在线扩容,即业务不中断。环为STM-16级别的,所以扩容后容量由原来的STM-16增加到了2.5×STM-16。业务的连续性对客户来说是很重要的,在扩容过程中要避免业务的中断,在有的工作中业务的中断是不可避免的,要使业务的中断时间最短。这是需要解决的问题,要发展扩容技术使网络扩容时中断时间尽量减小。网络的扩容技术对以后的传输技术由很大的作用。扩容技术的发展会减少在扩容工作当中存在的问题,使其对网络运行的影响减小。









目   录
1  绪论 ……………………………………………………………………… 1
2  SDH传输网 ……………………………………………………………… 2
2.1  SDH传输网基本拓扑结构 …………………………………………………… 2
2.2  SDH传输网设备 ……………………………………………………………… 2
2.3  环网自愈保护 ………………………………………………………………… 4
2.4  命令行 ………………………………………………………………………… 9
3  SDH传输网的扩容技术 ……………………………………………… 11
3.1  设备扩容 …………………………………………………………………… 11
3.2  网络扩容 …………………………………………………………………… 12
3.3  传输网业务中断处理 ………………………………………………………… 13
4  石家庄联通与网通互联互通传输网的现状 …………………………………… 17
4.1  传输网现组网情况 ……………………………………………………………17
4.2  现网存在的弊端 ……………………………………………………………… 20
(毕业设计)
5  联通与网通互联互通传输网的扩容设计 ……………………………………… 20
5.1  传输网的扩容 ……………………………………………………………… 20
5.2  扩容前的准备工作 …………………………………………………………… 21
5.3  扩容内容 ………………………………………………………………………21
5.4  扩容后网络的情况 ……………………………………………………………27
结论 …………………………………………………………………………………31
致谢 ………………………………………………………………………………… 32
参考文献 ……………………………………………………………………………33
