光无源器件演示系统的设计与实现(Flash演示)

来源:wenku163.com  资料编号:WK1632904 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1632904
资料介绍

毕业设计说明书(论文)中文摘要
随着科技的发展,尤其是通信行业的发展,对设备技术要求也越来越高,其中光无源器件是宽带光城域网/接入网中的重要组成部分,有广阔的市场前景。不同的光无源器件用于完成不同需要的连接。为了更好的理解光无源器件的工作原理和作用,采用Flash软件制作演示系统。Flash制作动画生动,适合表现难以实现的、抽象的概念或现象,而且比其他软件更适于网上传播。系统的设计与实现通过Flash的动画效果来演示,光纤连接器的基本构成及其在光纤通信中的作用,光隔离器的结构和工作原理,光衰减器的基本原理,光耦合器件的结构和工作原理,以Flash制作实例来说明制作过程,使光无源器件的工作原理易于理解,增加了学习兴趣,提高了教学质量。
关键词  光纤通信 光无源器件 Flash

毕业设计说明书(论文)外文摘要
Title THE DISPLAY SYSTEM AND ACHIEVEMNET OF OPTICAL FIBER  NON-ACTIVE CONNECTOR
Abstract
With the development of technology, especially the communication ,the demand of application technology becomes more and more advanced, and Optical fiber non-active connector is an important part of optical net, which has a very broad perspective. Different Optical fiber non-active connectors can be used for different needs of connection. In order to understand the work theory and functions well, it chooses Flash, which make cartoons actively. It is specially suitable for phenomena and concepts which are abstract and difficult to achieve. It comes as no surprise that Flash works more harmoniously than any other software. This design will show not only Optical fiber connectors about the components and work theory but also the necessity in the Optical fiber communication, the components and work theory of optical isolator, optical attenuator and optical coupling. It makes the work theory more understand via Flash, enhances the increasing of study also the quality of tuition.
Keywords  Optical fiber communication  Optical fiber non-active connector  Flash

引言
光纤通信是当今世界上最有发展前途的通信技术,光通信技术的发展主要呈现两大方向:一方面,主干层面正向高速率、大容量、智能化的光网络方向发展,最终实现全光网络;另一方面,接入层面则向低成本、综合接入、宽带化、光纤化的接入网发展,最终实现光纤到家庭和光纤到桌面。其通信过程是一个电变光、光变电的过程。具有频带宽、通信容量大、衰耗小、抗干扰能力和保密性强、造价低等优点[1]。构成一个完整的实用的光纤通信系统,除了要有光端机,能够传输光信号的光纤以及能够完成光/电和电/光转换任务的有源光器件以外,在光纤线路中还必须有一些作用不同的无源器件。这些光无源器件对于光纤通信系统的构成功能的扩展或性能的提高,都是不可缺少的。
多媒体技术已广泛的渗透到社会经济和生活的各个领域,在教育界尤其受到人们的青睐,并且迅速成为最具有发展前景的教学媒体和教育管理工具。在世界各国,教育信息化已经成为其教育发展的一个重点。Flash是互联网的弄潮儿,而是交互多媒体技术的先行者,它将引领世界传媒,发展到一个崭新的境界。网站制作中各种广告、标志、甚至全站都可以用FLASH制作。在音乐领域,可以用Flash制作动画MTV,在游戏开发的领域中可以用Flash制作游戏,在商业领域中可以制作个人或企业的展示宣传片,在电视、电影及手机等媒体中有着广泛的应用,在教育行业的教学和学习中制作的多媒体课件。
为了更好的理解光无源器件的功能和工作原理,演示系统采用Flash软件演示其工作过程和动态效果。此次演示为几种常见光无源器件的基本结构和功能实现的过程,分为光纤连接器、光耦合器、光隔离器与光环形器几部分。原理图中插有一些其他的动画效果,不仅丰富了可视内容,寓教于乐为一体,在枯燥的学习中增添一份乐趣,提高了学习效率。而且改善了教学媒体的表现力和交互性、促进了课堂教学内容、教学方法、教学过程的全面优化,提高了教学效果。

应用软件介绍
Flash是美国Macromedia公司出品的矢量图形编辑和动画创作的软件,它与该公司的Dreamweaver(网页设计)和Fireworks(图像处理)组成了网页制作的Dreamteam,在国内称其为网页设计“三剑客”,而Flash则被誉为“闪客”。
   Flash是当今Internet上最流行动画作品(如网上各种动感网页、LOGO、广告、MTV、游戏和高质量的课件等)的制作工具,并成为实事上的交互式矢量动画标准,就连软件巨头微软也不得不在其新版的Internet Explorer内嵌Flash播放器。

通过本次光无源器件演示系统的设计,进一步了解光无源器件的分类和以及它们在光纤通信中的作用。设计实现的软件是Flash,Flash制作动画生动,重点是定义好各个关键帧,当中的补间可由计算机自动生成。它在制作动画方面和秘密武器是多层透明效果和变形技术,再结合按钮符号的交互功能,就能制作出炫目的动画。Flash特别适合表现现实中难以实现的、抽象的概念或现象。可以开发出一个完整的课件,而且“身材苗条”,适于网上传播。

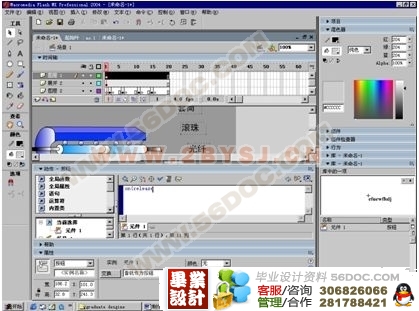

通过这次设计,学习Flash总结出快捷键非常方便,其中补间动画和时间轴特效很好实现动画效果,在制作过程中遇到过一些问题,例如在设置按钮时,发现即使键入按钮对应的动作属性“on release(){  gotoAndPlay("scence2", 1);  }”正确时,场景中不能实现按钮的功能,应在图层加入“stop();”。在设置补间动画时,要求被设物体直线运动或旋转只转一圈以内的角度,可能出现补间动画的部分不符和要求,因此要对属性面板中的值进行设置。
但Flash并不是为课件定制的,在课件开发上存在一定欠缺,最好与其他编辑平台配合使用。用鼠标不能像在纸上很准确的画出较复杂线条圆滑的图形。所以flash不适宜制作复杂的图形动画,应突出它的动态效果。
通过此次设计,巩固了光纤通信的专业知识,加深对光无源器件工作原理的理解,制作的Flash动画达到了动态演示功能实现过程的效果。今后还需要进一步学习Flash软件,可以更好更多的表现书本上不易理解的原理及工作过程。










目   录
1  引言………………………………………………………………………………… 1
2  应用软件介绍………………………………………………………………… 1
2.1  Flash的起源…………………………………………………………… 2
2.2  Flash的特点 …………………………………………………………… 5
2.3 Flash在其它领域的应用…………………………………………… 6
3  光无源器件的发展及介绍………………………………………………………… 7
3.1 光无源器件的发展 ………………………………………………………………………   7
3.2 光纤连接器简介……………………………………………………………………………  8
3.3  光定向耦合器……………………………………………………………………………… 10
3.4 光衰减器……………………………………………………………………………………  11
3.5 光隔离器……………………………………………………………………………………  11
3.6小结…………………………………………………………………………………………  12
(毕业设计)
4本课题的提出与意义………………………………………………………………………  12
5演示系统的设计与实现过程……………………………………………………………… 13
5.1 设计思路…………………………………………………………………………………   13
5.2 对软件的学习和认识…………………………………………………………………   13
5.3 光无源器件的演示制作过程和步骤…………………………………………………  15
结论 ………………………………………………………………………………… 25
致谢 ………………………………………………………………………………… 26
参考文献………………………………………………………………………………27

参考文献
1  张熙.光纤通信用光电子器件的研究动向.北京:科学技术文献出版社,1999
2  刘德明,等. 光纤技术及其应用. 成都:电子科大出版社,1994
3  胡先志.光纤光缆工程测试. 北京:人民邮电出版社,2001
4  马声全.高速光纤通信ITUT-T规范与系统设计. 北京:北京邮电大学出版社,2002
5  赵梓森.光纤通信新技术研讨会交流文件. 北京:2000
6  黄章勇.光电子器件与组件. 北京:北京邮电大学出版社,2001
7  张宝富,等. 全光网络.北京:人民邮电出版社,2002
