基于单片机的电子密码锁系统设计(含电路原理图,Proteus仿真程序)

来源:wenku163.com  资料编号:WK16311700 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16311700
资料介绍

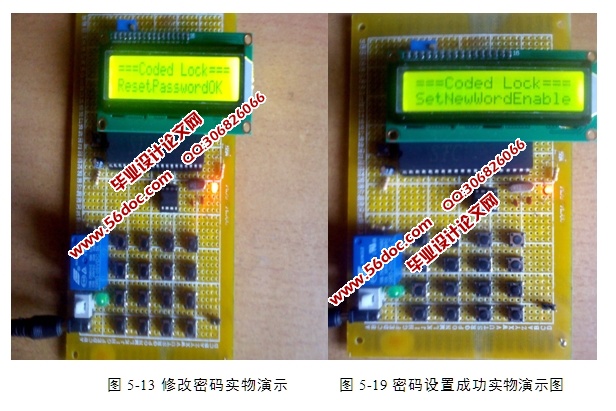

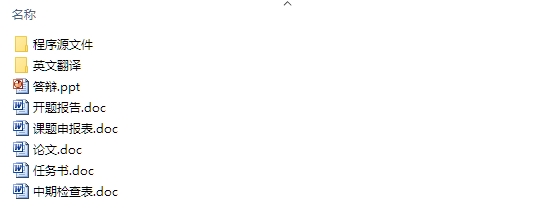

基于单片机的电子密码锁系统设计(含电路原理图,Proteus仿真程序)(课题申报表,任务书,开题报告,中期检查表,外文翻译,论文17000字,Proteus仿真程序,答辩PPT)
摘 要
随着人们生活水平的提高,如何实现家庭防盗这一问题也变得尤为突出。在科学技术不断发展的今天,电子密码防盗锁作为防盗卫士的作用显得日趋重要。
本文从经济实用的角度出发,系统由STC89C52与低功耗CMOS型E²PROM AT24C02作为主控芯片与数据存储器单元,结合外围的键盘输入、LCD显示、报警、开锁等电路模块。它能完成以下功能:正确输入密码前提下,开锁;错误输入密码情况下,报警;密码可以根据用户需要更改。用C语言编写的主控芯片控制程序与EEPROM AT24C02读写程序相结合,并用Keil软件进行编译,设计了一款可以多次更改密码,具有报警功能的电子密码控制系统。
本密码锁具有设计方法合理,简单易行,成本低,安全实用,保密性强,灵活性高等特点,具有一定的推广价值。

关键词:电子密码锁;报警;液晶显示;STC89C52

Abstract
As people's living standards improve, the question how to achieve home security has become particularly prominent. In science and technology is developing continuously, electronic code lock as a security guard's role is increasingly important.
    This article from the economical point of view, the system by the STC89C52 with low power CMOS based EEPROM AT24C02 as the master chip and the data memory unit, combined with the external keyboard, LCD display, alarm, unlock and other circuit modules. It performs the following functions: enter the password correctly under the premise of unlocking; wrong password case the alarm; password can be changed according to user needs. Master in C language control program and EEPROM AT24C02 chip to read and write process are combined and compiled with the Keil software, designed a number you can change the password, the password with an electronic alarm control system.
    The lock has a reasonable design, simple, low cost, safe and practical, confidentiality, flexibility, and high, with some promotional value.

Keywords:Electric Password lock; Alarm; LCD Display;STC89C52

电子密码锁设计的具体要求
(1)本设计为了防止密码被窃取要求在输入密码时在LCD屏幕上显示*号。
(2)设计开锁密码位六位密码的电子密码锁。
(3)能够LCD显示在密码正确时显示PASSWORD OPEN,密码错误时显示PASSWORD ERROR,输入密码时显示INPUT  PASSWORD。
(4)实现输入密码错误超过限定的三次电子密码锁定。
(5)4×4的矩阵键盘其中包括0-9的数字键和A- F的功能键
(6)本产品具备报警功能,当输入密码错误时蜂鸣器响并且LED灯亮。
(7)密码可以由用户自己修改设定(只支持6位密码),修改密码之前必须再次输入密码,在输入新密码时候需要二次确认,以防止误操作 。

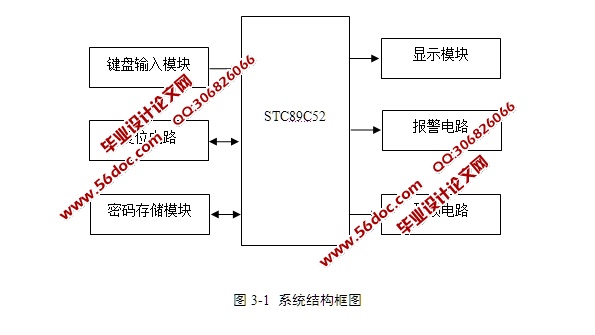

系统设计方案
由于单片机种类繁多,各种型号都有其一定的应用环境,因此在选用时要多加比较,合理选择,以期获得最佳的性价比。一般来说在选取单片机时从下面几个方面考虑:性能、存储器、运行速度、I/O口、定时/计数器、串行接口、模拟电路功能、工作电压、功耗、封装形式、抗干扰性、保密性,除了以上的一些的还有一些最基本的比如:中断源的数量和优先级、工作温度范围、有没有低电压检测功能、单片机内有无时钟振荡器、有无上电复位功能等。在开发过程中单片机还受到:开发工具、编程器、开发成本、开发人员的适应性、技术支持和服务等等因素。基于以上因素本设计选用单片机STC89C52作为本设计的核心元件,利用单片机灵活的编程设计和丰富的I/O端口,及其控制的准确性,实现基本的密码锁功能。在单片机的外围电路外接输入键盘用于密码的输入和一些功能的控制,外接AT24C0芯片用于密码的存储,外接LCD1602液晶显示屏用于显示。

系统软件设计
本系统软件设计由主程序、初始化程序、LCD显示程序、键盘扫描程序、键功能程序、密码设置程序、EEPROM读写程序和延时程序等组成。


基于单片机的电子密码锁系统设计(含电路原理图,Proteus仿真程序)
基于单片机的电子密码锁系统设计(含电路原理图,Proteus仿真程序)
基于单片机的电子密码锁系统设计(含电路原理图,Proteus仿真程序)
基于单片机的电子密码锁系统设计(含电路原理图,Proteus仿真程序)
基于单片机的电子密码锁系统设计(含电路原理图,Proteus仿真程序)
基于单片机的电子密码锁系统设计(含电路原理图,Proteus仿真程序)
基于单片机的电子密码锁系统设计(含电路原理图,Proteus仿真程序)
基于单片机的电子密码锁系统设计(含电路原理图,Proteus仿真程序)


目 录
第1章 概述    1
1.1课题背景和意义    1
1.2电子密码锁的发展趋势    2
第2章 单片机的介绍    3
2.1单片机及其特点    3
2.2单片机的发展趋势及应用    3
2.3单片机应用    4
2.4本章小结    5
第3章 系统硬件设计    6
3.1电子密码锁设计的具体要求    6
3.2系统设计方案    6
3.3单元电路的设计    8
3.4本章小结    16
第4章 系统软件设计    17
4.1主程序流程图    17
4.2按键软件设计    18
4.3密码设置软件设计    20
4.5本章小结    24

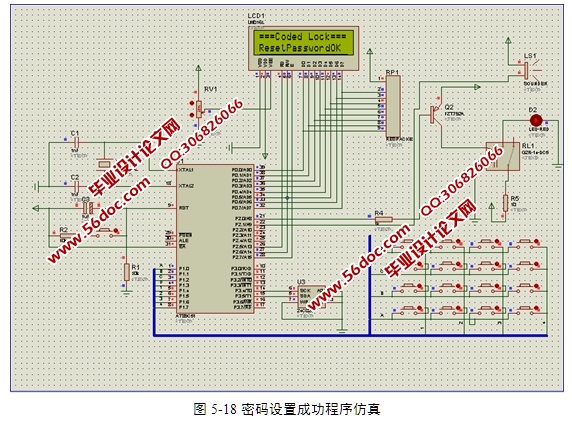

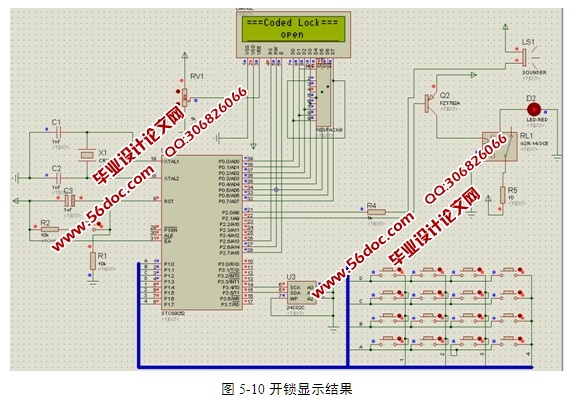

第5章 系统仿真、调试    25
5.1Proteus软件简介    25
5.2进入Proteus ISIS    25
5.3工作界面    26
5.4各模块的电路图及说明    27
5.5本章小结    35
结 论    36
参考文献    37
致 谢    38

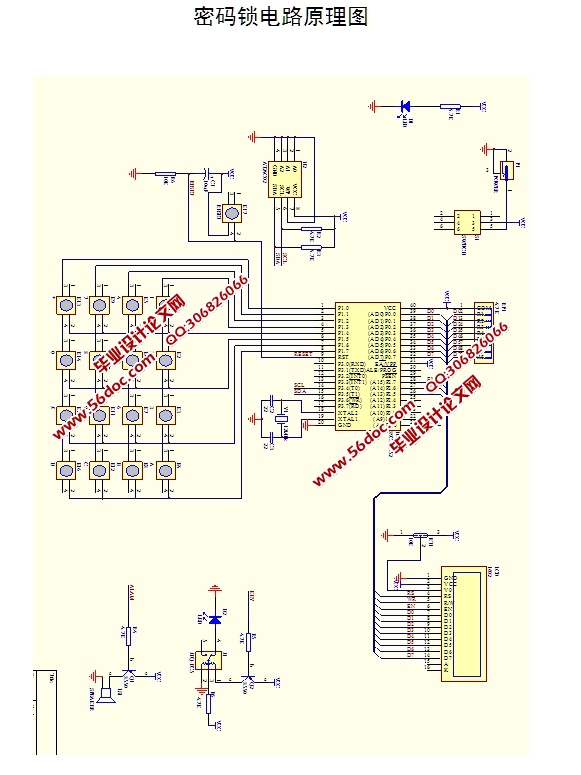

附录1 密码锁电路原理图    39

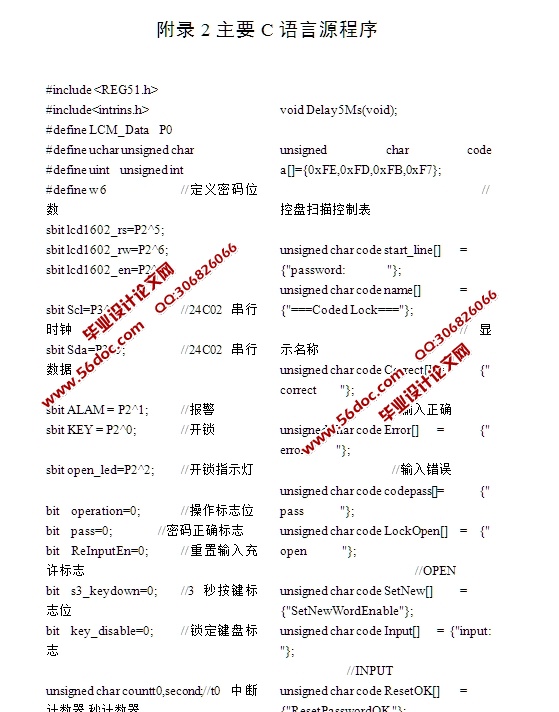

附录2主要C语言源程序    40
