某型汽车仪表盘注塑模具设计(含CAD图,UG三维图)

来源:wenku163.com  资料编号:WK16310402 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16310402
资料介绍

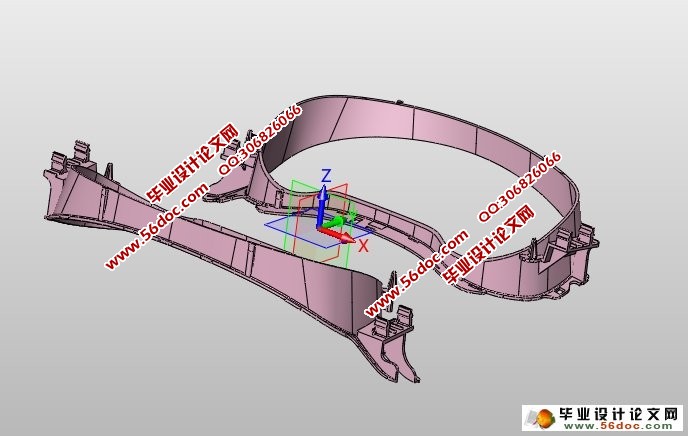

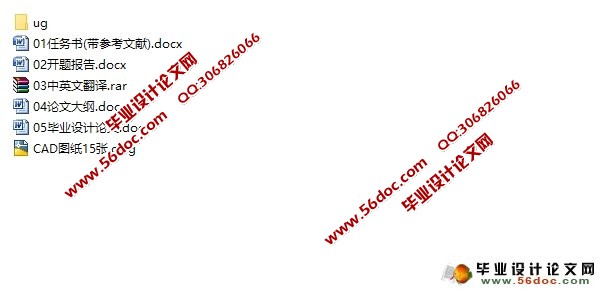

某型汽车仪表盘注塑模具设计(含CAD图,UG三维图)(任务书,开题报告,外文翻译,论文说明书8500字,CAD图纸15张,UG三维图18张)
摘要
本次毕业设计论文,主要设计的是汽车仪表部件,仪表主要有4部分组成,透明罩子,塑料外壳,中壳和底壳组成。这次设计的是仪表的前壳,前壳主要是用卡扣,螺纹等连接底壳。在计划的过程当中,按照仪表的年产,选择及格的注塑机。选择好合适的注塑机,需要了解塑件的材料的性能,以及加工要注意的地方。经由过程计较选择适合的模板架。计划主流道,分流道,肯定浇口位置,以后计算出型芯,型腔的尺寸,冷却线路的计划。之后用ug8.0计划出模具的零件图,在装配起来。然后用ug软件,画出模具的装配图,以及各个部位的零件图,最后导出cad格式。论文书写的时候,需要把整个模具设计的思路,计算公式写清楚。
关键词:汽车仪表盘、ug、设计

A certain type of car dashboard injection mold design
Abstract
This graduation thesis design, and design is the main instrument automobile parts, instruments are mainly composed of four parts, transparent cover, plastic shell, the shell and the bottom composition. Shell is mainly used snap, design before a thread and other connection bottom case is the front housing of the equipment. In the design process, according to an annual output of the instrument, the selection of qualified injection molding machine.Choosing suitable injection molding machine, you need to understand the properties of the material of the plastic parts, and local processing to be noted. Select the frame of the appropriate template by calculating. Design sprue, runner, gate location is determined. After calculating the core, cavity size, cooling line design.The assembly, .Followed by ug8.0 design mold parts of the drawing.Then ug software, draw the mold assembly drawing, and all parts of the parts diagram, and finally export cad format. Thesis writing, the need for the entire mold design ideas, calculated to write clearly.
Keywords: template, standard parts, stripping out the system design


某型汽车仪表盘注塑模具设计(含CAD图,UG三维图)
某型汽车仪表盘注塑模具设计(含CAD图,UG三维图)
某型汽车仪表盘注塑模具设计(含CAD图,UG三维图)
某型汽车仪表盘注塑模具设计(含CAD图,UG三维图)
某型汽车仪表盘注塑模具设计(含CAD图,UG三维图)
某型汽车仪表盘注塑模具设计(含CAD图,UG三维图)
某型汽车仪表盘注塑模具设计(含CAD图,UG三维图)

某型汽车仪表盘注塑模具设计(含CAD图,UG三维图)
