手动型三轴五档手动变速器设计(含CAD零件装配图)

来源:wenku163.com  资料编号:WK16310422 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16310422
资料介绍

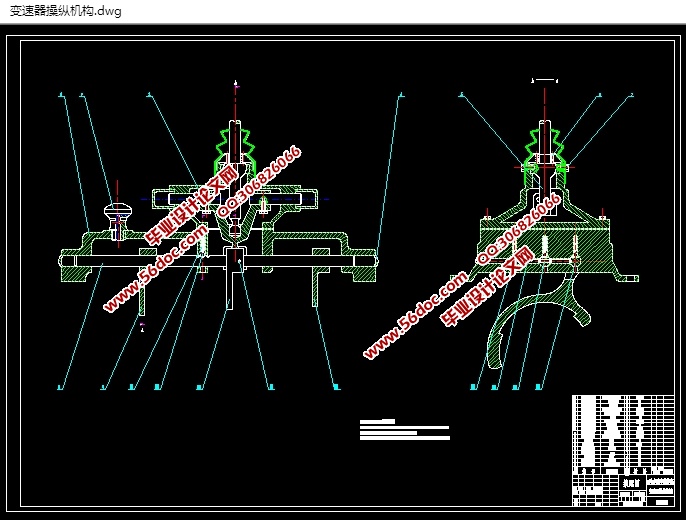

手动型三轴五档手动变速器设计(含CAD零件装配图)(外文翻译,设计说明书15600字,CAD图4张)
本设计的任务是设计一台用于轿车上的五档手动变速器。合理的设计和布置变速器能使发动机功率得到最合理的利用,从而提高汽车动力性和经济性。变速传动机构的主要作用是改变转距和转速的数值和方向;操纵机构的主要作用是控制传动机构,实现变速器传动比的改变,即实现换挡,以达到变速变距。
本文参阅了国内外大量文献,首先简单地叙述了机械式变速器的发展历史、变速器的地位和作用,讨论了其现状以及未来发展趋势。进而研究了机械式变速器的基本结构和变速原理,其中重点研究了传动机构(主要是轴和齿轮)的基本结构、特点及工作原理,对机械式变速器各挡传动路线进行了简要分析。文章包括大量的计算过程,具体内容有:变速器的布置方案分析、变速器回转件结构参数的确定、同步器的结构及工作原理、各挡齿轮的强度校核、轴的强度校核、轴承的使用寿命计算等。
关键词 齿轮、同步器、变速器

第3章 变速器主要参数的选择与齿轮设计

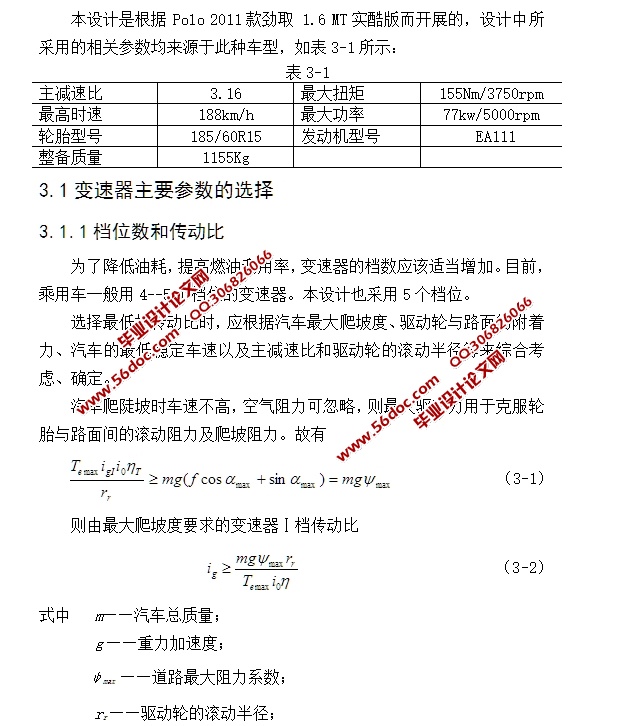

本设计是根据 Polo 2011款劲取 1.6 MT实酷版而开展的,设计中所采用的相关参数均来源于此种车型,如表3-1所示:
表3-1
主减速比    3.16    最大扭矩    155Nm/3750rpm
最高时速    188km/h    最大功率    77kw/5000rpm
轮胎型号    185/60R15    发动机型号    EA111
整备质量    1155Kg
