楼宇配电系统设计(新品)

来源:wenku163.com  资料编号:WK1633924 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1633924
资料介绍

摘要
本文主要介绍了楼宇配电的一些标准规范及常用电气设备,在此基础上设计了一个小型办楼的配电系统,并且从线路设计和安全接地两个方面完善了设计,其中主要包括了楼宇用电负荷的计算,线路的设计以及用电设备的安全性,从而确保人们在安全使用的情况下尽量减少能源损耗。
此次设计主要以实践为基础,理论联系实践,在实习的同时进一步学习楼宇配电,认真完成毕业设计,从而提高自己的工作能力和学习能力。
关键词  楼宇配电  负荷计算  减少能源损耗

Abstract
This message mainly introduces  some standards of building distribution and electrical equipment, based on this designing  a small office, and perfecting the design from  the two aspects of circuit design and safety grounding design, including building electrical load calculation, circuit design and the safety of electric equipment, to ensure the people in the safe use of circumstances to reduce energy consumption.
This design mainly based on practice, theory and practice ,and further study the distribution in practice,, complete the graduation design, so as to improve their ability to work and learning ability.
Keywords  Building distribution  Load calculation  Reduce energy losses

工程概述
由于工作单位的实际情况,所以需要设计一个六层的办公楼,具体情况为:一层层高为3.9m,二层到五层层高为3.3m,六层层高为4.2m,室内外高差为0.75m,建筑总高度为22.05m,总面积为3883m2。而我由于专业和对实际情况的理解不深,所以主要在工程师的帮助下,根据国家的各种规范及其他相关专业提供的资料,在建筑与结构设计完的前提下,设计该楼的电气部分。
传统的建筑电气设计只包括供电和照明,而信息急速发展的今天,人们对住宅又提出了更高的要求,因此现在的楼宇配电不仅包括供电和照明,还包括综合布线系统,消防系统等。此次设计根据户主的要求,设计范围为照明系统,防雷保护及其接地,电气设备及配电系统的接地,综合布线系统,有线电视系统。
这个办公楼的电气基础条件为:
1用电负荷约为100KW,没有特殊要求,所以为三级负荷。电源为三相四线220/380V供电,进线采用YJV22-1KV型交联聚乙烯绝缘电力电缆埋线分别引至楼层AL总配电箱进户加钢管保护。室外埋深-1.0米。负荷分支线采用BV-750V/450V塑料绝缘铜芯导线穿SC管敷设,插座回路采用BV-4mm铜线,穿SC管沿顶(地),沿墙暗敷。照明回路采用BV-2.5mm铜线,穿SC管沿顶,沿墙暗敷。综合布线与有线电视系统只预留插座,具体事项由系统承包商负责。
2建筑总高度为22m,所以需要考虑防雷,根据防雷分类,确定为三级防雷。

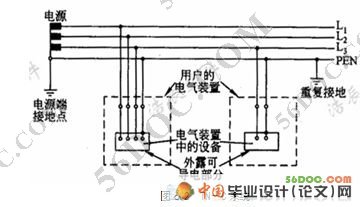

3根据各种接地系统的保护优缺点,确定采用TN-C-S系统,零线在入户处作重复接地,自接地点之后N线与PE线必须严格分开。


楼宇配电系统设计
楼宇配电系统设计
楼宇配电系统设计
楼宇配电系统设计


目录     27000字
楼宇配电系统设计    III
摘要    III
Abstract    IV
第一章 概述    1
1.1 工程概述    1
1.2 部分电气设备介绍    1
1.2.1 荧光灯    1
1.2.2 节能灯    2
1.2.3.带蓄电池的应急灯    2
1.2.4 微控开关原理    3
1.2.5 声控开关的原理    3
1.2.6 断路器    4
1.2.7 带漏电保护的断路器    5
1.2.8 熔断器    6
第二章  配电系统    7
2.1用电负荷    7
2.1.1 用电负荷的概念    7
2.1.2 用电负荷的分类    7
2.1.3 用电负荷的估算    8
2.2低压配电系统    8
2.2.1 低压配电系统的分类    8
2.2.2 配电系统的设计原则    9
2.3断路器的选择    9
2.4本工程的情况    11
2.4.1配电系统说明    11

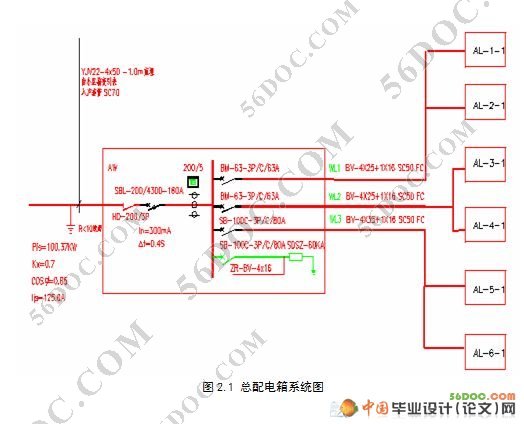

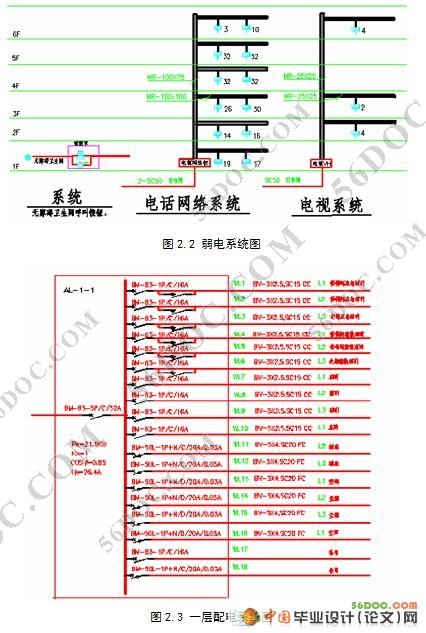

2.4.2供配电系统图    12

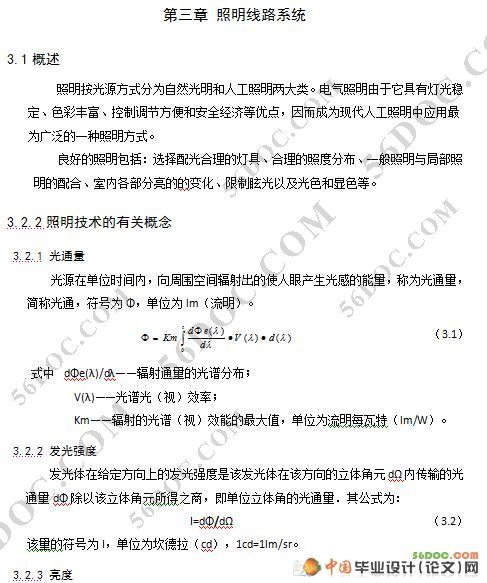

第三章 照明线路系统    16
3.1概述    16
3.2.2照明技术的有关概念    16
3.2.1 光通量    16
3.2.2 发光强度    16
3.2.3 亮度    16
3.2.4 照度    17
3.2.5 照明功率密度(LPD)    17
3.3照明的标准    17
3.4照明质量    18
3.4.1 维护系数    18
3.4.2 反射比与照度比    19
3.5照明设计    19
3.5.1 照明方式和照明种类    19
3.5.2 照明光源选择    19
3.6照明计算    20
3.6.1 室内空间的分隔和室空间比值    20
3.6.2 利用系数u    20
3.6.3 减光系数K    20
3.6.4 墙面平均反射率和顶棚有效反射率    21
3.6.5 平均照度及灯具计算    21
3.7照明节能    21
3.8照明设计步骤    22
3.9本工程的情况    23
第四章 负荷容量计算    28
4.1 负荷计算的内容    28
4.2 负荷计算的方法    28
4.2.1设备容量的计算:    28
4.2.2计算容量的计算:    29
4.3导体材料的选择    31
4.4电缆芯数的选择    31
4.5线路敷设    31
4.6电缆布线及截面积的选择    33
4.7电缆桥架布线    33
4.8电缆截面积的选择    34
4.9管径的选择    34
4.10本工程的情况    35
4.10.1本工程选用导线    35
4.10.2负荷计算    35
第五章 防雷系统设计    39
5.1 建筑物的防雷分类    39
5.1.1 第一类防雷建筑物    39
5.1.2第二类防雷建筑物    39
5.1.3第三类防雷建筑物    40
5.2 建筑物的防雷措施    40
5.3防雷装置    41
5.3.1 接闪器    41
5.3.2 引下线    42
5.3.3 接地装置    43
5.4 本工程的情况    43
第六章  接地系统设计    45
6.1系统接地的分类    45
6.2 保护接地的范围    48
6.3 低压电力设备接地电阻    48
6.4 对系统接地的安全技术要求    49
6.5 本工程的情况    50
参考文献    52
致谢    53
附录    54
