110KV变电站一次部分设计(含电气接线图)

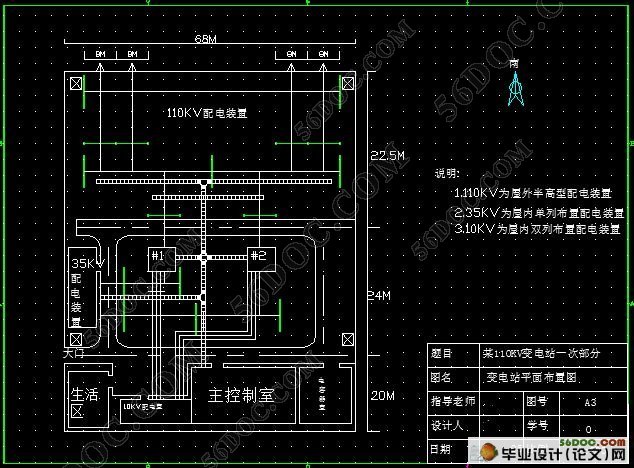

110KV变电站一次部分设计(含电气接线图)(含任务书,毕业论文20000字,cad接线图1张,平面布置图1张)
摘要
本次设计的题目是某110KV变电站一次部分设计，其设计的主要内容为：电力系统主接线设计；电气一次部分设计；所址选择的方案；负荷资料及分析；短路电流计算；设备选择及保护整定计算。本设计阐述了某110kV变电站一次部分各设计阶段的设计依据、原则和方法, 各方案的拟订、比较以及设计选择的结论。
在设计过程中，初步体现了工程设计的精髓内容，如根据规程选择方案、用对比的方法对方案评价等。教会了我们在工程中运用所学的专业知识，锻炼了我们用实际工程的思维方法去分析和解决问题的能力。

关键词： 变电站   短路电流  电气设备  防雷

Abstract
This design content is a 11kv transformer substation part design, elaborated a some 110kv transformer substation part each design stage design basis, the principle and the method, various plans draft, the comparison as well as the design choice conclusion.
In the design process, has initially manifested the engineering design essence content, like according to the regulations choice plan, uses the contrast the method to the program evaluation and so on ，Church we have utilized the specialized knowledge in the project which studies, exercised us to use the actual project the thought method to analyze and to solve the question ability.

Key words: Transformer substation   Short-circuit current computation electrical equipment      anti-radar abstract

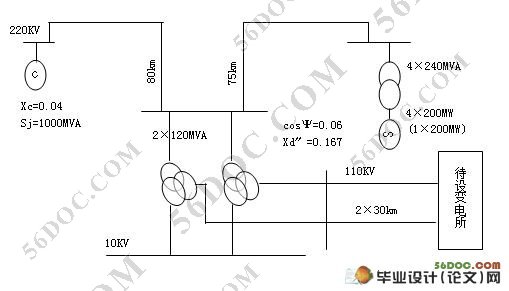

110KV变电站总体分析
本所位于RM市郊区。向市区工业，生活及郊区乡镇工业与农业用户供电，属于新建变电站。110kV侧有两回出线。具体线路回数为：110kv出线4回，2回备用；35 kv出线8回，2回备用；10 kv出线12回，2回备用。本所为110kV降压变电所，其电压等级为110kV/35kV/10kV。
