摘 要
随着经济的发展和现代工业建设的迅速崛起，供电系统的设计越来越全面、系统，工厂用电量迅速增长，对电能质量、技术经济状况、供电的可靠性指标也日益提高，因此对供电设计也有了更高、更完善的要求。设计是否合理，不仅直接影响基建投资、运行费用和有色金属的消耗量，也会反映在供电的可靠性和安全生产方面，它和企业的经济效益、设备人身安全密切相关。
本设计讨论的是220KV变电站的设计。220KV变电站属于高压网络，该地区变电所所涉及方面多，考虑问题多，分析变电所担负的任务及用户负荷等情况，选择所址，利用用户数据进行负荷计算，确定用户无功功率补偿装置。同时进行各种变压器的选择，从而确定变电站的接线方式，再进行短路电流计算，选择送配电网络及导线，进行短路电流计算。选择变电站高低压电气设备，为变电站平面及剖面图提供依据，最后进行防雷接地以及保护、配电装置设计。
关键词：变电站,短路计算,设备选择。
THE 220KV TRANSFORMER SUBSTATION DESIGN OF NORTH TAIYUAN LOCAL
ABSTRACT
Along with the economic development and the modern industry developments of quick rising, the design of the power supply system become more and more completely and system. Because the quickly increase electricity of factories, it also increases seriously to the dependable index of the economic condition, power supply in quantity. Therefore they need the higher and more perfect request to the power supply. Whether Design reasonable, not only affect directly the base investment and circulate the expenses with have the metal depletion in colour metal, but also will reflect the dependable in power supply and the safe in many facts. In a word, it is close with the economic performance and the safety of the people.
The design is refer to 220kV substation design. The region of 220-voltage effect many fields and should consider many problems. Analyse change to give or get an electric shock a mission for carrying and customers carries etc. circumstance, choose the address, make good use of customer data proceed then carry calculation, ascertain the correct equipment of the customer. At the same time following the choice of every kind of transformer, then make sure the line method of the transformer substation, then calculate the short-circuit electric current, choosing to send together with the electric wire method and the style of the wire, then proceeding the calculation of short-circuit electric current, at last choose equipment, then mine and the protection of earth and distribution device.
Key Words: Substation,Short Circuit Calculation,Equipment Selection
目录 17000字
摘 要 III
ABSTRACT IV
第1章 引 言 1
第2章 电气主接线的设计 2
2.1 主接线概述 2
2.2 主接线设计原则 3
2.3 主接线选择 4
第3章 主变压器的选择 7
3.1 主变压器的选择原则 7
3.1.1 主变压器台数的选择 7
3.1.2 主变压器容量的选择 7
3.1.3 主变压器型式的选择 8
3.1.4 绕组数量和连接形式的选择 8
3.2 主变压器选择结果 9
第4章 所用电设计 10
4.1 所用变选择 10
4.2 所用电接线图 10

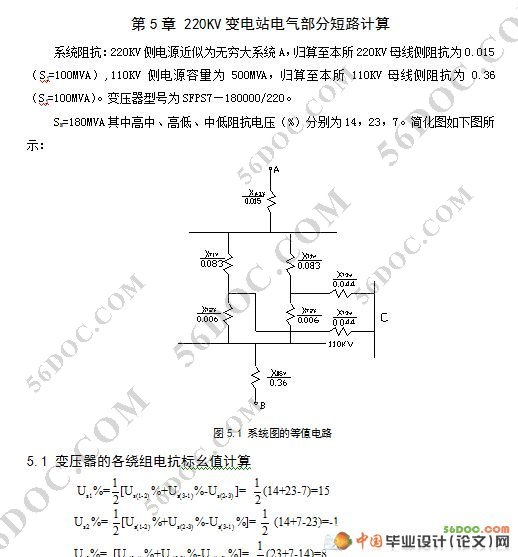

第5章 220KV变电站电气部分短路计算 12
5.1 变压器的各绕组电抗标幺值计算 12
5.2 10KV侧短路计算 13
5.3 220KV侧短路计算 16
5.4 110KV侧短路计算 17
第6章 导体和电气设备的选择 19
6.1 断路器和隔离开关的选择 20
6.1.1 220KV出线、主变侧 21
6.1.2 主变110KV侧 24
6.1.3 10KV限流电抗器、断路器隔离开关的选择 27
6.2 电流互感器的选择 31
6.2.1 220KV侧电流互感器的选择 32
6.2.2 110KV侧的电流互感器的选择 33
6.2.3 10KV侧电流互感器的选择 34
6.3 电压互感器的选择 36
6.3.1 220KV侧母线电压互感器的选择 36
6.3.2 110KV母线设备PT的选择 37
6.3.3 10KV母线设备电压互感器的选择 37
6.4 导体的选择与校验 37
6.4.1 220KV母线 38
6.4.2 110KV母线 38
6.4.3 10KV母线的选择 39
6.4.4 变压器220KV侧引接线的选择与校验 40
6.4.5 变压器110KV侧引接线的选择与校验 41
6.4.6 变压器10KV侧引接线的选择与校验 42
第7章 防雷接地设计 44
7.1 防雷设计 44
7.1.1 防雷设计原则 44
7.1.2 避雷器的选择 44
7.1.3 避雷针的配置 47
7.2 接地设计 48
7.2.1 接地设计的原则 48
7.2.2 接地网型式选择及优劣分析 49
第8章 继电保护的配备 50
8.1 变压器继电保护配置 50
8.2 母线保护 50
致谢 52
参考文献
[1] 熊信银.发电厂电气部分[M].中国电力出版社，2004
[2] 刘笙.电气工程基础[M].科学出版社，2002
[3] 电力工业部西北电力设计院.电气工程设计手册电气一次部分[M].中国电力出版社，1998
[4] 文锋.现代发电厂概论[M].中国电力出版社，1999
[5] 丁德劭.怎样对新技术标准电气一次接线图[M].中国水利水电出版社，2001
[6] Network communications Fechonlogy Ata Elahi[M].科学出版社，2002
[7] 弋东方.电气设计手册电气一次部分[M].中国电力出版社，2002
[8] 孟祥萍.电力系统分析[M].高等教育出版社，2004
[9] 刘吉来，黄瑞梅.高电压技术[M].中国水利水电出版社，2004
[10] 陈庆红.变电运行[M].中国电力出版社，2005
[11] Kuffel E.et al.Hing-voltage Eundemnetals[M] new York, pergamon press,1984
[12] 陈生贵.电力系统继电保护[M].重庆大学出版社，2003
[13] Naildu MS. et al. Hing-voltage Engineering[M]. New Delhi Tata McGraw-Hill, Publ.，1982
[14] 何仰赞.电力系统分析[M].华中科技大学出版社，2002
[15] 李华.微机型继电保护装置软硬件技术探讨[M].中国电力出版社，2001
[16] 陈德树.计算机继电保护原理与技术[M].中国水利水电出版社，2000
|
