金滩水电站大坝设计(附CAD图纸)

来源:wenku163.com  资料编号:WK1634360 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1634360
资料介绍

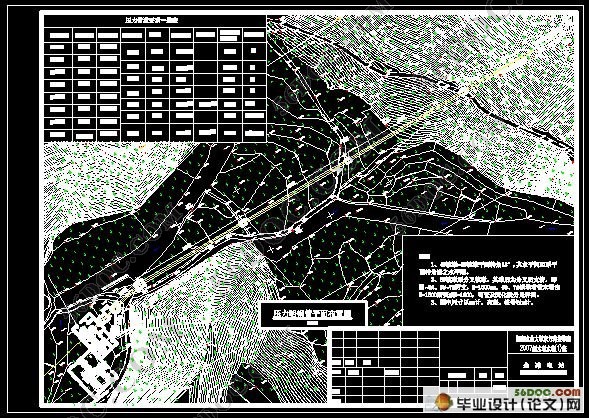

金滩水电站大坝设计(附CAD图纸)(选题审批表,任务书,开题报告,中期检查报告,设计说明书14000字,成绩评定册,21张CAD图纸)
摘  要:金滩电站位于湖南省永州市,是本流域的第三级电站,也是流域开发的最后一级电站,控制流域面积117.5km2。本工程等级为Ⅴ级,其建筑物级别亦为5级。坝体仅起挡水作用,无调节能力,坝址位于小岱电站下游河道300m,河道底高程在245.00m处的河段作。本设计主要包括挡水工程,引水工程,电站厂房工程,升压站工程。
关键词:挡水坝;洪水;导流

Design of JinTan power station dam
Abstract: JinTan station is located Yongzhou of Hunan Province, is the valley's third class power plant, also last a power station river basin development, control drainage area 117.5km2. Vgrade rating for this project, which is also a five-level building. From retaining only the role of the dam, no regulation, downstream of the dam site is located in a small river Dai station 300m, elevation of 245.00m at the end channel of the river for. The design includes retaining works, water works, power plant engineering, booster station project.
Key words: retaining dam, flooding, diversion

工程布置
根据流域规划及实际地形、地质条件,由选取的几种布置方案,经技术经济比较选定比较合理的方案。
挡水工程:金滩挡水坝位于小岱电站尾水下游300m河床处,坝轴线长38m,坝高8m,坝顶高程251.10m,坝型采用浆砌石重力坝,全断面溢流。坝剖面采用WES剖面。
引水工程:① 引水隧洞为无压隧洞,城门洞型,其断面要素为:B=2.8m、h=2.5m、f=1.0m、i=1/1500、n=0.014、Q=12m3/s。
② 渡槽为矩形、明渠均为梯形。
③ 压力前池为30m×4m×5.8m。
④ 压力钢管垂直于厂房纵轴布置,压力水管长404.5m,内径2.2m,采用δ=12~14mm厚钢板现场卷制焊接成型。
电站厂房工程:电站主厂房纵轴线与老河床流道呈65°斜交,长宽尺寸为30m×17m,副厂房紧靠主厂房左侧,长宽尺寸25m×5m。
升压站工程:升压站布置于厂房前面,平面占地30m×20m。
引水线路及厂房地质未经钻探,若遇溶洞、断层、地下暗河及严重破碎带等特殊地段,届时再视情况确定处理方案。

研究目的:坝址控制集水面积141.5km2。金滩水电站以水力发电为主要开发目标,兼有水库养殖等综合效益。电站建成后,将成为江村镇水力发电系统中的骨干电站。
研究内容:工程布置及建筑物,工程等别、建筑物级别、洪水标准、坝址坝轴线选择、坝型选择、工程总体布置、主要建筑物。
预期成果:江村镇2003年全县年最大负荷15000kW,实际年发电量2786.1万kW•h,供电量6356万kW•h,大网返供电量2590万kW•h。另据设计水平年2010年负荷预测,全县最大负荷将达67952kw,年用电量17263万kW•h,系统需发电量18000万kW•h,由此可见,电力缺口很大,电力电量供需矛盾仍十分突出,因此,尽快兴建金滩电站工程,对推动永州市工业化发展进程,优化电网结构,改善投资环境显得非常必要和迫切。
