柴油机齿轮室盖钻镗专机总体及夹具设计(含CAD零件图装配图,夹具图)(论文说明书9000字,CAD图8张)
摘  要
    本篇设计是柴油机齿轮室盖钻镗专机总体及夹具设计。齿轮室盖零件的主要加工表面是外圆表面及孔。一般来说,保证平面的加工精度与保证孔系的加工精度相比,保证平面的加工精度比较容易。孔径加工都是选用专用钻夹具,夹紧方式一般选用手动夹紧,夹紧可靠。因此生产效率较高。能够满足设计要求。
    本设计将钻床和卧式镗床结构有机地结合为一体,降低了机器成本,而且节省了加工时间,提高了工作生产效率。

关键词:柴油机齿轮室盖;主轴;总图绘制;多轴箱

专用机床的总体设计
2.1  专用机床工艺方案的拟定
工艺方案的拟订是专用机床设计的关键一步。因为工艺方案在很大程度上决定了专用机床的结构配置和使用性能。因此,应根据工件的加工要求和特点,按一定的原则、结合专用机床常用工艺方法、充分考虑各种影响因素,并经技术经济分析后拟出先进、合理、经济、可靠的工艺方案。
2.2  加工工序图

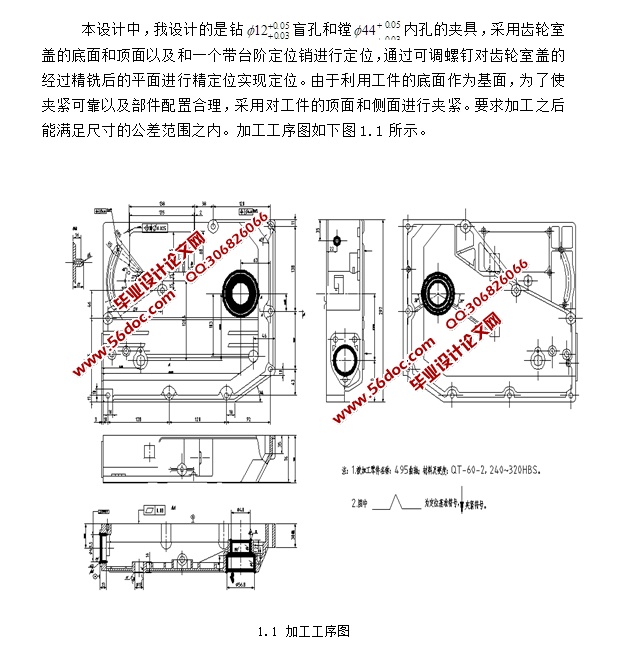

    本设计中,我设计的是钻 盲孔和镗 内孔的夹具,采用齿轮室盖的底面和顶面以及和一个带台阶定位销进行定位,通过可调螺钉对齿轮室盖的经过精铣后的平面进行精定位实现定位。由于利用工件的底面作为基面,为了使夹紧可靠以及部件配置合理,采用对工件的顶面和侧面进行夹紧。要求加工之后能满足尺寸的公差范围之内。加工工序图如下图1.1所示。
 1.1 加工工序图
2.3  加工示意图
加工示意图是专用机床设计的重要图纸之一,在机床总体设计中占有重要地位。它是设计刀具、夹具、主轴箱以及选择动力部件的主要资料,同时也是调整机床和刀具的依据。
加工示意图应绘制成展开图,其绘制顺序是:首先按比例绘制工件的外形及加工部位的展开图,加工示意图还要绘制出工件加工部位的图形。加工示意图还要考虑一些特殊要求(如工件抬起、主轴定位、危险区等)。决定动力头的工作循环及行程。最后,选择切削用量及附加必要的说明。
综合考虑以上各种注意事项,可以看出加工示意图的绘制方法可以分为几个步骤,即刀具的选择、工序间余量的确定等。


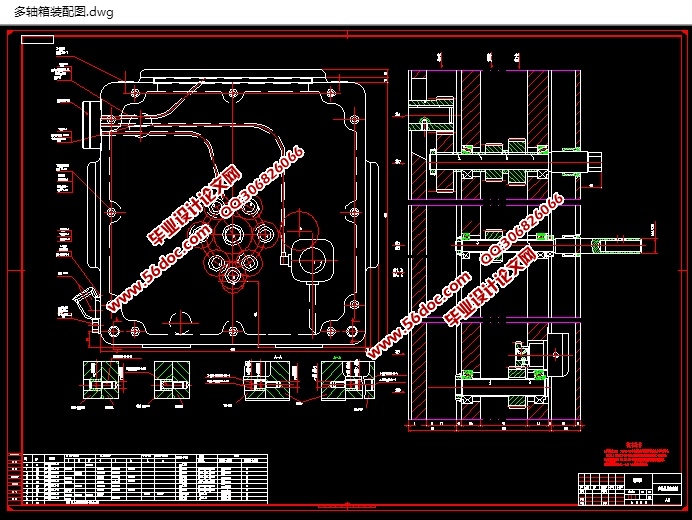

柴油机齿轮室盖钻镗专机总体及夹具设计(含CAD零件图装配图,夹具图)

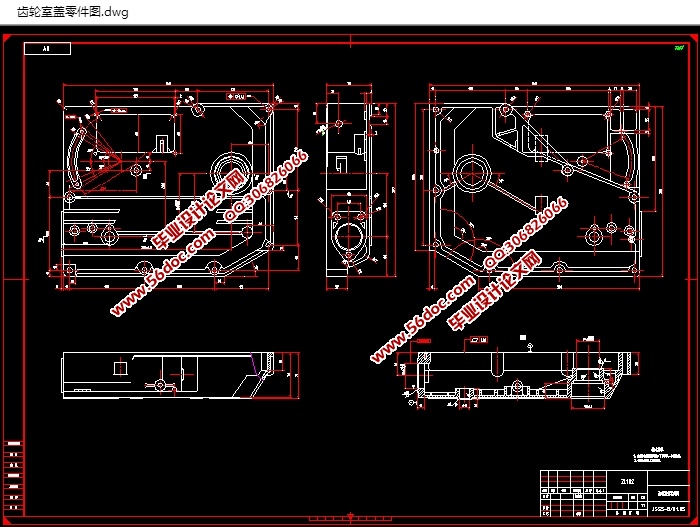

柴油机齿轮室盖钻镗专机总体及夹具设计(含CAD零件图装配图,夹具图)

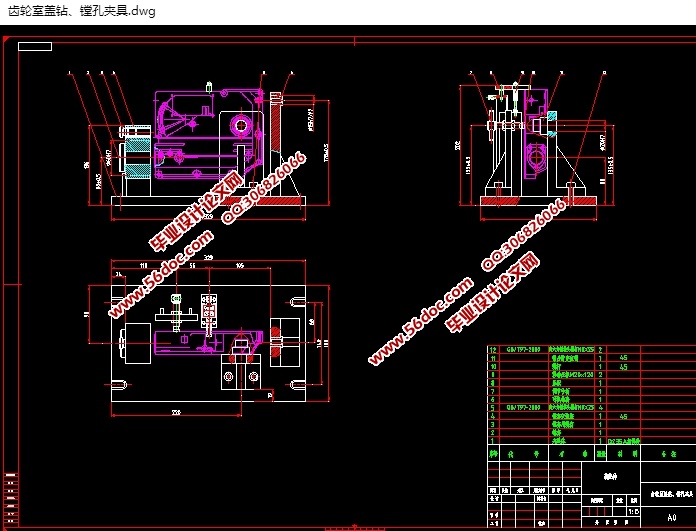

柴油机齿轮室盖钻镗专机总体及夹具设计(含CAD零件图装配图,夹具图)
柴油机齿轮室盖钻镗专机总体及夹具设计(含CAD零件图装配图,夹具图)
柴油机齿轮室盖钻镗专机总体及夹具设计(含CAD零件图装配图,夹具图)


目  录
摘要    I
Abstract    II
第1章  绪论    1
1.1  本课题研究的背景及意义    1
1.2  本论文研究的主要内容    3
第2章  柴油机齿轮室盖钻镗专机总体设计    5
2.1  专用机床工艺方案拟定    7
2.2  加工工序图    9
2.3  加工示意图    10
2.4  机床联系尺寸图    12
2.5  机床生产率计算卡    14
第3章  多轴箱的设计    15
3.1  多轴箱的组成及表示方法    17
3.2  多轴箱通用零件    18
3.3  绘制多轴箱原始依据图    19
3.4  主轴齿轮确定、动力计算    20
3.5  多轴箱传动系统设计    21
3.6  多轴箱坐标检查图    22
第4章  夹具设计    22
4.1  夹具概述    23
4.2  夹紧机构    23
4.3  夹紧力计算    23
结论    24
致谢    25
参考文献    26
