车床拨叉的钻孔夹具设计(含CAD图,UG三维图)

来源:wenku163.com  资料编号:WK16310553 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16310553
资料介绍

车床拨叉的钻孔夹具设计(含CAD图,UG三维图)(任务书,文献综述,设计说明书1100字,CAD图纸5张,UG三维图)
所选择设计夹具是为了加工车床拨叉。拨叉在车床的变速机构里,拨叉是作为换挡使用的。零件上方的φ20孔与操纵机构相连,二下方的φ50半孔则是用于与所控制齿轮所在的轴接触。通过拨叉上方的受力改变拨叉的受力去拨动下方的齿轮,以达到变速的效果。

定位原理及其实现
根据被加工零件的物理结构特征,去选择零件的定位基准,来实现6点定位原理,零件的一面为定位基准面,约束了垂直方向(Z轴方向)的转动;水平方向(x轴向)的移动;水平方向(y轴向)的转动3个自由度。短定位销约束了垂直方向(Z轴方向)的移动;水平方向(y轴向)的移动2个自由度。圆柱形定位销或长定位销(是定位销其实就行)约束了水平方向(x轴向)的转动1个自由度。消除了6个自由度

零件的材料为灰铁二百(HT200)是脆性材料,不能锻造、冲压,所以我们用铸造的方式生产拨叉零件,铸造性能不错,切削加工性能优良。

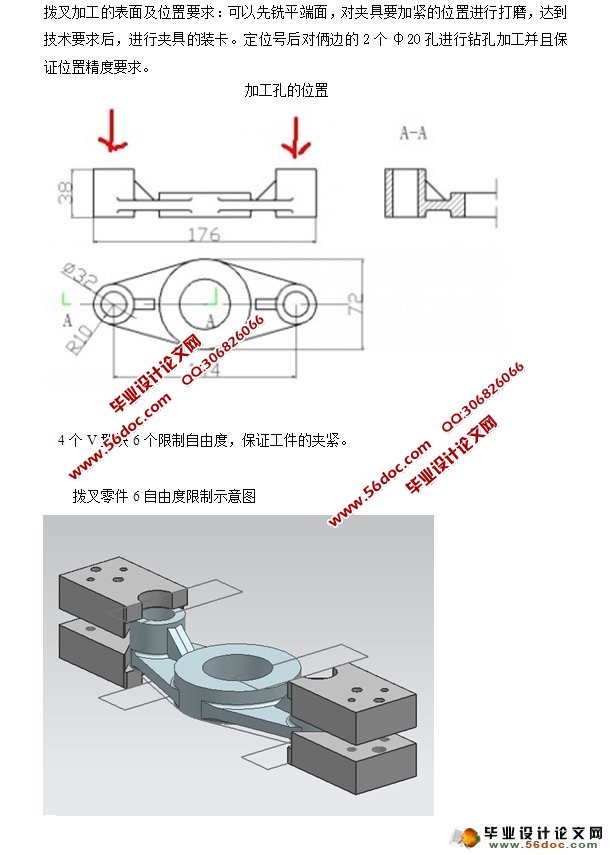

拨叉加工的表面及位置要求:可以先铣平端面,对夹具要加紧的位置进行打磨,达到技术要求后,进行夹具的装卡。定位号后对俩边的2个φ20孔进行钻孔加工并且保证位置精度要求。



车床拨叉的钻孔夹具设计(含CAD图,UG三维图)

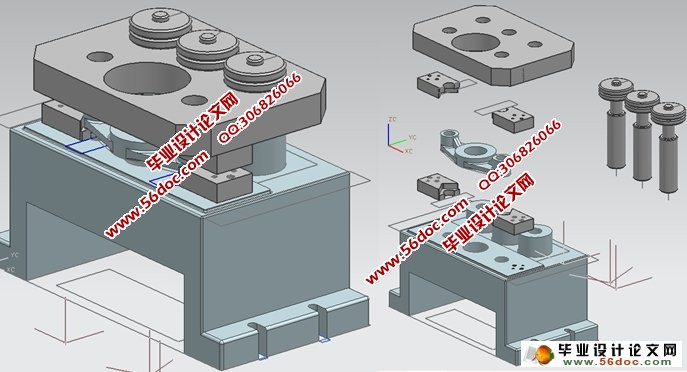

车床拨叉的钻孔夹具设计(含CAD图,UG三维图)

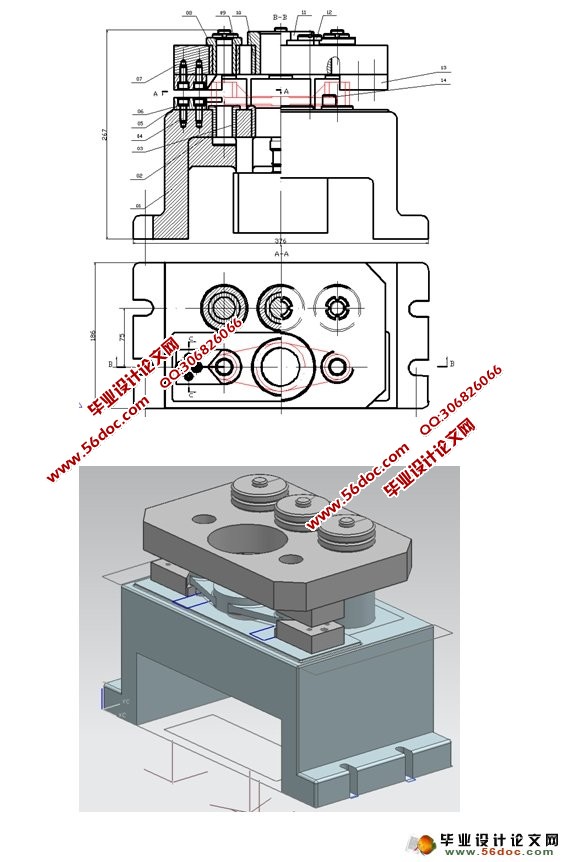

车床拨叉的钻孔夹具设计(含CAD图,UG三维图)

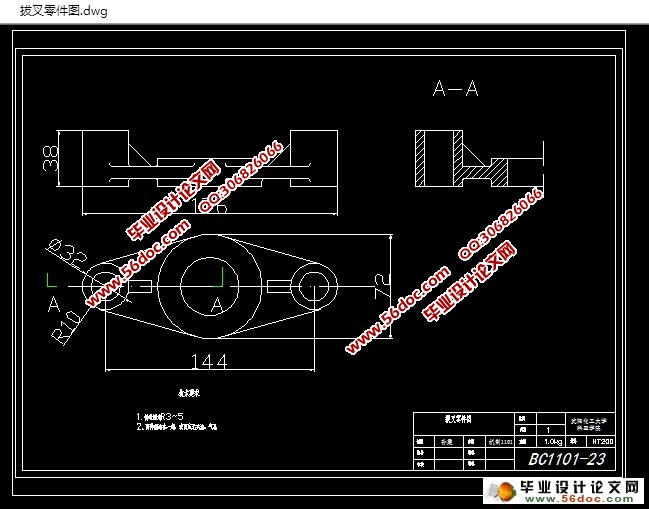

车床拨叉的钻孔夹具设计(含CAD图,UG三维图)
车床拨叉的钻孔夹具设计(含CAD图,UG三维图)
