手柄座夹具的设计(课程设计)

来源:wenku163.com  资料编号:WK1633730 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1633730
资料介绍
一、 机床夹具设计任务:

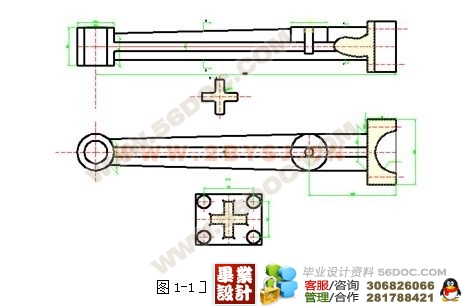

设计在立式钻床上钻进给箱齿轮轴零件如图1-1上的锥孔φ13mm的钻床夹具。
1. 设计任务的分析
1) 孔φ13 mm可以通过钻、铰、扩削来完成。该孔的轴线方向的设计基准是右加工面,要求距离为133 mm,该尺寸精度由于是配做尺寸,所以通过钻模是完全可以保证的。
2) 本工序为单一的孔加工,夹具可采用固定式。(毕业设计)
二.确定夹具的结构方案:
 1、根据工序加工要求,工件在夹具中的定位方案如下:
如图所示:要夹住的工件主要尺寸。

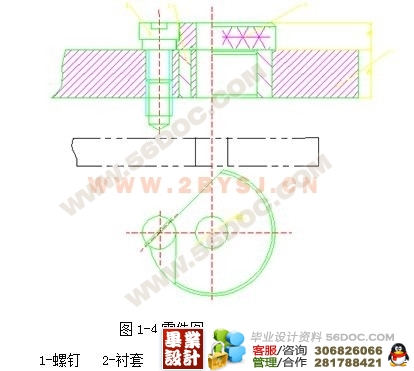

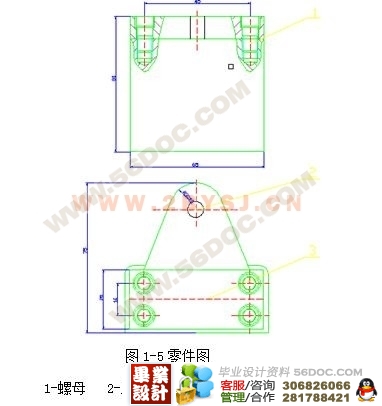

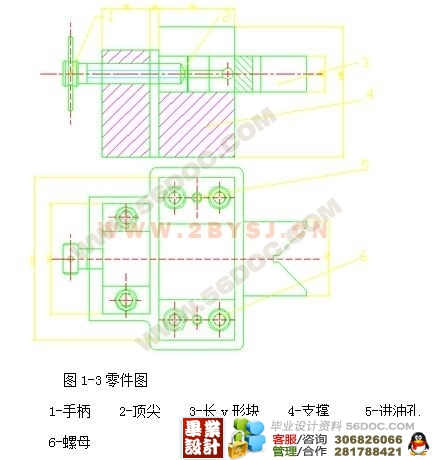

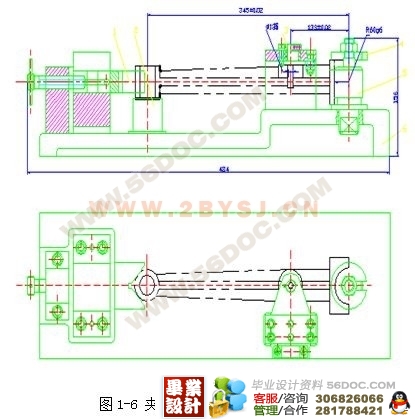

方案:以φ60的轴端面和4mm键槽为主要定位基准,长V形块限制4个自由度 、 、 、 ,图1-2和1-3所示,定位心轴限制3个自由度 。夹紧和定位装置共同限制了工件的六个自由度,符合六点定位原理,可使工件达到完全定位。另外,在小端的下端面增加一个定位支承,它与工件保持接触,其目的是防止在加工孔时工件的变形,增加工件的稳定性和刚度。
