机床夹具设计-角形轴承箱夹具设计(课程设计)

来源:wenku163.com  资料编号:WK1633732 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1633732
资料介绍









夹具设计是每个机械类学生必须完成的一个教学环节,是对我们所学专业的一个测试,也是对我们学生做的一次具体的、重要的考验。此设计密切结合高等学校的办学宗旨。已检测我们在学习和实习过程中对所学知识的掌握程度和运用水平。同时在设计中与同学互相帮助,一起去图书馆查阅设计中需要得一些相关资料,共同探讨设计中出现的问题,体现了同学之间的凝聚力,增进了同学之间的友谊,加强了与老师的知识探讨.
作为数控专业的学生不能仅以学好课本上的理论知识而满足,如果不懂的运用他们,学再多的理论知识也毫无用处。因此我们非常重视本次设计的实践,通过本次设计是我们各方面的能力都有所加强,对于今后的生产实习以及走上工作岗位有很大帮助,是我们受益匪浅。(毕业设计)

1. 机床夹具设计任务:

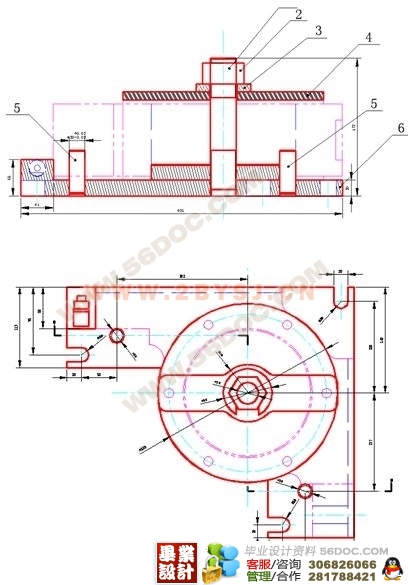

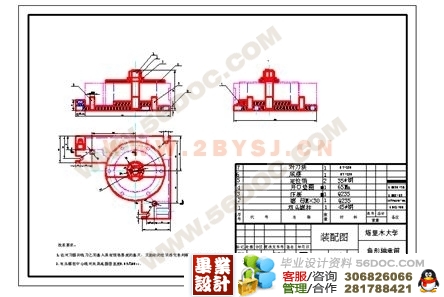

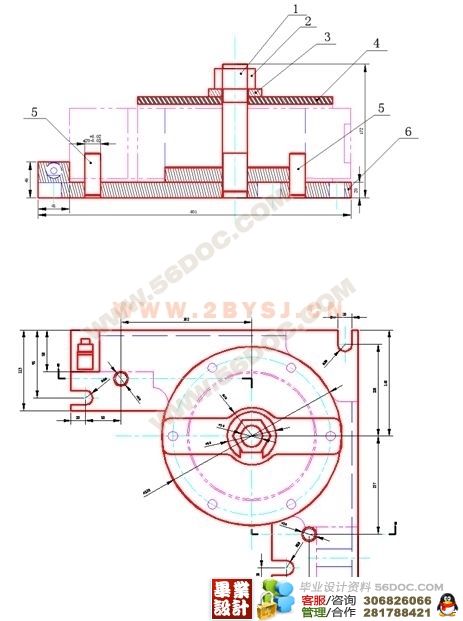

为了提高劳动生产率,保证加工质量,降低劳动强度,需要设计专用夹具。并设计工序铣削两定位槽。本夹具将用于X6140立式升降台铣床,采用刀具为套装式直齿三面刃铣刀,对两定位槽50h11进行铣削。
2. 定位基准选择:

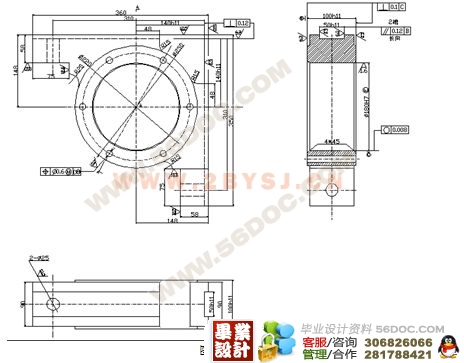

   底面对孔的中心线有一定的垂直度公差要求。因此以底面为定位基准,由于铸件的公差要求较大,利用两个大端面表面作为辅助定位基准时,只有采用自动对中夹具才能同时保证对铣削50h11槽精度的公差要求.为了提高加工效率,现决定采用套装式直齿三面刃铣刀来完成铣削。

对刀块说明:
铣削加工属断续切削,易产生振动,铣床夹具的受力部件要有足够的强度和刚度,夹紧机构所提供的夹紧力应足够大,且要求有较好的自锁功性能。
对刀块和定位销是铣床夹具的特有元件。对刀块市用来确定铣刀相对于夹具定位元件位置关系的。
本螺旋压板夹紧机构是采用的直角对刀块,供套装式直齿三面刃铣刀对刀用。
