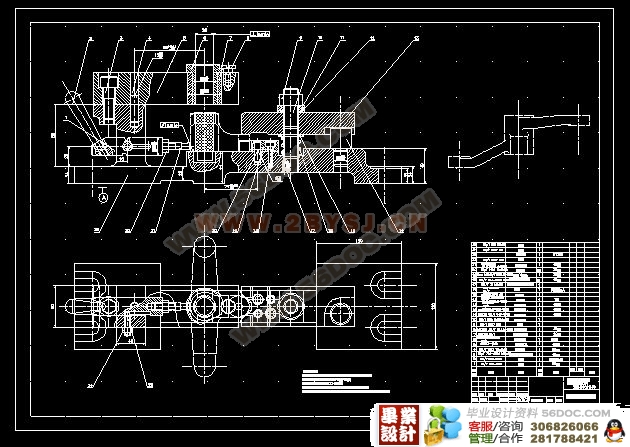

杠杆及夹具体设计(课程设计)
来源:wenku163.com 资料编号:WK1633741 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1633741
资料介绍

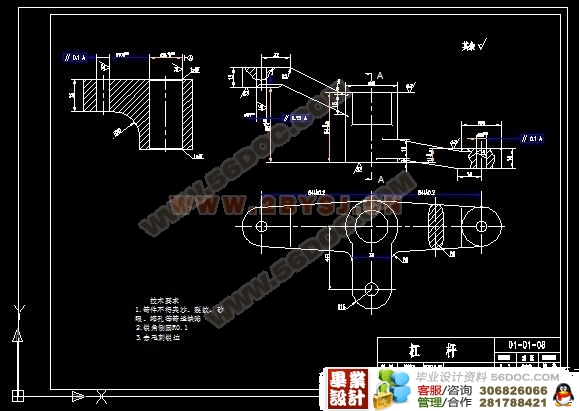

一、零件的分析 (一)、杠杆的用途 题目给出的零件是杠杆。它的主要的作用是用来支承、固定的、传递力矩的。 (二)、杠杆的技术要求 杠杆的Φ25、Φ10、Φ8四孔的轴线有平行度的要求。现分述如下表: 杠杆零件技术要求表 加工表面 尺寸及公差/mm 公差及精度等级 表面粗糙度Ra/μm 形位公差/mm Φ40小表面 540-0.46 IT13 6.3 Φ40大表面 540-0.46 IT13 3.2 左Φ30表面 15 IT12 6.3 右Φ30表面 15 IT12 6.3 Φ25孔 250+0.052 IT9 1.6 Φ10孔 100+0.015 IT7 3.2 ∥ 0.1 A 左Φ8孔 80+0.015 IT7 1.6 ∥ 0.15 A 右Φ8孔 80+0.015 IT7 1.6 ∥ 0.1 A 该杠杆的形状特殊、结构简单,是常见的杠杆零件。为实现起功能,对其的配合面要求较高,加工精度要求较高。因其在工作中的工作平稳,故无须进行热处理。 综上所述,该杠杆的各项要求制定较合理,符合其功用。 (三)、审查杠杆的工艺性 分析零件图可知,杠杆中间的两平面和左右两边的端面要进行切削加工,Φ25、Φ10、Φ8孔的端面均为平面,这样可以防止加工的过程中钻头钻偏,可以保证加工的精度和配合的精度。另外,除了Φ10孔以外,对其余的三孔的空内表面的要求较高。要采取必要的措施以保证其表面精度。但这些加工精度可以在正常的生产条件下采用经济的方法保质保量地加工出来。端面和孔的加工可以同过通用铣床和钻床保证其加工精度,而不需要使用高精度的机床,通过钻削、铣削的加工就可以达到要求。 |
