CA10B解放牌汽车中间轴轴承支架夹具设计(课程设计)

来源:wenku163.com  资料编号:WK1633766 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1633766
资料介绍

序    言
机械制造技术基础课程设计是我们学完了大学全部基础知识,技术基础课以及大部分专业课以后进行的。这是我们在进行毕业设计之前对所学课程一次深入的,综合性的总复习,也是一次理论联系实际的训练,因此它在我四年的大学生活中占有重要地位。
就我个人而言,这次课程设计是对自己未来从事的工作进行的一次适应性的训练,从中锻炼自己分析问题,解决问题的能力,为今后的工作打下良好的基础。

一、零件的分析
〈一〉零件的作用
     题目给出的是CA10B解放牌汽车中间轴轴承支架,它的主要作用是(1)起到稳固滚子的作用 (2)在安装时起到固定滚珠的作用,利于安装。要求零件的配合符合要求。
〈二〉零件的工艺分析

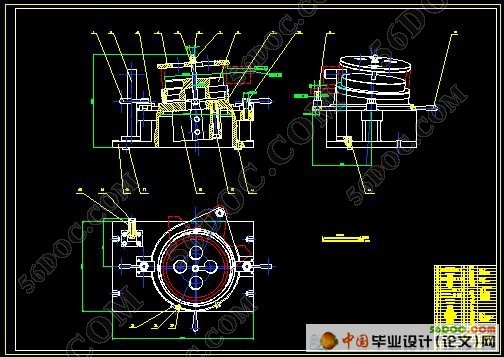

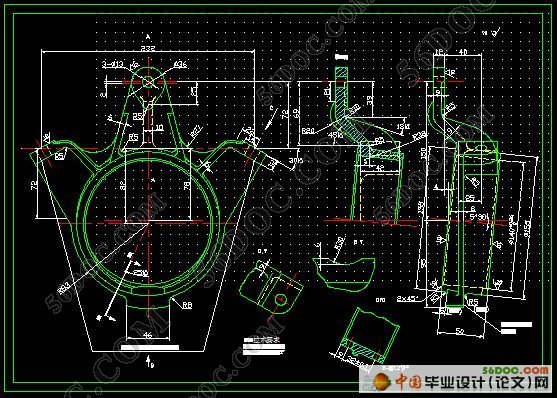

零件的加工过程中,要保证零件上部的折弯部分在竖直方向与 140孔成5.5 的夹角,同时要保证支架两侧板的平面与水平面成30 的夹角,孔中心到顶小孔所在平面的距离为40mm,且每孔中心线与竖直方向零件的夹角成60°夹角。要保证以上尺寸要求,最好先将 的内孔和端面加工完成,再以内孔和端面为定位基准对上凸台表面进行加工,最后以 内孔,端面,和上 13的小孔(一面两销)为定位基准,加工支架两侧板,其中主要加工面粗糙度为6.3μm,其余表面粗糙度为50μm.
