差速器外壳加工工艺工装设计(含夹具图,工艺卡片)

来源:wenku163.com  资料编号:WK1633803 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1633803
资料介绍

差速器外壳加工工艺工装设计(含夹具图,工艺卡片)(含任务书,开题报告,论文说明书10000字,外文翻译,cad图纸)
摘要:差速器是驱动轿的主件。差速器的作用就是在向两边半轴传递动力的同时,允许两边半轴以不同的转速旋转,满足两边车轮尽可能以纯滚动的形式作不等距行驶,减少轮胎与地面的摩擦。普通差速器由行星齿轮、差速器壳(行星轮架)、半轴齿轮等零件组成。发动机的动力经传动轴进入差速器,直接驱动差速器壳带动行星轮轴,再由行星轮带动左、右两条半轴,分别驱动左、右车轮。
本文主要是介绍了差速器外壳的加工工艺及加工中所需要的专用镗床夹具的设计。首先对零件进行了工艺性分析了解各加工面所需要打到的加工精度,确定各个加工面的加工余量。制定合理的能够满足加工需要的工艺方案。为了保证零件的加工精度需要进行基准面的选择和对零件的定位,并遵循一定基本原则,并进行定位误差的分析。加工中还涉及到各种加床夹具的设计。本文主要介绍的是镗床专用工艺方案的设计,主要有夹具的定位,零件与零件的连接、夹具体与机床的连接和误差分析。

关键词:加工工艺    工艺方案     夹具

Differential case processing
Abstract:The main differential is the driving car parts. Differential role is to transmit power to the axle on both sides at the same time, allowing both sides of the axle rotating at different speeds to meet the both sides of the wheel as far as possible in the form of pure rolling road of no offset, reducing the friction between tire and ground. By the ordinary differential gear, differential case (planetary gear frame), side gears and other parts. The power of the engine drive shaft into the differential, direct-drive planetary drive axle differential case, then the planetary wheel drive left, right, two axle, respectively, drive left and right wheels.
This article is to introduce a differential case processing technology and processing needs of special boring machine in the fixture design. First of all parts of the process of analysis needed to understand the processing of surface machining accuracy to hit, to determine the allowance of each machined surface. To develop a reasonable process to meet the processing needs of the program. To ensure the machining accuracy is required datum selection and positioning of parts, and follow certain basic principles, and the positioning error analysis. Processing also involves a variety of extra fixture design. This paper describes the design of special fixture boring, there are fixture positioning, parts and components of the connection, the connection with the machine specific folder and error analysis.
Keywords:

毕业设计(论文)使用的原始资料(数据)及设计技术要求:
已知某差速器主外壳零件图,要求:
1.编制其批量生产的机械加工工艺规程:对零件图进行工艺分析,绘制二维及三维

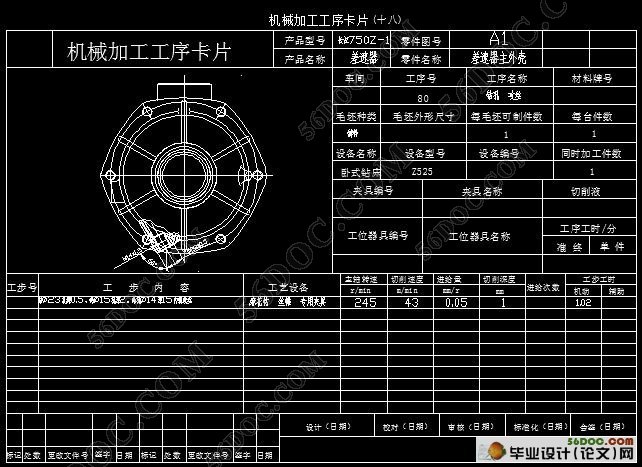

零件图(在UG NX 和AUTOCAD上),编制机械加工工艺过程卡片、机床加工工序卡

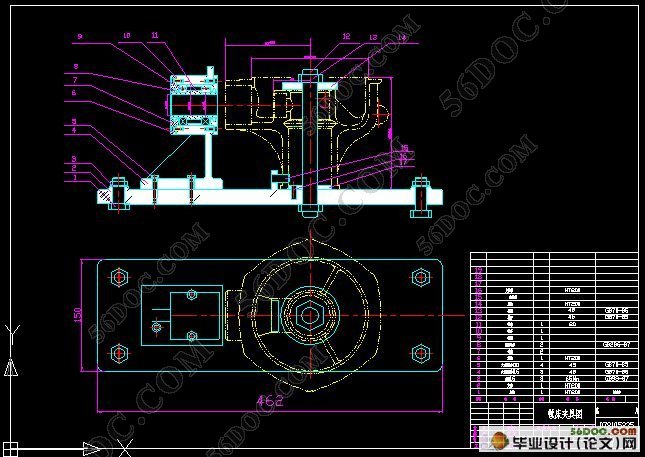

2.设计镗孔夹具:绘制二维及三维装配图。

1.零件的分析
1.1 零件的作用

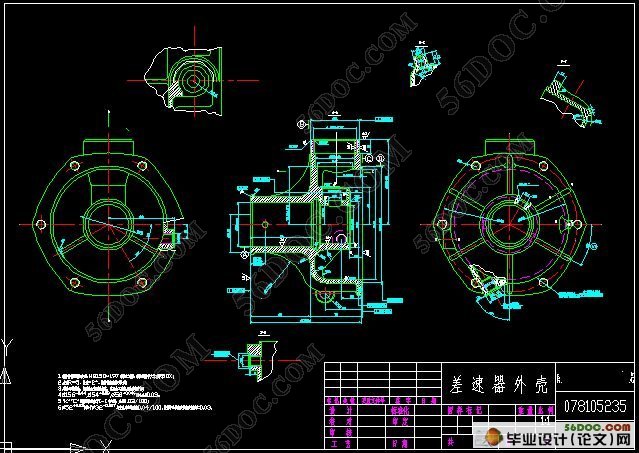

题目所给定的零件是 差速器壳(见附图1)。差速器是驱动轿的主件。差速器的作用就是在向两边半轴传递动力的同时,允许两边半轴以不同的转速11旋转,满足两边车轮尽可能以纯滚动的形式作不等距行驶,减少轮胎与地面的摩擦。普通差速器由行星齿轮、差速器壳(行星轮架)、半轴齿轮等零件组成。发动机的动力经传动轴进入差速器,直接驱动差速器壳带动行星轮轴,再由行星轮带动左、右两条半轴,分别驱动左、右车轮。
1.2 零件的工艺分析
差速器壳的零件可以分四组加工表面,图中规定了一系列技术要求:现分叙如下:
1.零件上各段外圆表面:
Φ150-0.04     公差等级 IT17,粗糙度Ra 1.6。
2.内圆孔表面:
Φ52+0.03      公差等级IT7,粗糙度Ra 1.6。
Φ32-0.027      公差等级IT7,粗糙度Ra 1.6。
Φ58+0.0046     公差等级IT13 ,粗糙度Ra 1.6。
Φ54+0.03      公差等级IT7,粗糙度Ra 1.6。
3.端面:
Φ66端面, 粗糙度Ra 12.5。
Φ74端面, 粗糙度Ra6.3
