电控式防砸车电动栏杆的设计(含CAD零件装配图,SolidWorks三维图)

电控式防砸车电动栏杆的设计(含CAD零件装配图,SolidWorks三维图)(论文说明书9000字,CAD图纸8张,SolidWorks三维图)
摘要

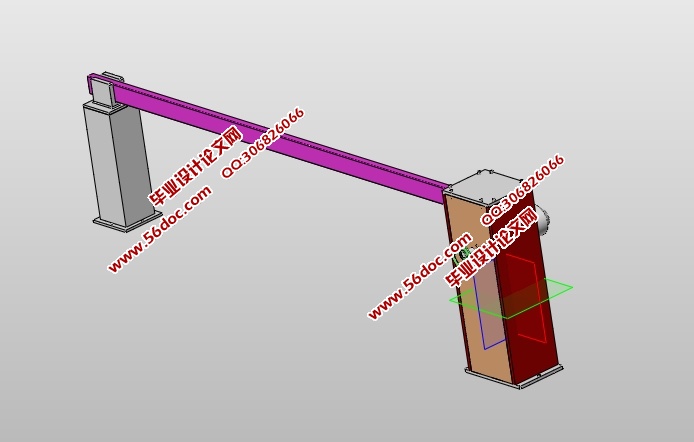

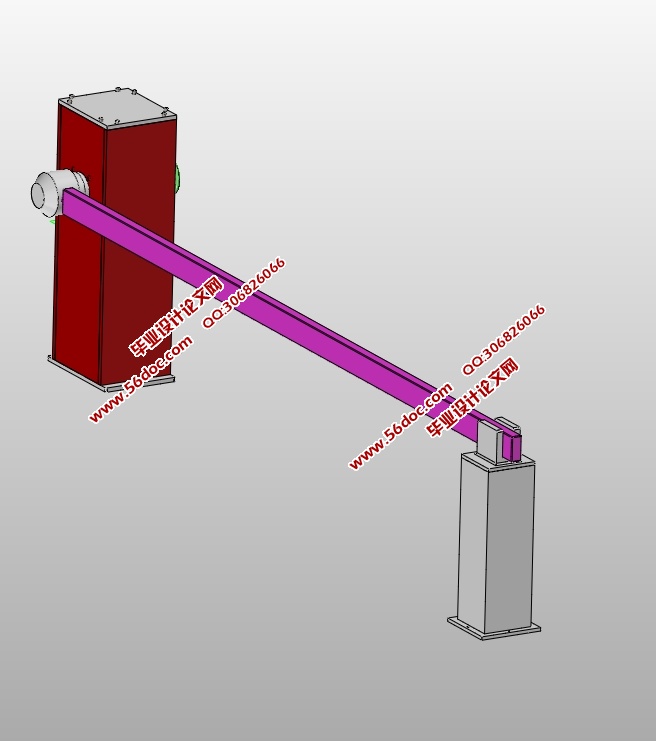

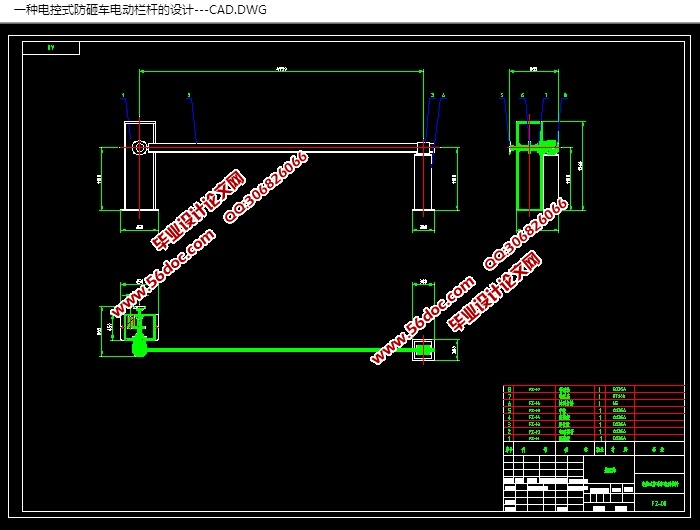

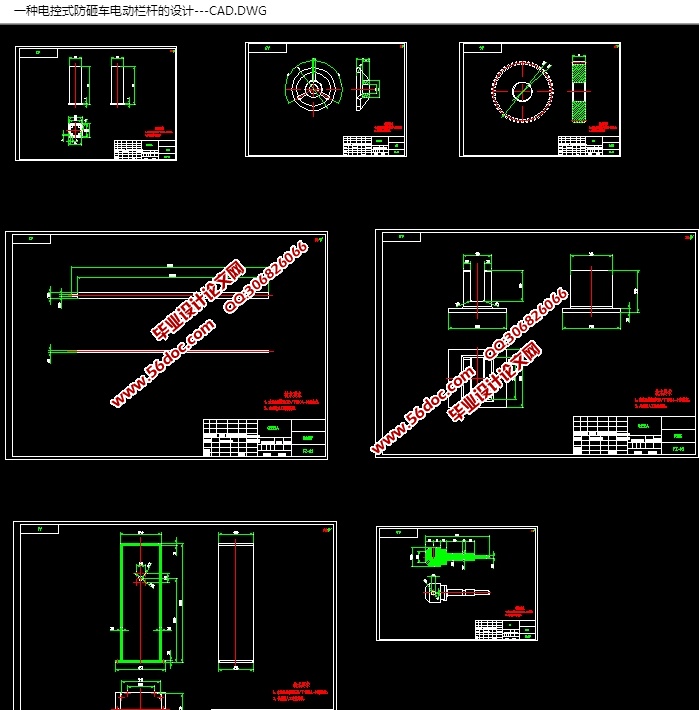

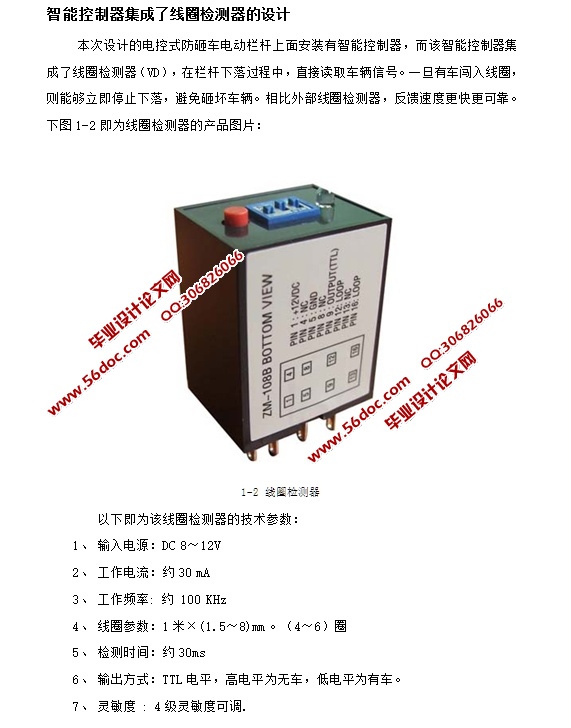

为了防止电动栏杆砸伤车辆，通常情况下用以下技术防止砸车危险，在电动栏杆上面安装有智能控制器，而该智能控制器集成了线圈检测器（VD），在栏杆下落过程中，直接读取车辆信号。一旦有车闯入线圈，则能够立即停止下落，避免砸坏车辆。相比外部线圈检测器，反馈速度更快更可靠。目前，国内电控式防砸车电动栏杆的研发也在向朝着运行高速化、功能复合化、控制智能化的方向发展，廉价，简单，方便成了电控式防砸车电动栏杆发展的主题。
本次设计在题目是一种电控式防砸车电动栏杆的设计，通过初期的制定该电动栏杆的方案，然后进行细化，对标准件例如电机、轴承进行选型计算，然后对该电动栏杆里面的关键零部件例如机架和轴等进行校核计算分析，通过这一系列的论证，从而来证明该电动栏杆的可行性和可借鉴性。

关键词：电控式防砸车电动栏杆，方案，校核，分析

主要内容
本次设计的电动栏杆适用于公路用，主要内容包括电动栏杆的整机设计和主要零部件的设计以及控制电路的设计。该产品为左侧型，适合使用温度为A级，横杆长度为2.5m，栏杆生气时间为1.4s，无故障起落次数不小于1500000次，能手动升起栏杆。
