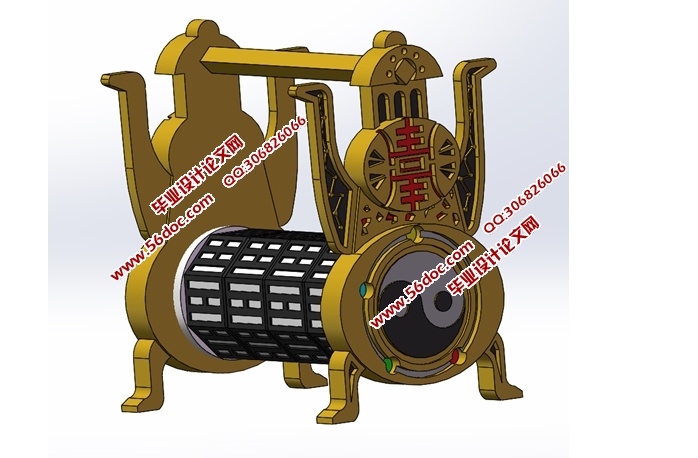

太极四环八卦密码锁3D模型设计(含CAD零件装配图,SolidWorks,STEP

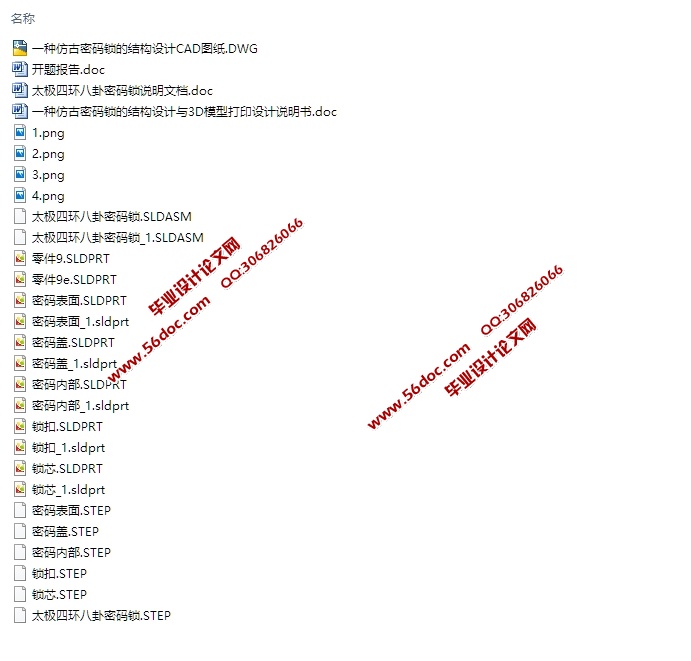

太极四环八卦密码锁3D模型设计(含CAD零件装配图,SolidWorks,STEP三维)(开题报告,论文说明书8200字,CAD图纸6张,SolidWorks三维图,STEP通用三维格式)
摘 要
    太极八卦密码锁，外形为古代横开锁为原型，加上现代密码锁内部设计，外观为西游记中太上老君所用的太极八卦炉，结合太极阴阳两鱼与金木，水，火，土五行以圆周方式排列在锁芯中连接杆线上。密码则为四位八面，每面对应一卦像。
    国内仿古密码锁的研发及制造要与全球号召的传统多变、韵味悠久等主题保持一致，仿古密码锁的研发与人类社会的进步和科学技术的水平密切相关。
    本次设计是一种仿古密码锁的结构设计与3D模型打印，通过对传统的仿古密码锁结构进行优化，使得此种类型的仿古密码锁的使用范围更广泛，更加灵活，并且对今后的选型设计工作有一定的参考价值。
关键词：仿古密码锁；机械工业；改进；参考价值

本课题研究的内容
    本设计主要针对一种仿古密码锁的结构进行设计，先规划出仿古密码锁的整体方案，然后从这个方案入手，具体细化出具体内部结构，其具体内部结构主要包括以下几个方面：
    1、该仿古密码锁的方案设计，通过查找相关资料和文献，确定仿古密码锁的总体方案以及组成结构。
    2、对确定好的方案进行结构在细化，包括该装置中零件所使用的材料的确定以及结构的确定。
    3、仿古密码锁的方案的分析和确定。
    4、运用三维绘图软件绘制仿古密码锁的三维图纸。

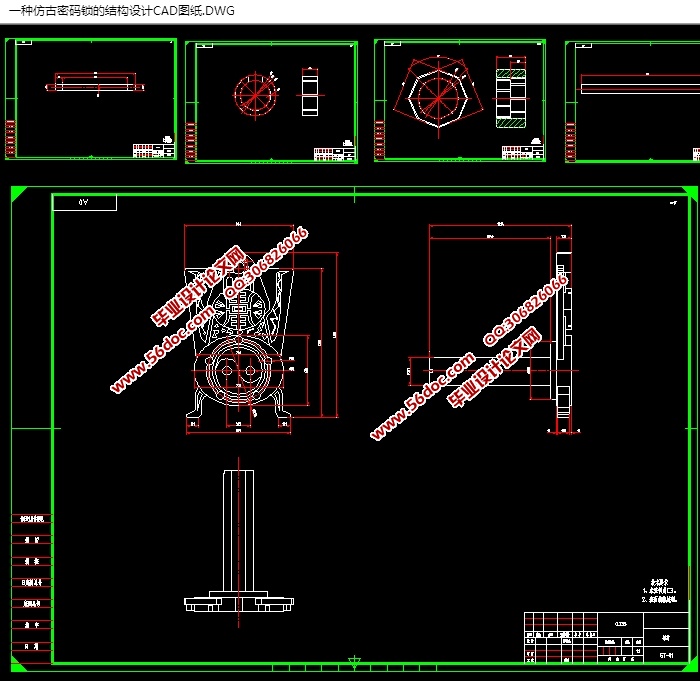

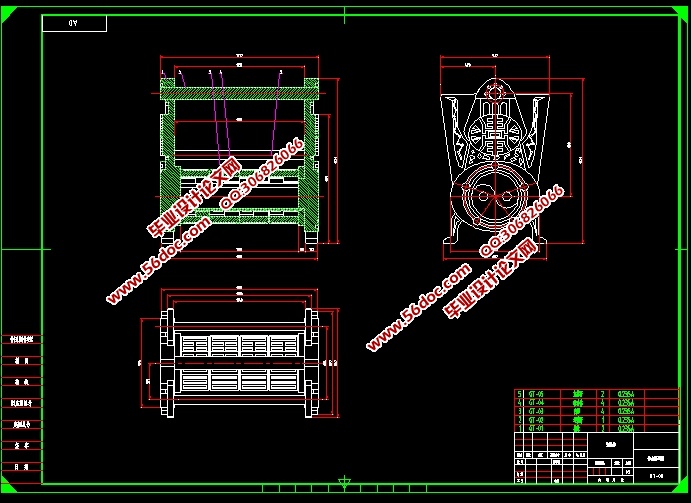

    5、运用AUTOCAD软件绘制出仿古密码锁的二维零件图纸。
    6、编写和整理设计说明书。


目 录
摘 要    I
Abstract    II
1 引 言    1
   1.1课题的来源与研究的目的和意义    1
   1.2本课题研究的内容    1
   1.3传统意义上锁的介绍    2
     1.3.1 锁的功能    2
2 Creo设计基础    2
   2.1草图绘制    5
   2.2基准特征，参考几何体的创建    6
   2.3拉伸、旋转、扫描和放样特征建    7
   2.4工程图的设计    10
   2.5装配设计    11
3仿古密码锁总体结构的设计    12

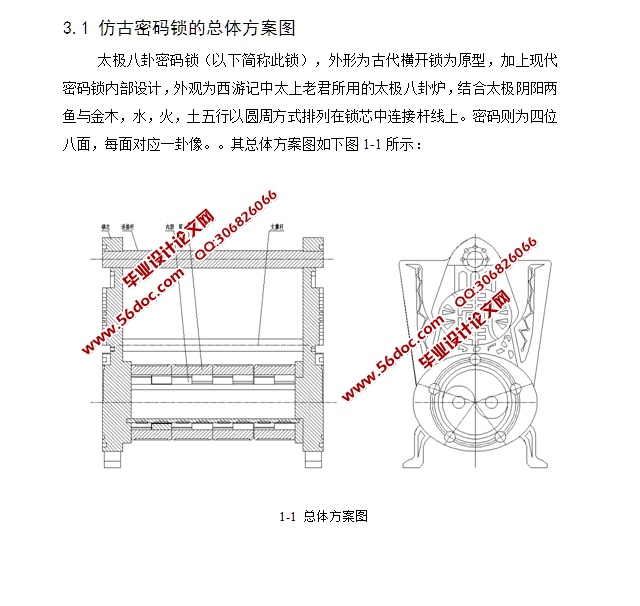

   3.1仿古密码锁的总体方案图    12
4各主要零部件强度的校核    14
   4.1连接杆强度的校核与计算    14
   4.2螺栓强度的校核计算    15
5仿古密码锁中主要零件的三维建模    17
   5.1锁芯的三维建模    18
   5.2连接杆的三维建模    19
   5.3内胆的三维建模    21
   5.4总装图的三维建模    23
6设计总结    24
结    论    25
致    谢    26
参考文献    27
