移动带式输送机设计(含CAD零件装配图,SolidWorks三维图)

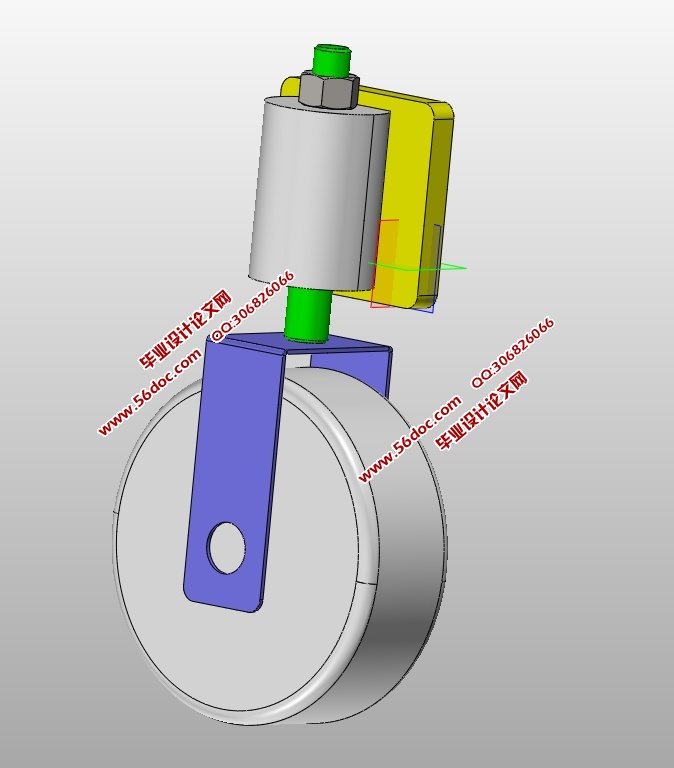

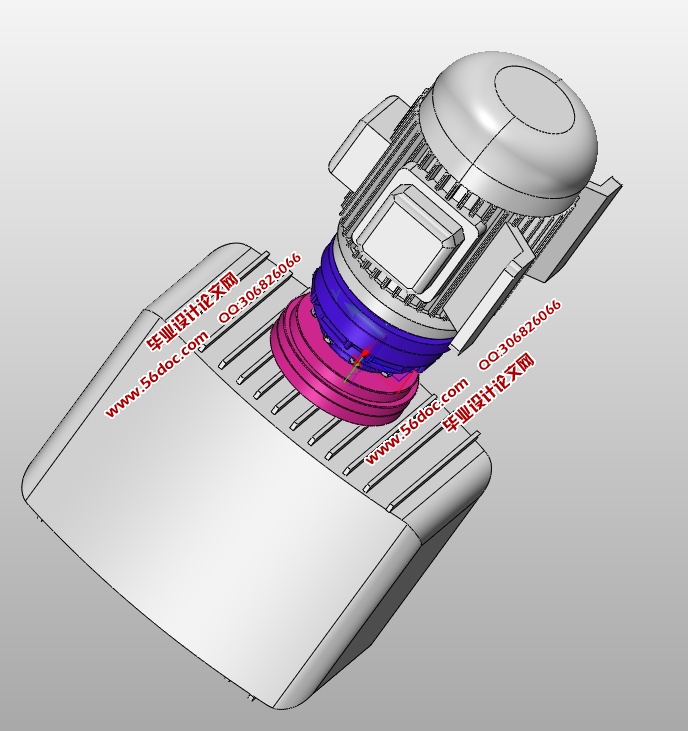

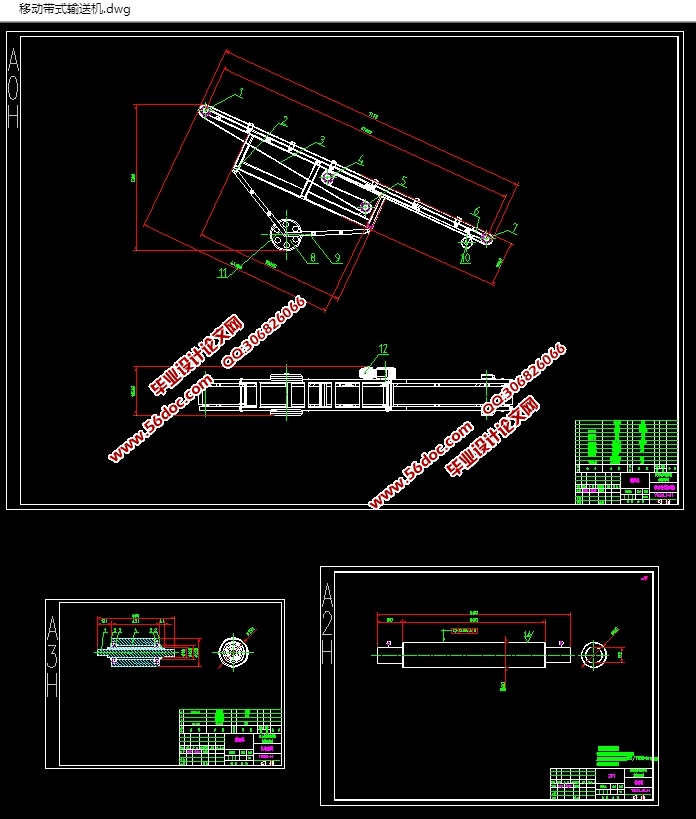

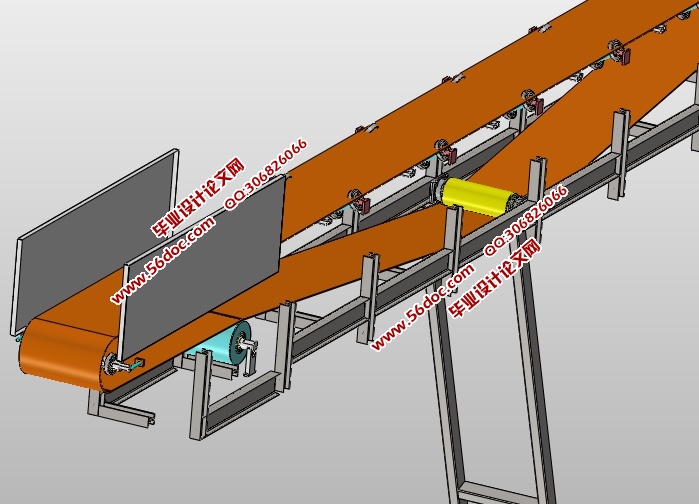

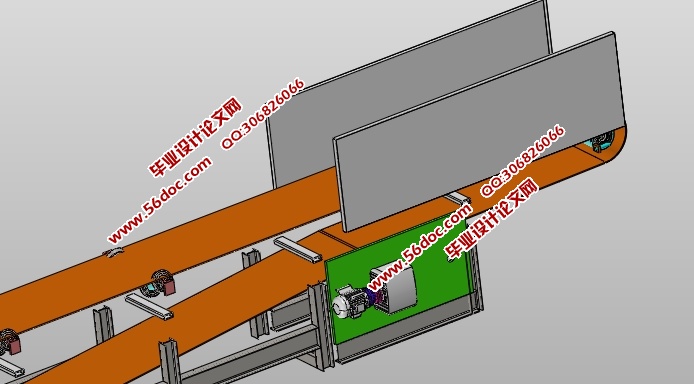

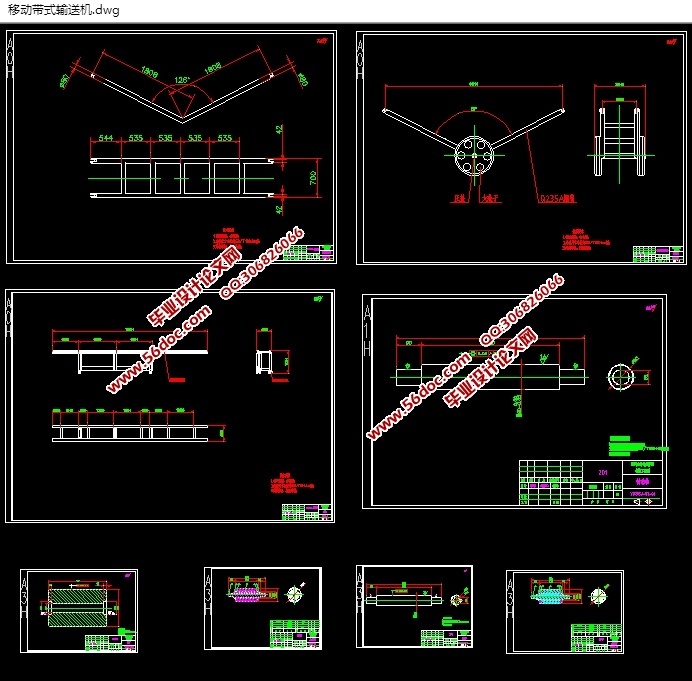

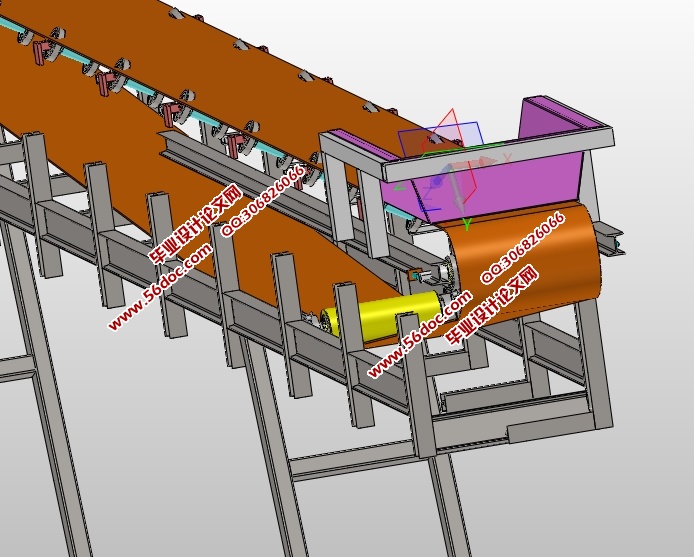

移动带式输送机设计(含CAD零件装配图,SolidWorks三维图)(论文说明书15000字,CAD图纸11张,SolidWorks三维图)
本次毕业设计是关于移动式带式输送机的设计。首先对移动带式输送机作了简单的概述；接着分析了移动带式输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。普通型带式输送机由六个主要部件组成：传动装置，机尾或导回装置，中部机架，拉紧装置以及移动。最后简单的说明了输送机的安装与维护。目前，移动输送机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式移动输送机就是其中的一个。在移动带式输送机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造移动带式输送机过程中存在着很多不足。本次移动带式输送机设计代表了设计的一般过程, 对今后的选型设计工作有一定的参考价值。
关键词：移动带式输送机 传动装置 导回装置

.1带式输送机的工作原理

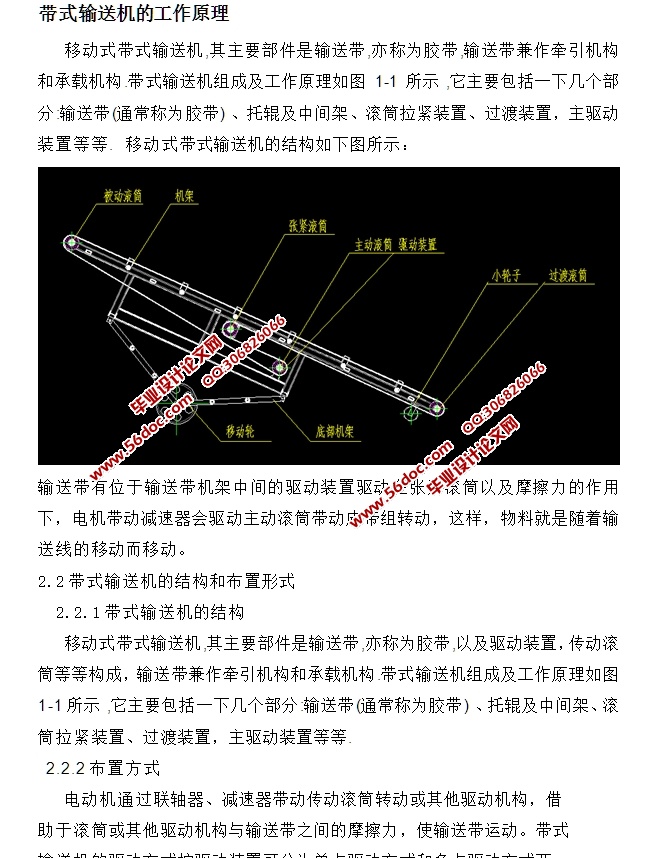

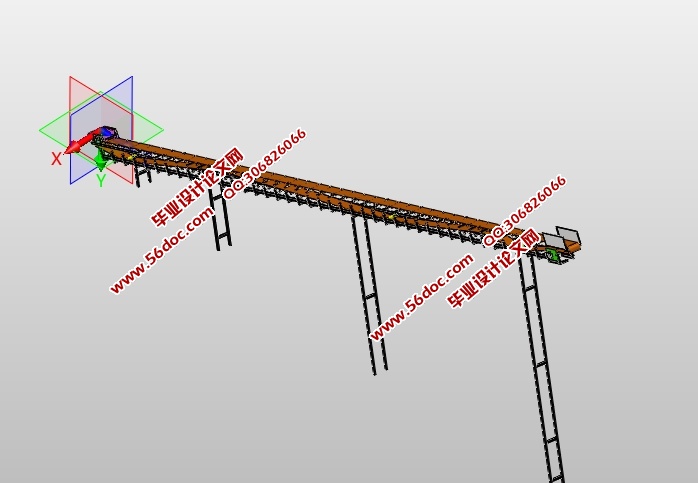

   移动式带式输送机,其主要部件是输送带,亦称为胶带,输送带兼作牵引机构和承载机构.带式输送机组成及工作原理如图1-1所示 ,它主要包括一下几个部分:输送带(通常称为胶带) 、托辊及中间架、滚筒拉紧装置、过渡装置，主驱动装置等等.  移动式带式输送机的结构如下图所示：

输送带有位于输送带机架中间的驱动装置驱动在张紧滚筒以及摩擦力的作用下，电机带动减速器会驱动主动滚筒带动皮带组转动，这样，物料就是随着输送线的移动而移动。
2.2带式输送机的结构和布置形式
  2.2.1带式输送机的结构
   移动式带式输送机,其主要部件是输送带,亦称为胶带,以及驱动装置，传动滚筒等等构成，输送带兼作牵引机构和承载机构.带式输送机组成及工作原理如图1-1所示 ,它主要包括一下几个部分:输送带(通常称为胶带) 、托辊及中间架、滚筒拉紧装置、过渡装置，主驱动装置等等.


目录
摘要    1
Abstract    2
第一章 绪论    3
  1.1带式输送机的发展概况.................................................................................................4
   1.2带式输送机的应用........................................................................................................... 5
   1.3课题研究的内容.................................................................................................................6
   1.4各种带式输送机的特点.................................................................................................7
   1.5带式输送机的发展方向.................................................................................................8
第二章 移动式带式输送机.............................................................................................9
2.1带式输送机的工作原理    ..11
2.2带式输送机的结构和布置形式    12
    2.2.1带式输送机的结构......................................................................................13
    2.2.2带式输送机的布置方式.............................................................................14
2.3运行阻力的计算    15
第三章 带式输送机的设计计算    17
3.1带速和槽角的确定    19
3.2驱动装置的确定    20
   3.3最小张力点的设计计算    22
   3.4电机的选择与计算.........................................................................................................24
   3.5减速器的选择与计算........................................................................................25
第四章 各主要零件强度的校核计算...........................................................................................26
   4.1轴承强度的校核......................................................................................................27
   4.2槽钢支架的强度校核..............................................................................................28
   4.3联轴器的强度校核..................................................................................................29
第五章 移动带式输送机的三维建模.........................................................................30
   5.1底部机架的三维建模...........................................................................................31
   5.2驱动装置的三维建模............................................................................................32
   5.3轮子的三维建模.....................................................................................................34
   5.4移动式带式输送机的三维建模.............................................................................35
第六章三维软件设计总结..............................................................................................37
致谢    38
参考文献    39
