固定式煤炭采样机采掘臂设计(含CAD零件装配图,SolidWorks三维图)

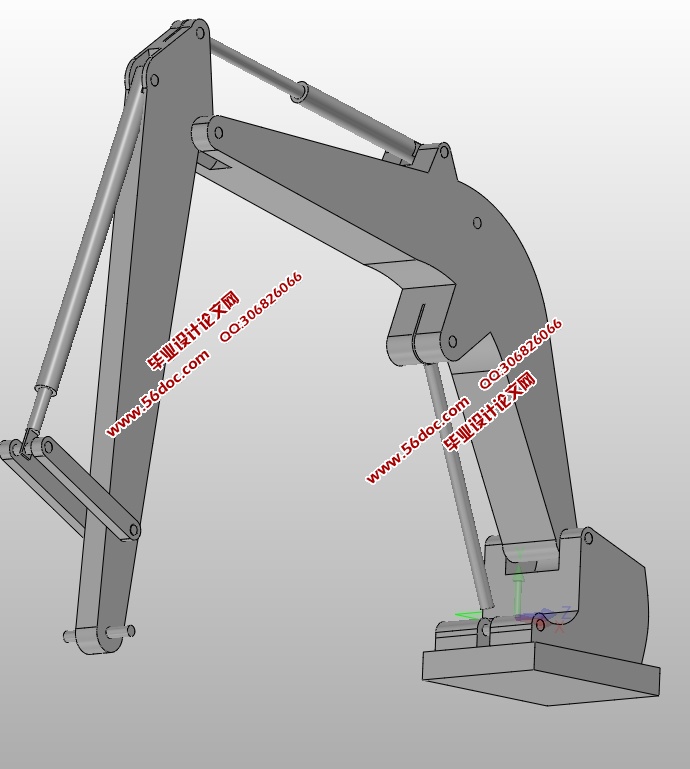

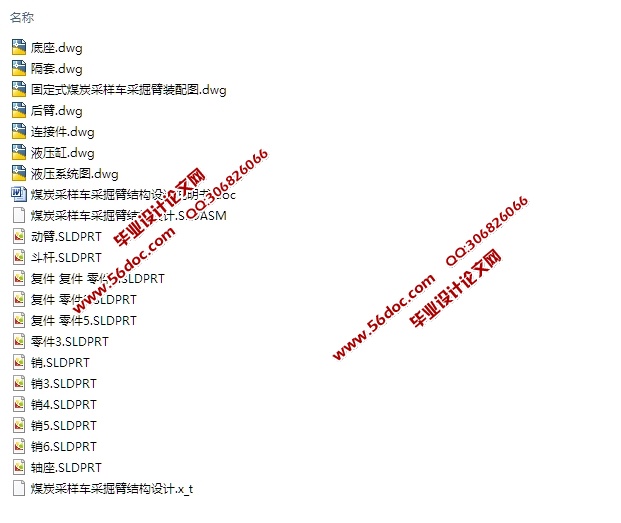

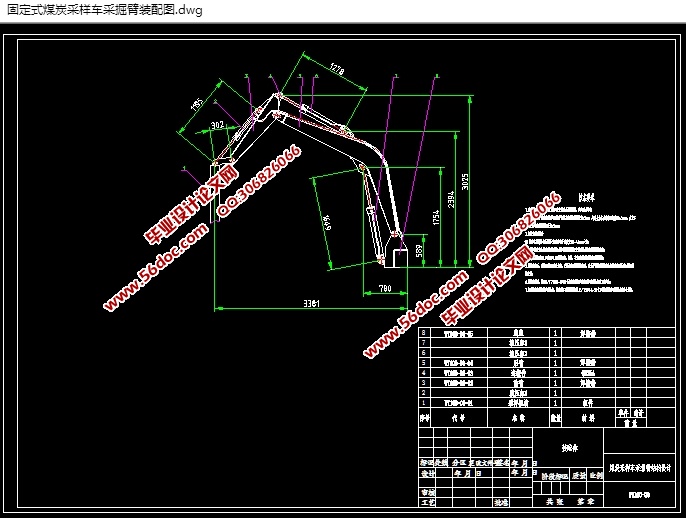

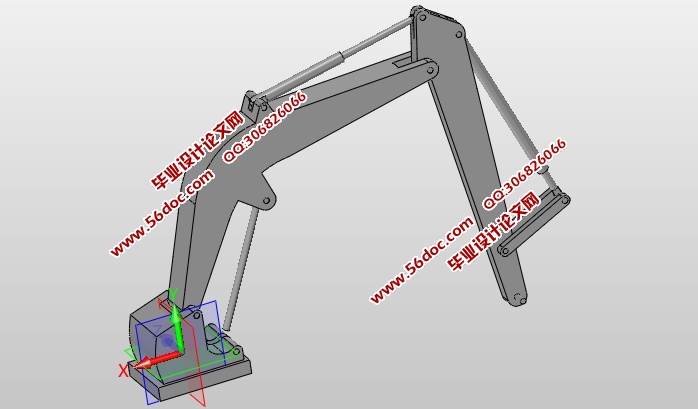

固定式煤炭采样机采掘臂设计(含CAD零件装配图,SolidWorks三维图)(论文说明书9600字,CAD图纸7张,SolidWorks三维图,x_t通用三维格式)
摘要
    煤炭采样机是煤矿企业主要使用的几种设备之一，随着机械工业的进步和发展，各种不同类型的固定式煤炭采样机采掘臂将会被应用到各种场合，与此同时，由于以往煤炭采样机采掘臂的结构以及装配工艺之间的限制，使得固定式煤炭采样机采掘臂的出现故障的频率越来越频繁，如果不对固定式煤炭采样机采掘臂进行优化设计，最基本的就是不能保证常规的煤炭采样作业不能顺利完成，严重的会导致煤炭采样机出现安全事故，在以前，我国对这种现状的重视程度还是不够，即在固定式煤炭采样机采掘臂上有自带的检修工具，但这对于难度大点的检修工作就带来困难，如果发生故障，根本就不能够使用，而对于固定式煤炭采样机采掘臂的设计，主要是考虑其液压系统的设计以及各个主臂等等的设计校核等，只有通过对液压缸进行正确的选型，对采掘臂进行强度校核，才能够设计出满意的固定式煤炭采样机采掘臂。
    本次设计是关于固定式煤炭采样机采掘臂的设计，通过对传统的固定式煤炭采样机采掘臂结构进行了改进和优化，对它的机械结构和液压系统进行设计，使得此种类型的固定式煤炭采样机采掘臂的使用范围更广泛，更加灵活，并且对今后的选型设计工作有一定的参考价值。

关键词：采掘臂；液压；固定式煤炭采样机采掘臂；参考

固定式煤炭采样机采掘臂总体结构的设计

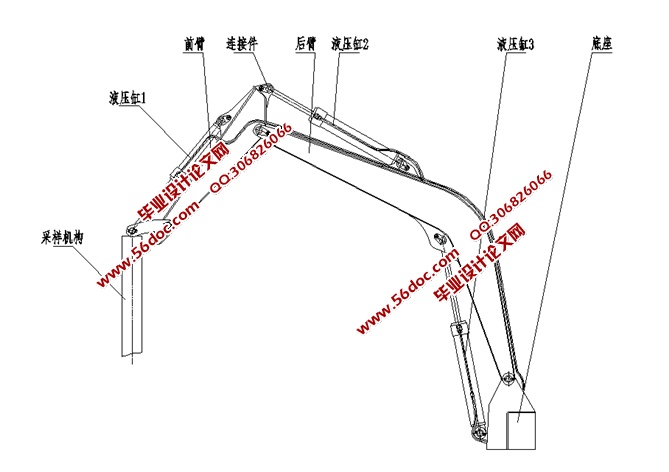

2.1 固定式煤炭采样机采掘臂的总体方案图
固定式煤炭采样机采掘臂一般常见于对煤炭进行采样的场所，当需要对煤炭进行采样作业时，启动固定式煤炭采样机采掘臂，液压缸打开行程，从而来推动采煤机大臂摆动，该固定式煤炭采样机采掘臂上面的采煤庄子会慢慢上升，当采煤取样作业完成后，液压缸缓缓缩回行程，这样就完成了一次采样过程。

2.2.固定式煤炭采样机采掘臂的总体设计
2.2.1 确定固定式煤炭采样机采掘臂参数的原则
    1、要满足配套设备的相关要求；
    2、与固定式煤炭采样机采掘臂的工作方式相适应；
    3、结构紧凑，操作方便；
    4、固定式煤炭采样机采掘臂的工作稳定性好。
2.2.2 确定固定式煤炭采样机采掘臂结构参数的内容
    1、确定正常工作条件下，固定式煤炭采样机采掘臂与相应设备的位置关系；
    2、确定固定式煤炭采样机采掘臂总体与主要部件的布置与尺。
2.2.3 固定式煤炭采样机采掘臂主要尺寸的确定
    1、固定式煤炭采样机采掘臂高度
    2、固定式煤炭采样机采掘臂伸缩比
    固定式煤炭采样机采掘臂的伸缩比指最大与最小固定式煤炭采样机采掘臂高度之比值为： 代入数据得m=1.3。


目 录
摘要    I
Abstract    II
1引言    1
  1.1研究的目的和意义    1
  1.2研究的内容    3
  1.3本课题的发展现状    5
  1.4液压传动的基础知识    5
  1.5采样车的选型    7
  1.6同类型产品的比较    7
2固定式煤炭采样机采掘臂总体结构的设计    7
  2.1固定式煤炭采样机采掘臂的总体方案图    9
  2.2固定式煤炭采样机采掘臂的总体设计    10
     2.2.1确定固定式煤炭采样机采掘臂参数的原则    11
     2.2.2确定固定式煤炭采样机采掘臂结构参数的内容    12
     2.2.3固定式煤炭采样机采掘臂主要参数的确定    13
  2.3液压元件的选取与计算    17
  2.4液压缸的选型计算    17
     2.4.1缸体壁厚的计算    18
     2.4.2缸底厚度的计算    19
     2.4.3缸筒发生完全塑性变形的压力计算    19
     2.4.4缸筒径向变形计算    20
     2.4.5活塞杆强度的计算    21
     2.4.6管路的设计    22
3负载图和速度图的确定    23
4固定式煤炭采样机采掘臂的控制原理    23
5固定式煤炭采样机采掘臂的三维建模    24
结论    25
致谢    26
参考文献    27
