人民币清分机总体设计(含CAD零件装配图,SolidWorks三维图)

人民币清分机总体设计(含CAD零件装配图,SolidWorks三维图)(论文说明书8700字,CAD图纸8张,SolidWorks三维图)

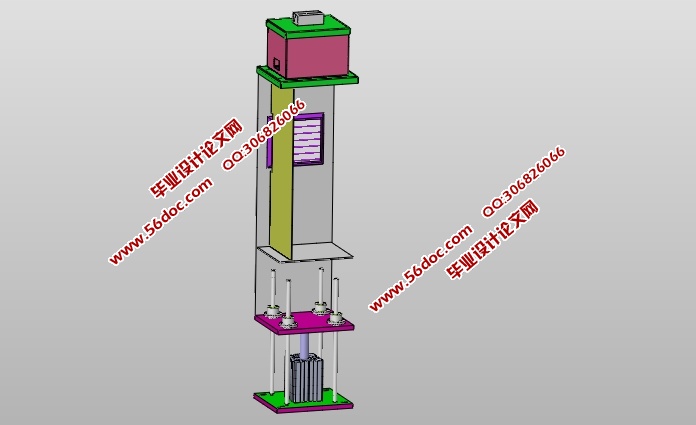

摘要
本设计主要针对目前城市公交公司、商贸和银行关于钱币的分类、清点、整理需求而设计。目前以上场合的钱币分类主要依赖于人工，人力成本高且效率低下。本机械设备的主要功能是对混杂在一起的各种纸币和硬币进行分类、清点、整理。本设计准确、实用。可部分或者全部替代人工，减少人力成本。
本设计的创新点主要有：（1）功能齐全，可同时实现硬币和纸币的分类、清点、整理。（2）结构紧凑，该设计中各模块排列紧凑。（3）该设计过程采用模块化设计，较多采用成熟技术，开发周期短。可靠性高。
本文运用大学所学的知识，提出了人民币清分机的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验，构建了人民币清分机的设计总的指导思想，从而得出了该人民币清分机的设计的优点是高效，经济。

关键词：钱币；机械设备；钱币自动分类；经济

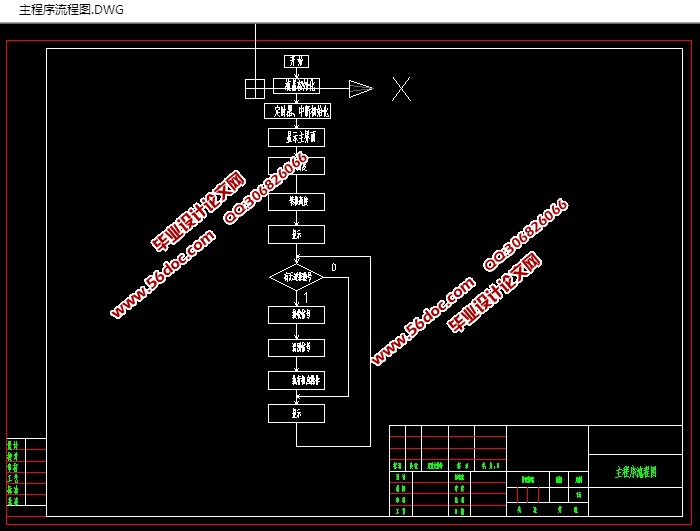

人民币清分机硬件系统总体框图的设计
本次设计的人民币清分机以AT89C51为核心，将其作为主控芯片来处理各个模块的运营

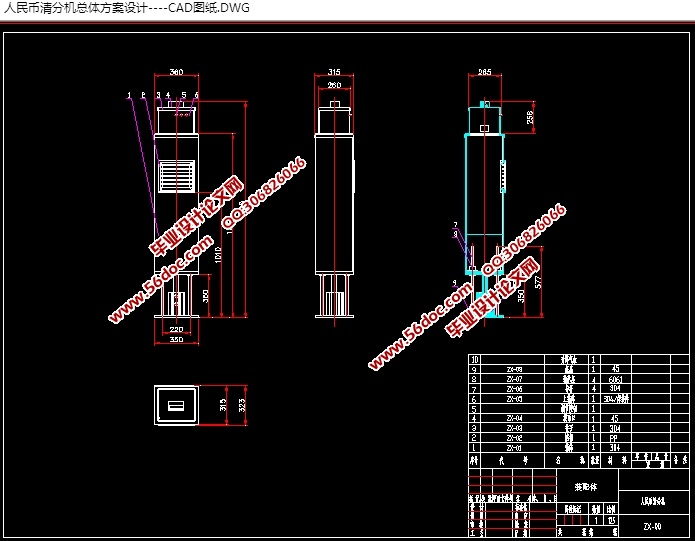

3 人民币清分机自动升降装置的方案设计

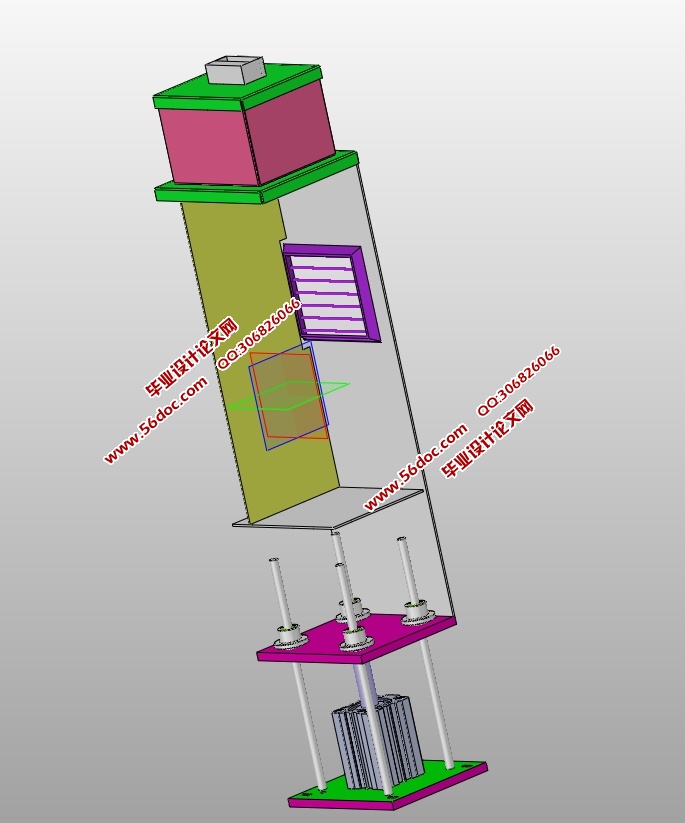

3.1人民币清分机的工作原理

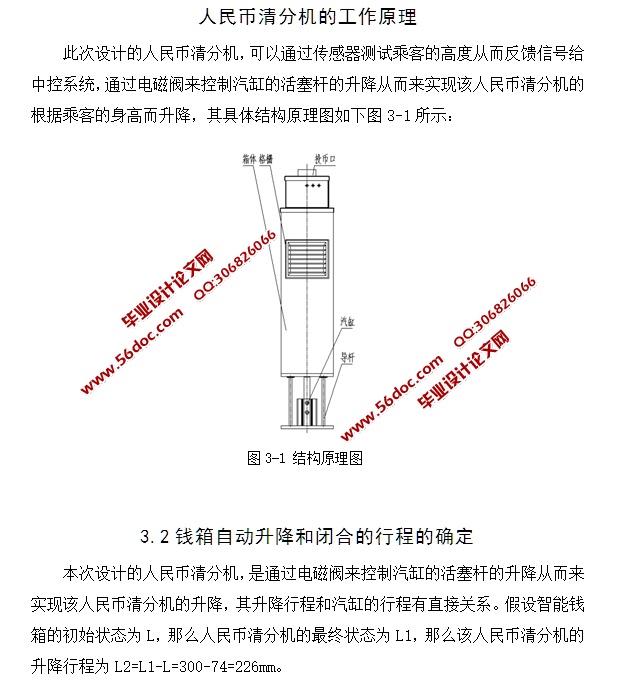

此次设计的人民币清分机，可以通过传感器测试乘客的高度从而反馈信号给中控系统，通过电磁阀来控制汽缸的活塞杆的升降从而来实现该人民币清分机的根据乘客的身高而升降

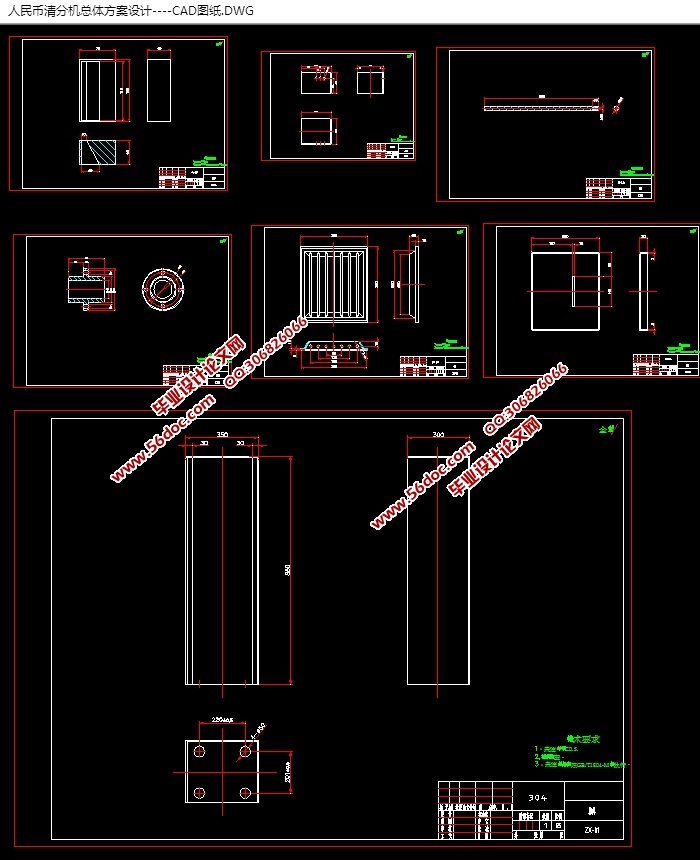

3.2钱箱自动升降和闭合的行程的确定
本次设计的人民币清分机，是通过电磁阀来控制汽缸的活塞杆的升降从而来实现该人民币清分机的升降，其升降行程和汽缸的行程有直接关系。假设智能钱箱的初始状态为L，那么人民币清分机的最终状态为L1，那么该人民币清分机的升降行程为L2=L1-L=300-74=226mm。
