果蔬切割机的设计(含CAD零件装配图,SolidWorks三维)

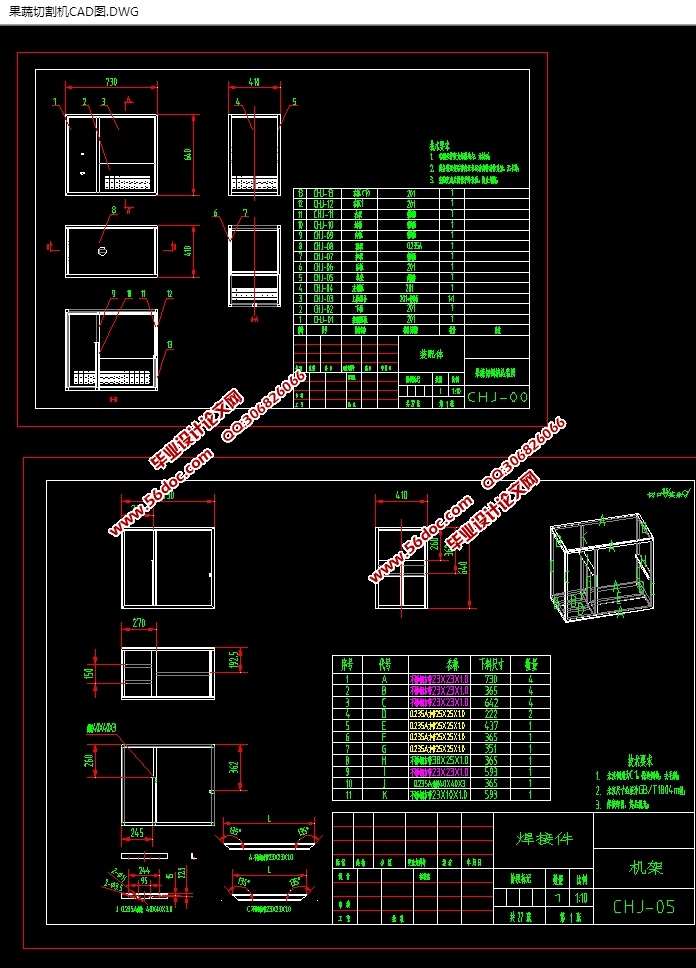

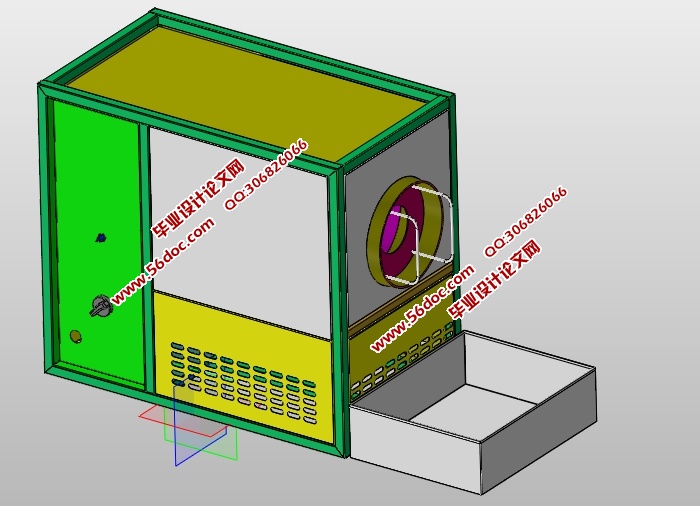

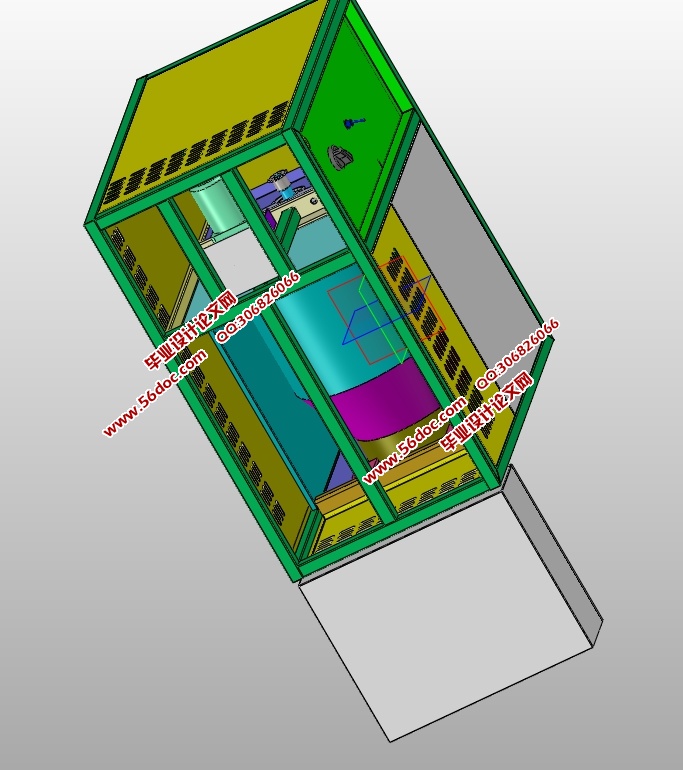

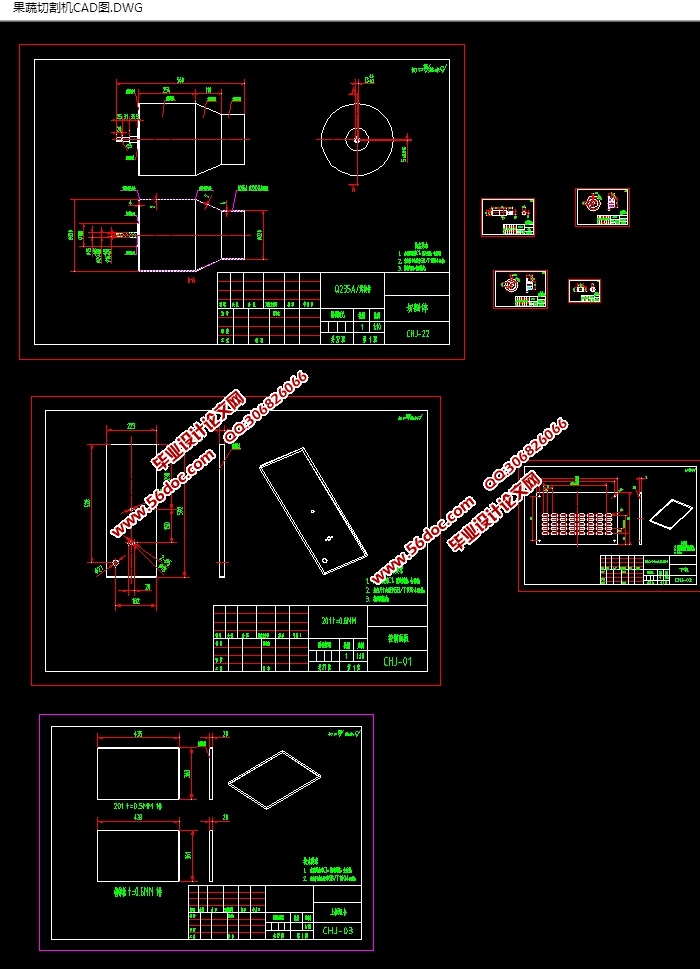

果蔬切割机的设计(含CAD零件装配图,SolidWorks三维)(论文说明书10600字,CAD图纸10张,SolidWorks三维图)
摘要：本课题来源于当今社会机械工业果蔬切割设备的创新和更新换代基础之上，通过设计出果蔬切割机，从而来满足当今社会果蔬切割设备不足的缺陷。
国内果蔬切割设备的研发及制造要与全球号召的高效经济、切割质量好，效率高等主题保持一致。近期对机械行业中果蔬切割的使用情况进行了调查，发现在日常生活中，果蔬作为绿色食品，是人们的生活的需要。自然而然在机械设备中它们的加工也有着严格的要求。传统的果蔬在没有自动切割设备而需要人工切割的情况下，切割效率低下，劳动强度大，所以设计一个专用的果蔬切割势在必行。
本文运用大学所学的知识，提出了果蔬切割机的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验，构建了果蔬切割机总的指导思想，从而得出了该果蔬切割机的优点是高效，经济，并且质量高，运行平稳的结论。
关键词： 果蔬切割机；设备；结构；设计

结构分析
根据课题，我们要设计的果蔬切割机，是针对果蔬的数量很多，并且需要常常变换大小的，我们采用人工放果蔬进去，当果蔬放进去果蔬皮的那个切割体的时候，就会随着切割体一起旋转，果蔬在气割体里面转动，由于切割体里面有刀片，随着切割体的旋转，就实现了果蔬的切割，人工把果蔬一下子全部倒入切割体，电机通过链传动带动切割体旋转，当旋转到一定的时候，果蔬皮就会自己去除干净，达到了我们需要的目的。


目 录
绪  论    1
 1. 课题来源及研究目的和意义    1
 2. 果蔬切割机的发展历程    1
 3. 果蔬切割机的方案分析    3
    3.1 结构分析    6

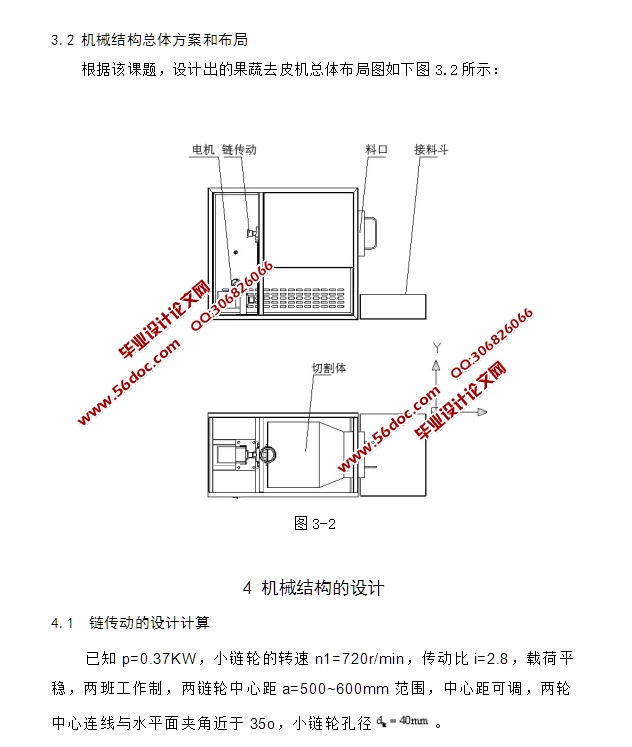

    3.2 机械结构总体方案和布局    10
 4. 机械结构的设计    14
    4.1链传动的设计计算    16
    4.2电机的选用    18
    4.3轴的设计计算    18
    4.4轴承的设计计算    18
    4.5键的选择    20
    4.6轴的校核    21
    4.7轴承的校核    22
 5. 机架的设计    24
 6. 结构设计及三维建模    26
    6.1结构中用到的非标准件建模    26
 7. 三维软件设计总结    27
 结  论    28
 参 考 文 献    29
 致  谢    30
