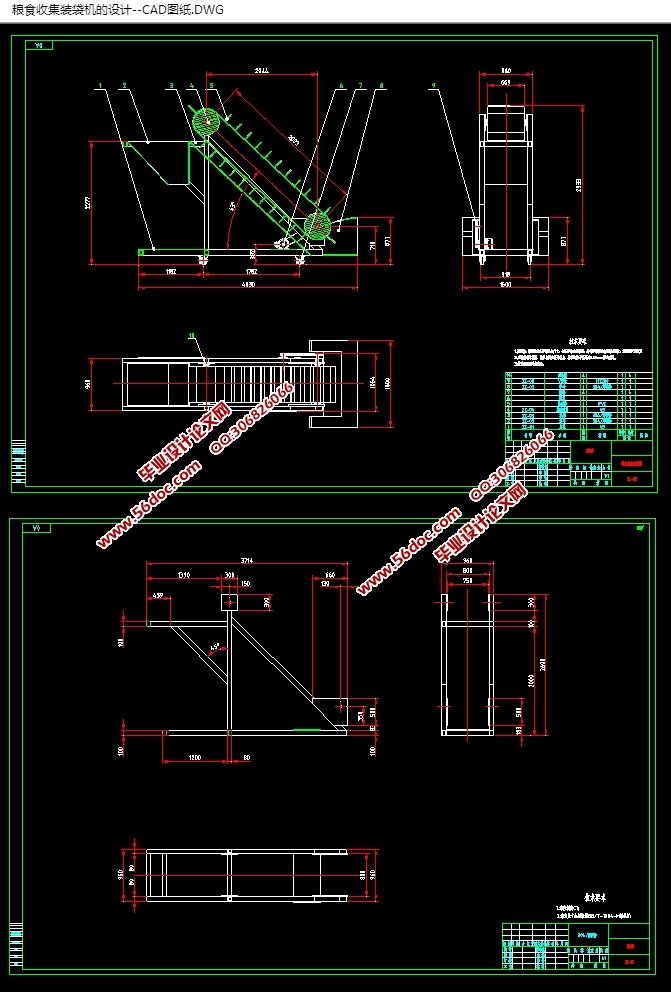

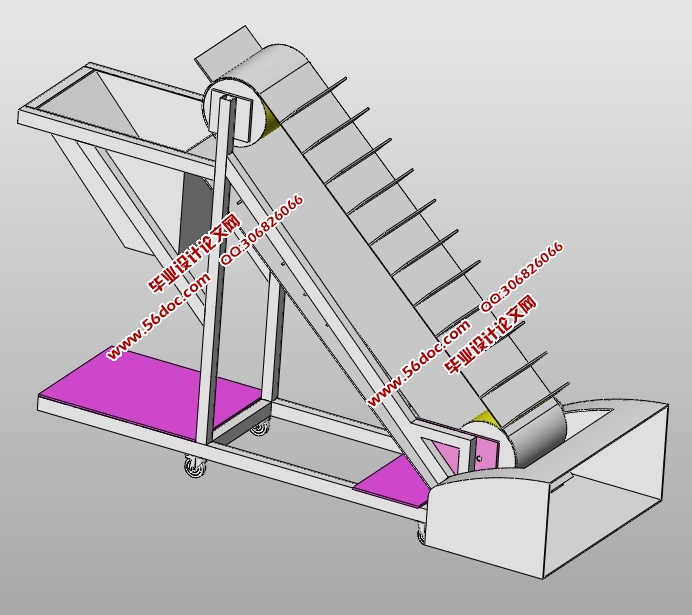

粮食收集装袋机的设计(含CAD零件装配图,SolidWorks三维图)(论文说明书7000字,CAD图纸2张,SolidWorks三维图)
本课题研究一种粮食收集装袋机,研究一种高速、轻型、低成本,高速的粮食收集装袋机,该种类型设备的设计,不但在自动化领域是一个新的突破,对粮食的输送领域的理论和应用来说,也是一个新的发展方向。对推动机构设计理论、散装粮食收集技术、计算机控制技术、技术经济分析等多学科交叉,具有重要理论意义和工程实用价值。

本课题研究的内容
 本论文主要研究运用SolidWorks对粮食收集装袋机进行设计。在设计过程中,了解SolidWorks的各种功能。
 本设计主要针对粮食收集装袋机进行设计,先规划出粮食收集装袋机的整体结构方案,然后从这个方案入手,具体细化出具体内部结构,其具体内部结构主要包括以下几个方面:
1、粮食收集装袋机的收集装置的设计,确实具体结构是回转式或者是直线式。
2、粮食收集装袋机的执行机构的选择,从齿轮传动、链轮传动,V带传动中经过思量选择V带传动机构。
3、该粮食收集装袋机可以实现自动收集散装粮食,能够通过人工通过控制按钮操作,可以实现散装粮食的自动收集。
4、粮食收集装袋机的结构的设计。

dedecms.com

通过了解实际粮食收集装袋机的相关结构组成以及在网上查找大量关于粮食收集器的资料,经过考证,该粮食收集装袋机的设计方案可行,能够为后续的粮食收集装袋机的生产带来一定的参考价值和借鉴意义。

2.1 粮食收集装袋机的结构原理

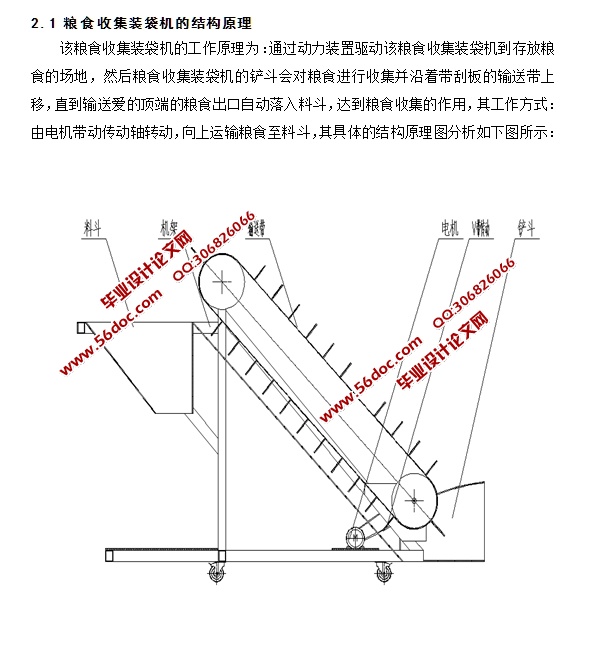

该粮食收集装袋机的工作原理为:通过动力装置驱动该粮食收集装袋机到存放粮食的场地,然后粮食收集装袋机的铲斗会对粮食进行收集并沿着带刮板的输送带上移,直到输送爱的顶端的粮食出口自动落入料斗,达到粮食收集的作用,其工作方式:由电机带动传动轴转动,向上运输粮食至料斗,其具体的结构原理图分析如下图所示:

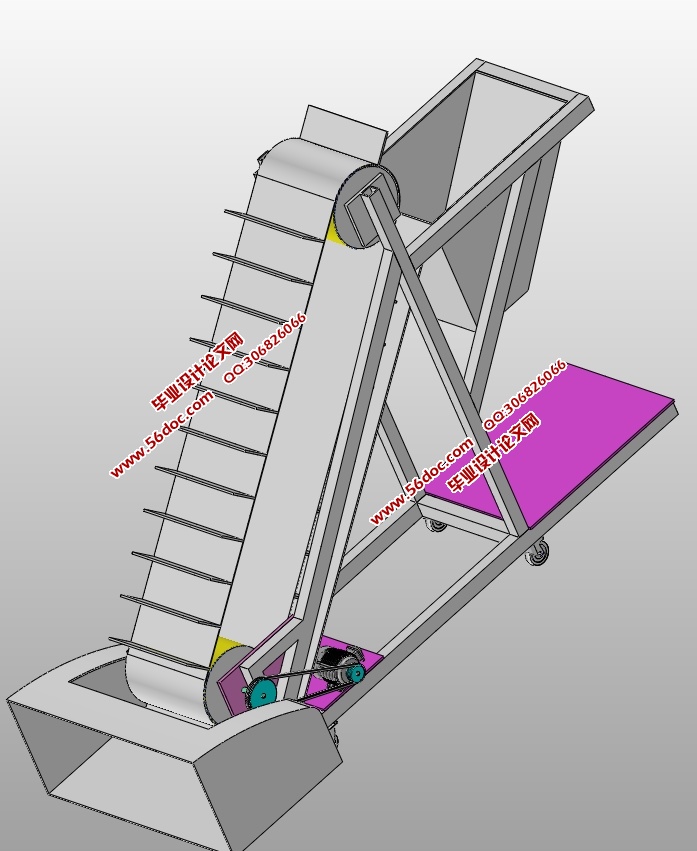

2.2粮食收集装袋机的结构

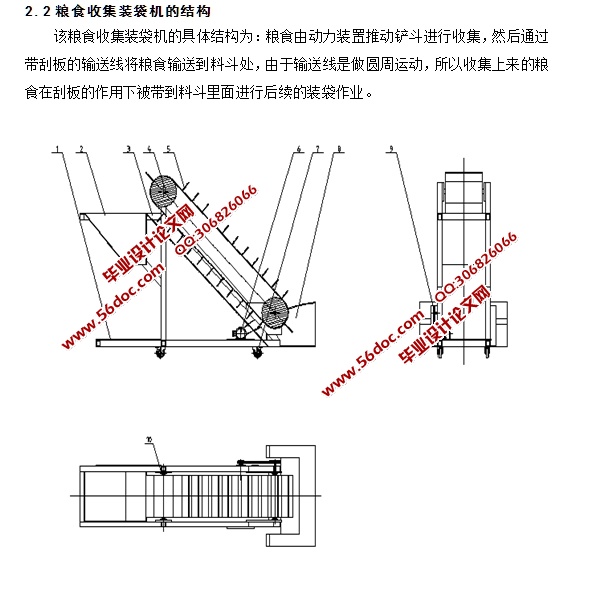

该粮食收集装袋机的具体结构为:粮食由动力装置推动铲斗进行收集,然后通过带刮板的输送线将粮食输送到料斗处,由于输送线是做圆周运动,所以收集上来的粮食在刮板的作用下被带到料斗里面进行后续的装袋作业。
 2.2.1收集机构
   收集机构主要有铲斗和带刮板输送线组成,通过动力装置将粮食收集装袋机驱动到待收集粮食的位置进行收集。

内容来自dedecms



织梦好,好织梦

粮食收集装袋机的设计(含CAD零件装配图,SolidWorks三维图)
粮食收集装袋机的设计(含CAD零件装配图,SolidWorks三维图)
粮食收集装袋机的设计(含CAD零件装配图,SolidWorks三维图)
粮食收集装袋机的设计(含CAD零件装配图,SolidWorks三维图)
粮食收集装袋机的设计(含CAD零件装配图,SolidWorks三维图) copyright dedecms
粮食收集装袋机的设计(含CAD零件装配图,SolidWorks三维图)


目 录
第一章 绪  论    1
     1.1课题的来源与研究的目的和意义    1
     1.2本课题研究的内容    2
第二章 粮食收集装袋机总体结构的设计    4
     2.1粮食收集装袋机的结构原理    6
     2.2粮食收集装袋机的结构    8
       2.2.1收集机构    9
       2.2.2输送机构    10
       2.2.3驱动机构    10
第三章 机械传动部分的设计计算    11
     3.1电机的选型计算    12

本文来自织梦


     3.2 V带传动的设计计算    12
     3.3带传动的设计    12
       3.3.1设计功率    13
       3.3.2 选定带型    14
       3.3.3 传动比    15
       3.3.4 小带轮基准直径    15
       3.3.5 大带轮基准直径    15
       3.3.6 带速验算    16
       3.3.7 初定轴间距    16
       3.3.8 所需带的基准长度    17
       3.3.9 实际轴间距    18
       3.3.10 小带轮包角    19
       3.3.11单根V带的基本额定功率    20
本文来自织梦

       3.3.12  时单根V带型额定功率增量    21
       3.3.13 V带的根数    21
       3.3.14 单根V带的预紧力    22
       3.3.15作用在轴上的力    23
       3.3.16带轮的结构和尺寸    24
     3.4传动轴的设计计算    24
第四章 各主要零部件强度的校核    25
     4.1轴承强度的校核计算    27
第五章 主要部分的三维建模    29
第六章 电气控制部分的设计与安装    30
结    论    31
致    谢    32
参考文献    33 织梦内容管理系统
