二级闭式齿轮减速器设计(含CAD装配图,SolidWorks三维图)

二级闭式齿轮减速器设计(含CAD装配图,SolidWorks三维图)(论文说明书6800字,CAD图纸1张,SolidWorks三维图)

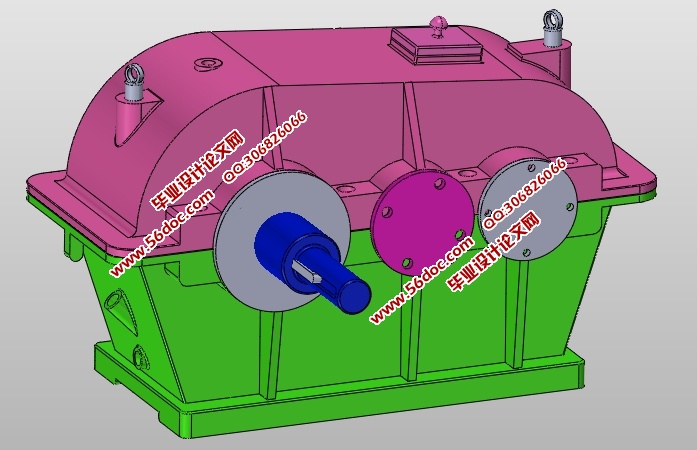

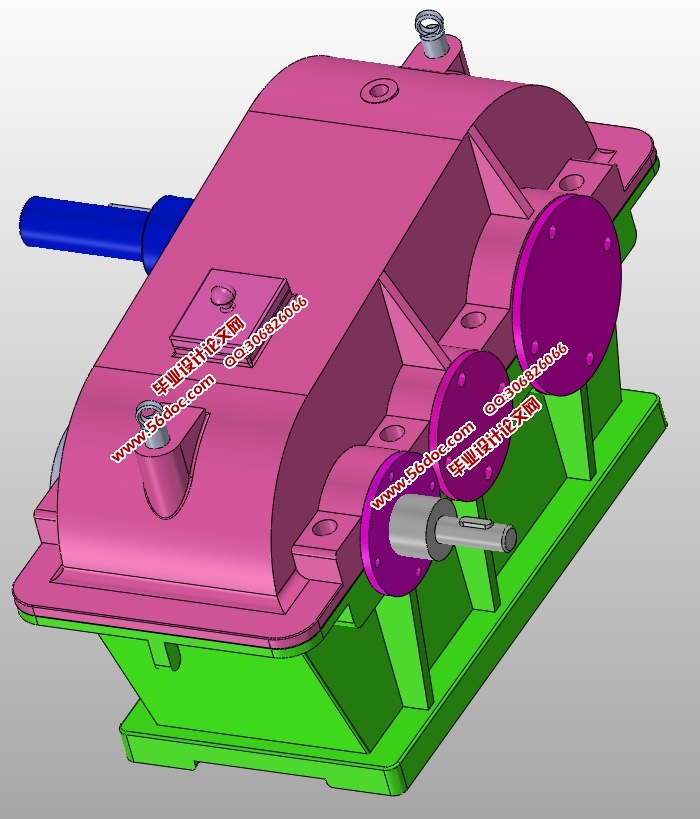

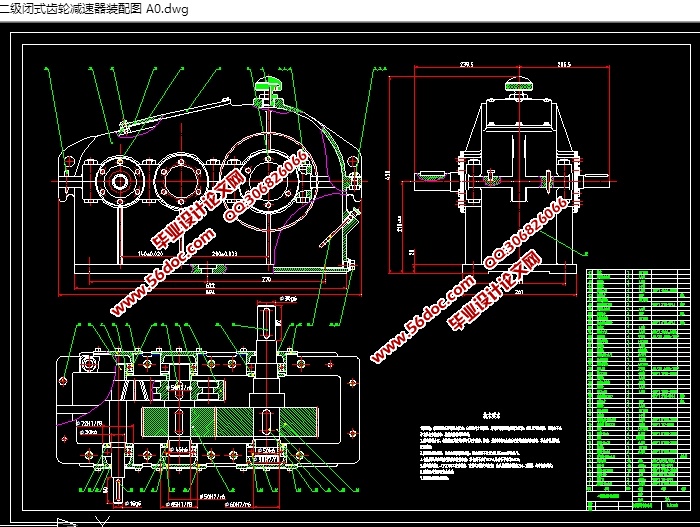

摘 要
减速器是机械工业中应用最多的既能够提供动力又能够减速，增加输出扭矩的装置，在各行各业的机械设备中都有用到，随着机械工业的越来越强大，各种类型的减速器将会陆续地出现在一些机械设备工厂，从而来满足不同工况的不同需求。本篇毕业设计主要是针对二级闭式齿轮减速器的介绍，对二级闭式齿轮减速器中的各个重要零件，例如传动轴，齿轮等等进行分析和设计，从而设计出参数合理，运行可靠平稳的二级闭式齿轮减速器。
关键词： 减速器、齿轮、传动轴

2、传动方案拟定
      本次设计的是二级闭式齿轮减速器，其具体的工况参数如下：
1、工作条件：使用年限10年，工作为三班工作制，中等载荷。
２、原始数据：滚筒输送带初拉力F=8500N；
              输送带速度V=0.35M/S；
              滚筒直接d=450MM;
方案拟定：
采用三相电机与二大二小齿轮传动的组合，一组为直齿圆柱齿轮，一组为斜齿圆柱齿轮传动，即可满足传动比要求。


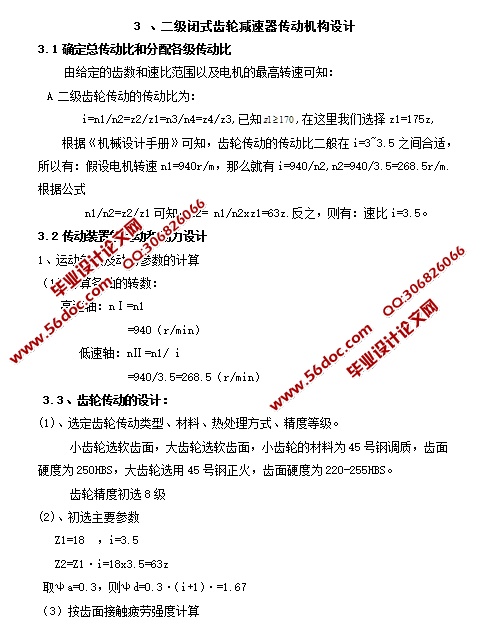

3 、二级闭式齿轮减速器传动机构设计
3.1确定总传动比和分配各级传动比
   由给定的齿数和速比范围以及电机的最高转速可知：
A 二级齿轮传动的传动比为：
      i=n1/n2=z2/z1=n3/n4=z4/z3,已知 ,在这里我们选择z1=175z,
    根据《机械设计手册》可知，齿轮传动的传动比二般在i=3~3.5之间合适，所以有：假设电机转速n1=940r/m，那么就有i=940/n2,n2=940/3.5=268.5r/m.根据公式
        n1/n2=z2/z1可知，z2= n1/n2xz1=63z.反之，则有：速比i=3.5。


目 录
摘 要    I
ABSTRACT    II
1、绪 论    1
1.1 本课题研究目的与意义    1
1.2 本课题国内外发展概况    1
2 、传动方案的拟定    3
3 、二级闭式齿轮减速器传动机构设计    6
3.1确定总传动比及分配各级传动比    6
3.2 传动装置的运动和动力设计    6
3.3 齿轮传动的设计    11
3.4 传动轴的设计    12
3.5 箱体的设计    16
3.6键连接的设计    16
3.7滚动轴承的设计    16
3.8润滑和密封的设计    16
3.9联轴器的设计    16
结 论    40
参 考 文 献    41
致 谢    42
