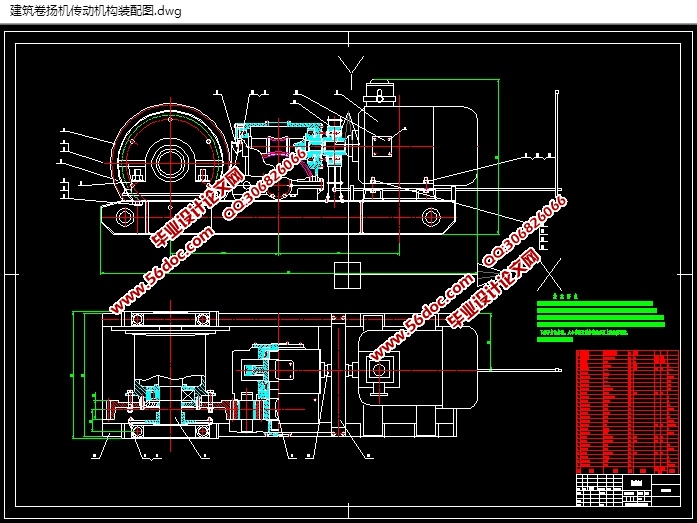

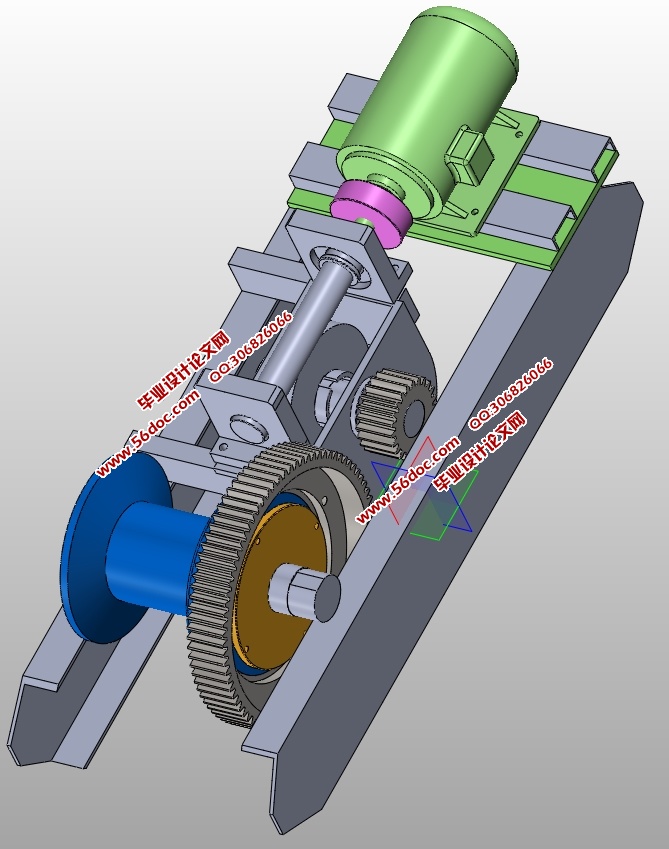

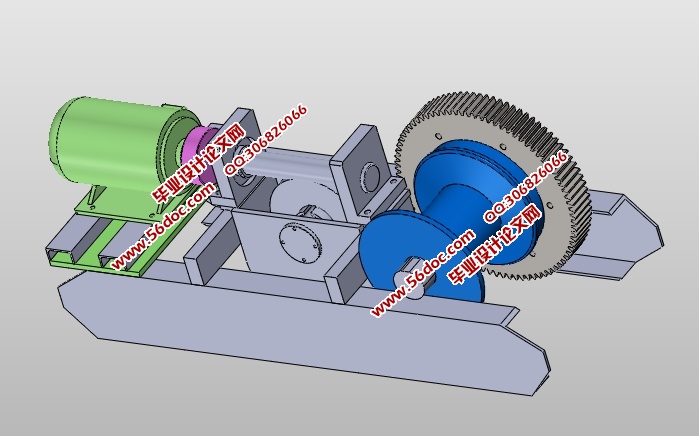

建筑卷扬机传动机构设计(含CAD零件装配图,SolidWorks三维图)

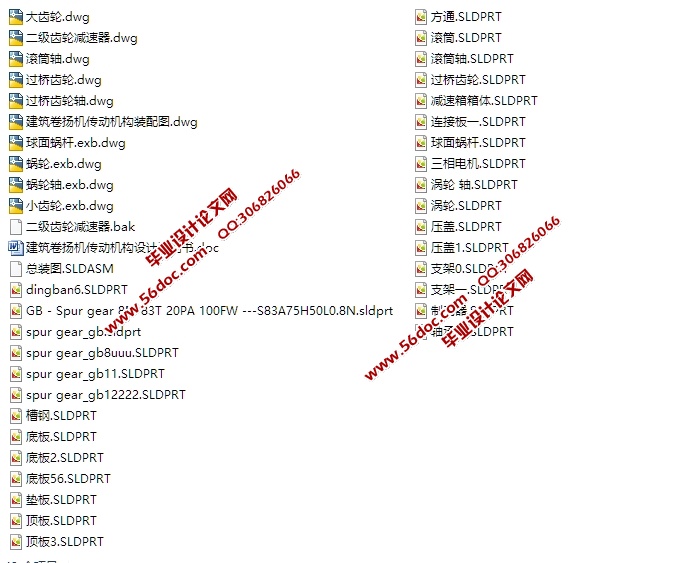

建筑卷扬机传动机构设计(含CAD零件装配图,SolidWorks三维图)(论文说明书8800字,CAD图纸10张,SolidWorks三维图)
摘要
建筑卷扬机是用在建筑上面用于提升建筑材料等的主要设备。由于它的高度较低、重量又轻，特别适用于在建筑工地吊运水泥和沙等建筑所需材料，随着机械化采煤程度的提高，它越来越多地被广泛用于各种各样的建筑作用，作为安装、回收、牵引各种设备和备件之用。
目前，在建筑卷扬机的设计、制造以及应用上，国内与国外先进水平相比仍有较大差距。国内在设计制造建筑卷扬机过程中存在着一定程度上的缺点，重要的问题如：轮齿的根切、蜗杆毛坯的正确设计等。
这篇毕业设计的论文主要阐述的是一套建筑卷扬机传动部分的设计方法，主要包括蜗轮蜗杆减速装置、直齿圆柱齿轮传动、轴承和传动件的润滑系统，还包括制动装置的选用、一部分常见故障的分析以及日常的使用与维护等。

关键词：建筑卷扬机，减速器，蜗轮，蜗杆

2.1传动方案的确定
根据机械器的工艺性能、结构要求、空间位置和总传动比等条件选择机械传动系统所需的传动类型，并拟定从动力机到工作机构之间机械传动系统的设计方案和总体布置。
减速器传动：本建筑卷扬机由于总减速比较大，为i=186而采用动力蜗杆减速器。蜗杆传动的主要特点是：传动比大、结构紧凑、工作平稳、无噪声、自锁性能好。对于建筑卷扬机，要求卷筒能够自锁。即卷筒的正反转只能由电动机的正反转来控制；当电源切断时绞车马上停止工作；卷筒本身不能自由转动，以免发生事故。这就需要设计一个装置来控制卷筒的自转。而蜗轮蜗杆传动就起到了这个作用。因为若取蜗杆的蜗螺旋线开角 小于齿轮间的当量摩擦角  ，则当蜗轮主动时，机构自锁，即只能蜗杆带动蜗轮，而不能蜗轮带动蜗杆。因此，采用蜗轮蜗杆减速器，就能保证卷筒的自锁性。这就是建筑卷扬机采用蜗杆减速器的一个重要原因。
  但是，采用蜗杆减速器也有一缺点，就是传动效率低，这点应在具体的蜗杆减速器设计中充分重视，并设法提高。

2.2传动系统的动力计算
   2.2.1电动机的确定
  1、电动机类型的选择
  因为通常生产场所所用的都是三相交流电源，所以采用交流电动机；由于建筑卷扬机常用于有煤尘和瓦斯的爆炸性气体的井下，所选电机要具有防暴性能。为此，应选用Y系列三相异步防暴机。
  2、电动机功率的确定
参考现有同类产品，先假以卷筒宽度B=300mm，钢丝绳直径 =21.5mm，卷筒直径D=400mm
卷筒转速n w= = =3.68
绳筒轴的输出功率：P w= = =9.29kw


目 录
摘要    I
Abstract    II
1 绪论    1
  1.1国内外建筑卷扬机的概况    1
  1.2建筑卷扬机的主要传动方式类型    2
2 机械传动系统方案设计    4
  2.1传动方案的确定    6
  2.2传动系统的动力计算    7
    2.2.1电动机的确定    8
    2.2.2分配总传动比    9

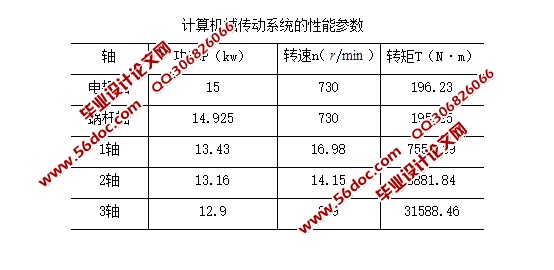

    2.2.3计算机械传动系统的性能参数    10
  2.3蜗轮蜗杆的设计计算    12
    2.3.1选择蜗杆传动类型    13
    2.3.2选择材料    14
    2.3.3承载能力计算    15
    2.3.4蜗轮轮齿的强度验算    17
    2.3.5计算蜗杆的各项参数    19
  2.4齿轮的传动设计    20
    2.4.1齿轮模数的确定    20
    2.4.2接触强度和弯曲强度的验算    22
    2.4.3验算接触强度    22
    2.4.4验算弯曲强度    24
  2.5中间轴设计    25
    2.5.1选材    25
    2.5.2基本轴径估算    25
    2.5.3轴上零件布置    26
    2.5.4轴的结构设计    26
  2.6 主轴的设计计算    26
    2.6.1主轴的设计    27
    2.6.2材料选择    27
    2.6.3轴径的初步估算    27
    2.6.4轴的结构设计    27
    2.6.5主轴的强度校核    28
3建筑卷扬机制动器的设计    29
  3.1制动器的形式和常用安全装置    30
    3.1.1常用绞车制动闸的形式    30
    3.1.2绞车上应有的安全装置    31
    3.1.3建筑卷扬机制动器的作用    32
结论    33
致谢    34
参考文献    35
