电动剃须刀的结构设计(含CAD零件图装配图,x_t三维图)

来源:wenku163.com  资料编号:WK16311002 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16311002
资料介绍

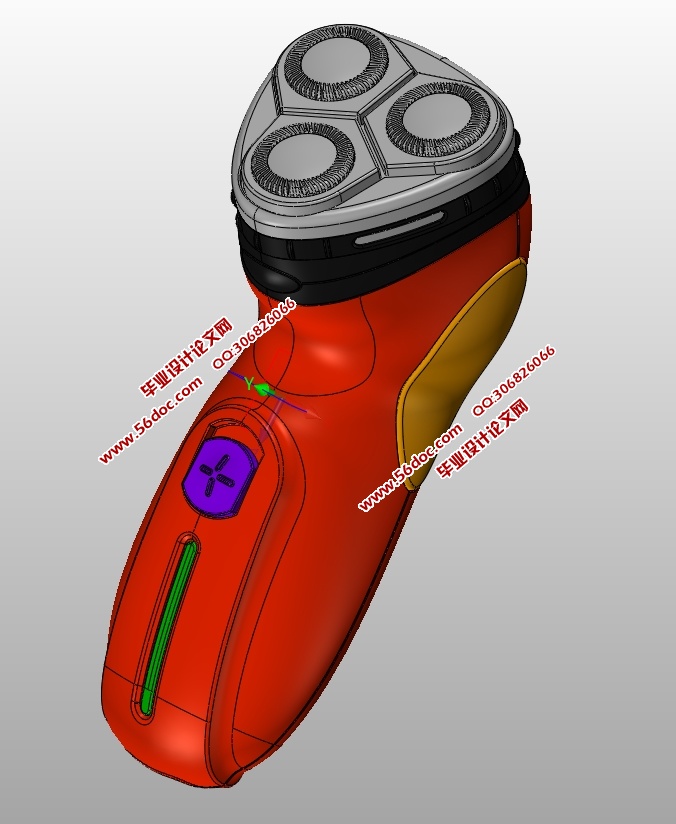

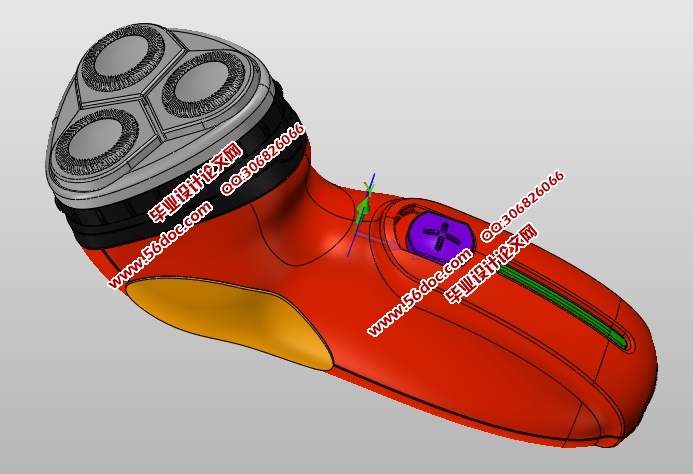

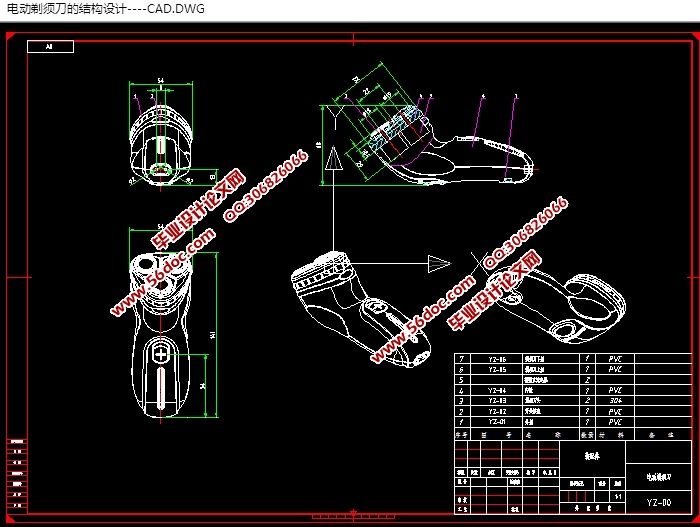

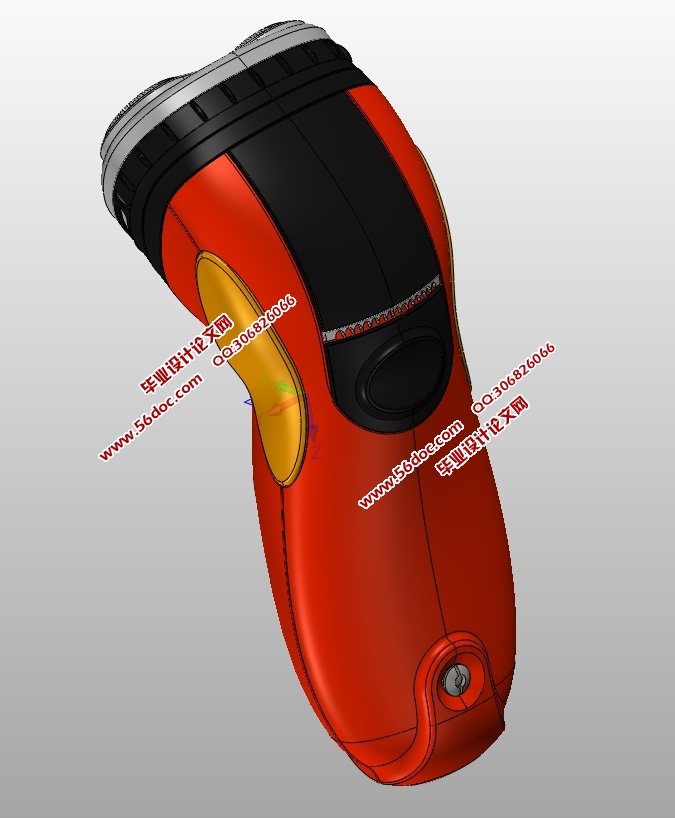

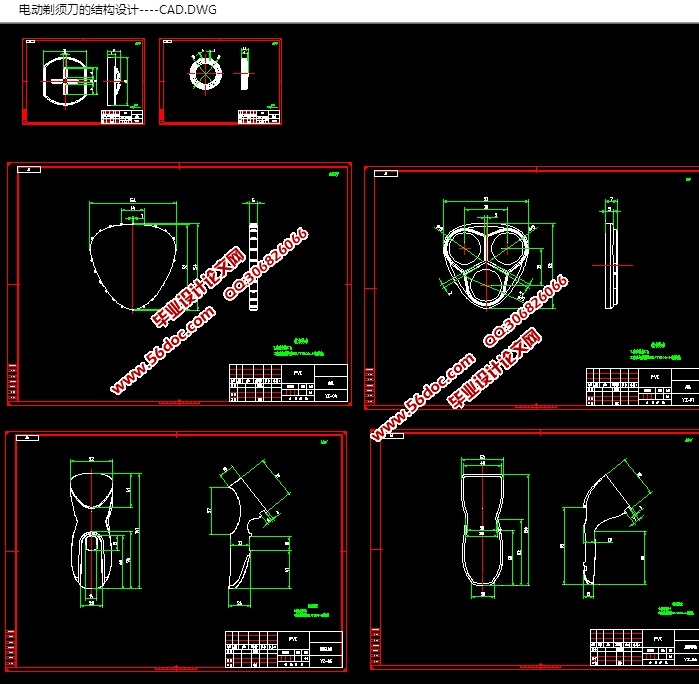

电动剃须刀的结构设计(含CAD零件图装配图,x_t三维图)(论文说明书8100字,CAD图纸7张,x_t三维图)
摘 要
   电动剃须刀使我们日常生活中常见的重要的生活工具之一。电动剃须刀主要由外壳(包括电池盒)、电机、上盖、下盖和剃须头等等组成。外壳多用塑料,网罩采用不锈钢,内刀片多用碳素钢制成。电动剃须刀的工作原理实质上是剪切原理。内刀片和网罩内表面密切配合,胡须和毛发从网罩外面伸入其孔槽内,内刀片高速旋转或往复动作,与网罩形成相对运动,从而将伸入的胡须和毛发剪切掉。
    本次毕业设计的题目是电动剃须刀机械结构的设计,该电动剃须刀机械结构的设计,在一定程度上面能够对后续的关于该设备的研发有一定的参考价值,后续也要不断地完善该电子产品的相关机械性能。

关键词:电动剃须刀;上盖;结构;设计

2.2 工作原理
该电动剃须刀机械结构采用统一动作、协调控制的原则,通过安装在剃须刀内部的微小型直流电机驱动剃须刀头转动从而来完成人们胡须的剃净,该剃须刀采用单片机控制系统控制电机的转动从来实现自动剃须。
2.3 电动剃须刀的结构设计
2.3.1上盖的结构设计

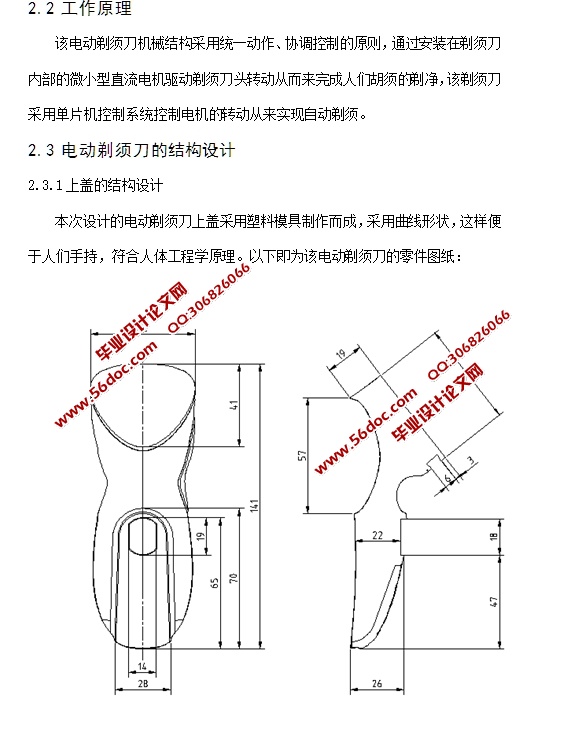

本次设计的电动剃须刀上盖采用塑料模具制作而成,采用曲线形状,这样便于人们手持,符合人体工程学原理。


电动剃须刀的结构设计(含CAD零件图装配图,x_t三维图)
电动剃须刀的结构设计(含CAD零件图装配图,x_t三维图)
电动剃须刀的结构设计(含CAD零件图装配图,x_t三维图)
电动剃须刀的结构设计(含CAD零件图装配图,x_t三维图)
  电动剃须刀的结构设计(含CAD零件图装配图,x_t三维图)

电动剃须刀的结构设计(含CAD零件图装配图,x_t三维图)


目 录
摘要    I
Abstract    II
1 引言    1
  1.1研究的目的和意义    1
  1.2本课题研究的内容    2
  1.3国内外发展现状    4
  1.4电动剃须刀的背景    2
  1.5电动剃须刀的种类    4
2 机械结构的设计    6
  2.1结构方案图的确定    8
  2.2工作原理    9
  2.3电动剃须刀的结构设计    8
    2.3.1上盖的结构设计    9
    2.3.2下盖的结构设计    9
    2.3.3外盖的结构设计    9
    2.3.4电动剃须刀的刀头    9
  2.4机械传动部分的设计计算    11
    2.4.1电机的计算    13
3 电动剃须刀中主要零件的三维建模    13
  3.1外盖的三维建模    14
  3.2剃须刀上盖的三维建模    15
  3.3剃须刀下盖的三维建模    17
  3.4电动剃须刀的三维建模    18
4 设计总结    19
结    论    21
致    谢    22
参考文献    23
