驱动式滚筒运输机优化设计(含CAD零件装配图,SolidWorks三维图)

驱动式滚筒运输机优化设计(含CAD零件装配图,SolidWorks三维图)(论文说明书11100字,CAD图纸10张,SolidWorks三维图)
摘要：本次毕业设计是关于驱动式滚筒运输机的优化设计，首先对驱动式滚筒运输机作了简单的概述；接着分析了驱动式滚筒运输机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的运输机各主要零部件进行了校核。驱动是滚筒运输机由四个主要部件组成：传动装置，张紧装置，机架，以及移动部分。最后简单的说明了运输机的安装与维护。目前，驱动式滚筒运输机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式运输机就是其中的一个。在驱动式滚筒运输机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造驱动式滚筒运输机过程中存在着很多不足。
本次设计是关于驱动式滚筒运输机的优化设计，通过对比对照，对传统的驱动式滚筒运输机的结构进行了改进和优化，使得此种类型的驱动式滚筒运输机的使用范围更广泛，更加灵活，并且对今后的选型设计工作有一定的参考价值。
关键词： 驱动式滚筒运输机；传动装置；优化；选型设计

2 驱动式滚筒运输机的优化设计

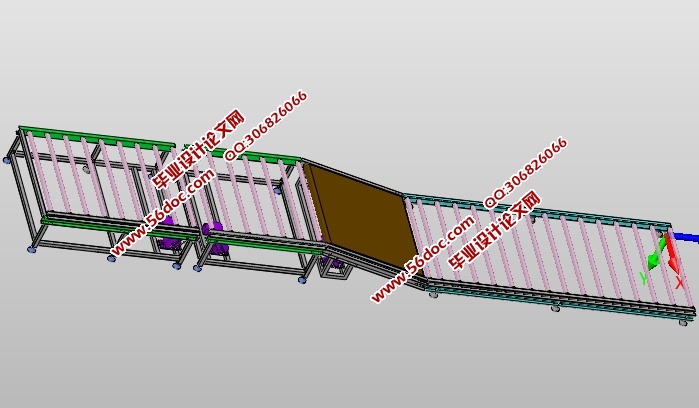

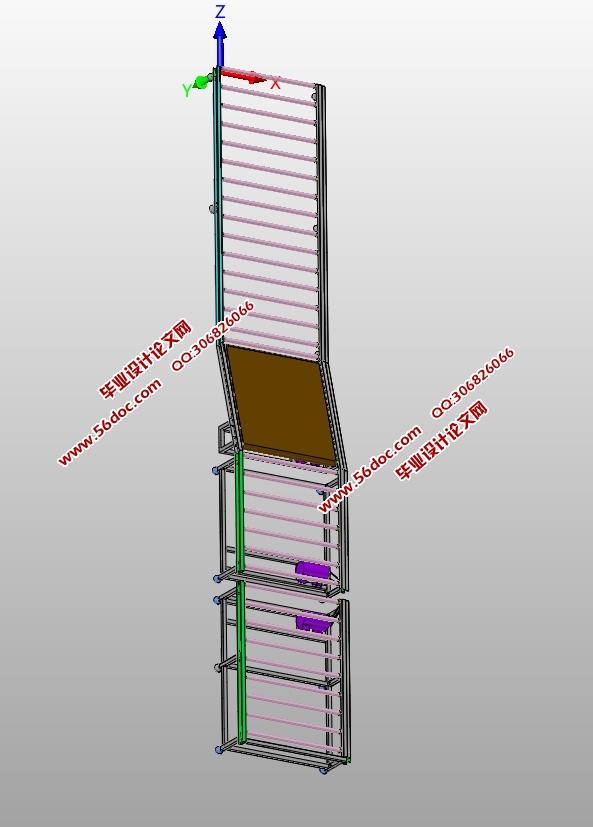

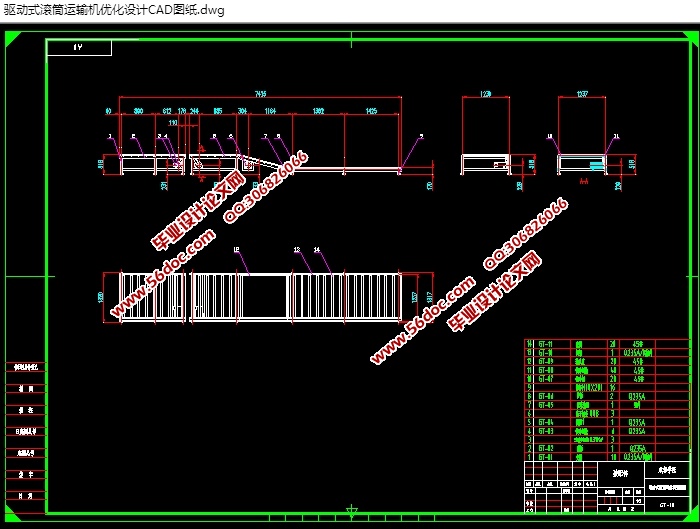

  2.1 驱动式滚筒运输机的方案布局图的确定
驱动式滚筒运输机通过三相电机带动链轮传动驱动主动滚筒带动整个输送机运转，主要由驱动装置，主动滚筒，被动滚筒，过渡滚筒，张紧装置以及机架等等部分组成
  2.2 驱动式滚筒运输机的工作原理
驱动装置是整个运输机的核心部分，通过电机带动链条传动从而带动主动滚筒转动，主动滚筒与运输机在链条连接的作用下带动运输机运行，从而带动运输机上面的物料运行。整条运输机通过张紧滚筒预紧，通过过渡滚筒保证运输机始终往一个方向运行。其中，机架以及支腿起到了支撑和加固输送线的作用。


目 录
   绪论    1
1. 课题研究的内容    1
    1.1  驱动式滚筒运输机的发展概况    5
    1.2  驱动式滚筒运输机的应用    5
    1.3  驱动式滚筒运输机的发展方向    5
    1.4  Solidworks设计基础    4
       1.4.1 草图绘制    5
       1.4.2 基准特征，参考几何体的创建    6
       1.4.3 拉伸、旋转、扫描和放样特征建    7
       1.4.4 工程图的设计    10
       1.4.5 装配设计    11
    2. 驱动式滚筒运输机的优化设计    13
    2.1 驱动式滚筒运输机的方案布局图的确定    14
    2.2 驱动式滚筒运输机的工作原理    14

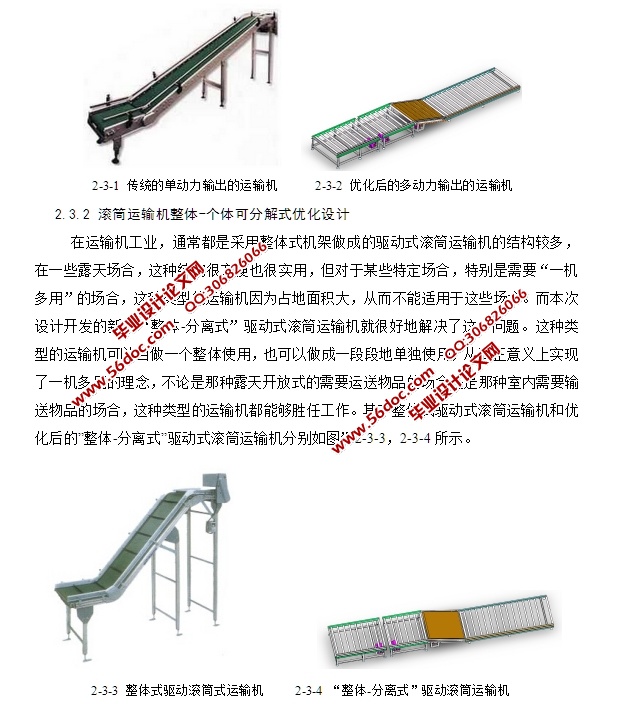

    2.3 驱动式滚筒运输机主体结构的优化    14
       2.3.1 滚筒运输机传动方式的优化设计    16
       2.3.2 滚筒运输机整体-个体可分解式优化设计    17
3. 机械传动部分的选型计算    22
     3.1 电机的选型计算    23
     3.2 链传动的选型计算    24
     3.3 带及带速的选择    17
        3.3.1运输机宽度的计算    24
    4. 各重要组成部分的强度校核    25
     4.1 槽钢侧板的强度校核    25
     4.2 轴承强度的校核    25
5. 结论    25
    参考文献    26
致谢    27
