数控机床分度工作台的设计(含CAD零件装配图,SolidWorks三维图)

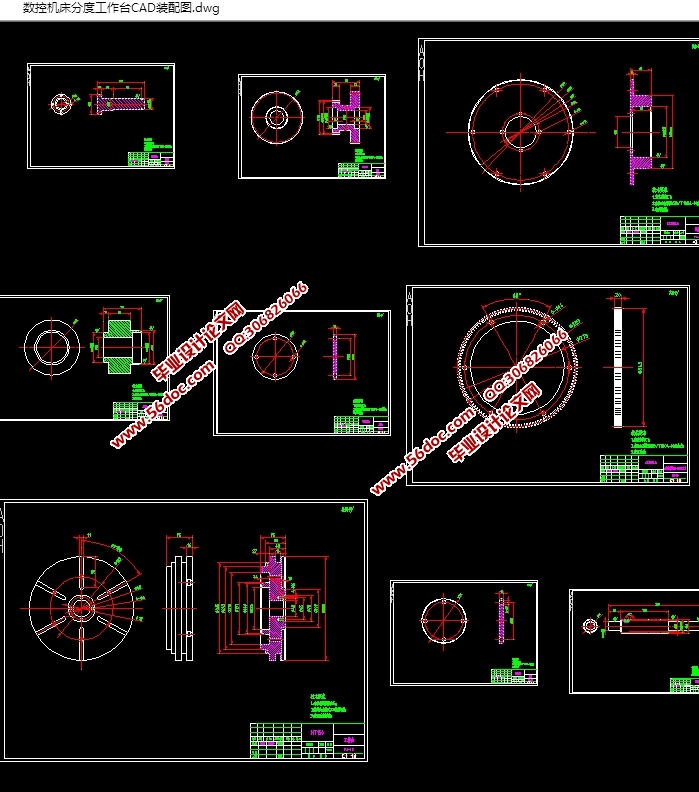

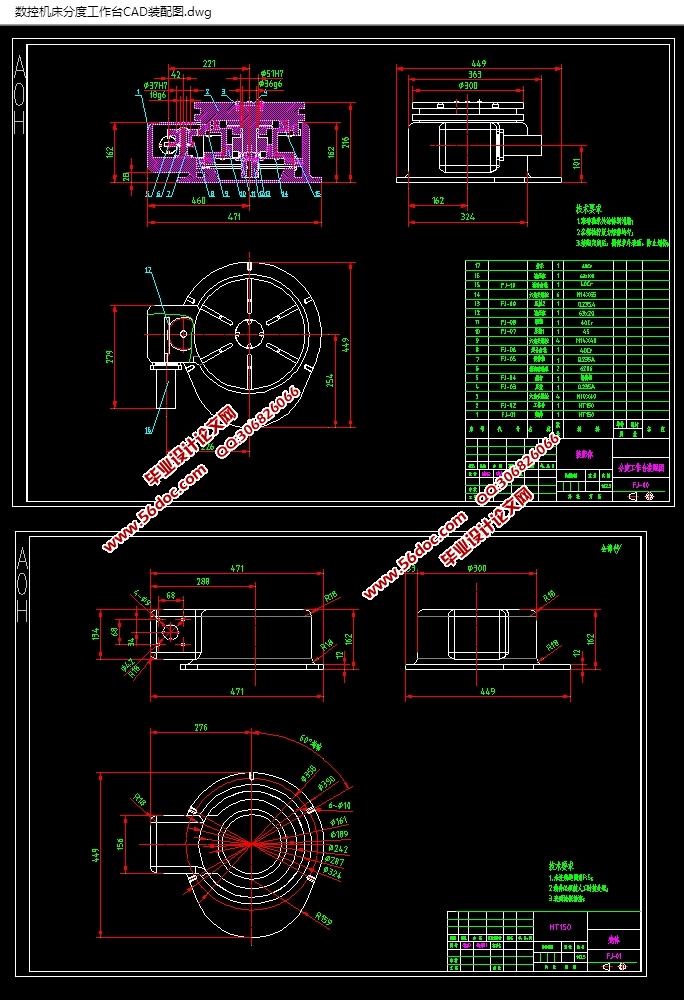

数控机床分度工作台的设计(含CAD零件装配图,SolidWorks三维图)(论文说明书12800字,CAD图纸10张,SolidWorks三维图)
摘  要
本文以数控机床为应用平台，通过研究分度工作台的基本原理，结合液压、数控技术，液压原理，机械传动及工程力学等等知识，对机床工作台进行了设计，来实现对尺寸较大、精度要求较高零件进行圆周面分度加工和工艺处理。
本文设计出了主要应用于数控镗床和加工中心的液压数控机床分度工作台，为了提高工作台精度和刚度，稳定性，本设计中工作台采用齿盘式分度装置。它的传动部分主要有：液压马达、齿轮齿条传动、齿轮传动、端齿盘传动及液压传动装置。其余部分主要由工作台端面、中心轴、液压系统、微动开关、支架和底座及箱体等部分组成。它能承受很大的外载，定位刚度好，精度保持性好，可提高加工效率，能够由数控系统控制使工作台自动完成分度并定位夹紧。此工作台采用端齿盘夹紧装置，定位精度高具有正确对中的能力，啮合时不需要再找中心，并可进行间隙消除和蜗轮加紧，是一种很实用的加工工具。它具有高互换性和高耐磨性，经济效益好，今后会在数控机床上得到广泛的应用。
关键词：分度工作台；液压马达；液压缸；数控

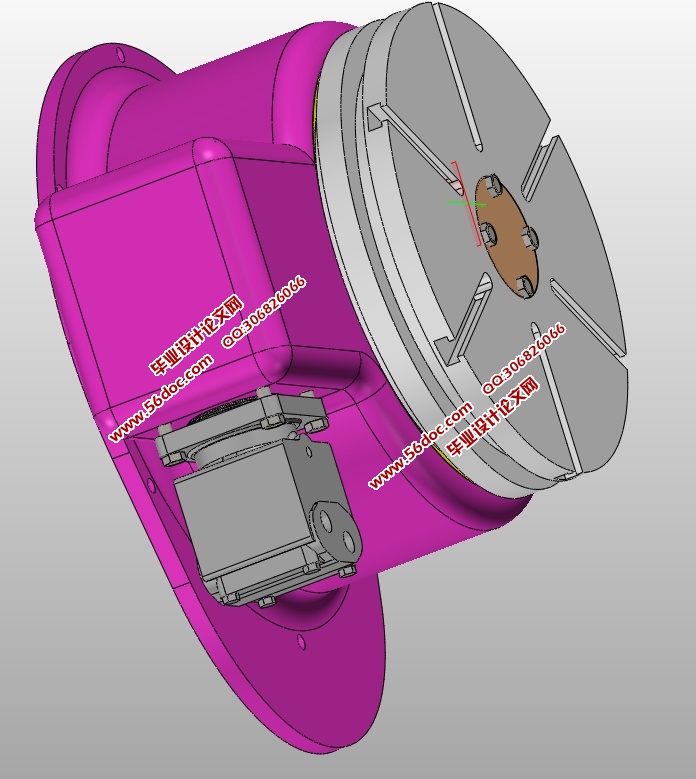

分度台的方案分析
为了使分度台的通用性更强，把分度台采用齿盘式分度装置。它的传动部分主要有：液压马达、齿轮齿条传动、齿轮传动、端齿盘传动及液压传动装置。其余部分主要由工作台端面、中心轴、液压系统、微动开关、支架和底座及箱体等部分组成。它能承受很大的外载，定位刚度好，精度保持性好，可提高加工效率，能够由数控系统控制使工作台自动完成分度并定位夹紧。此工作台采用端齿盘夹紧装置，定位精度高具有正确对中的能力，啮合时不需要再找中心，并可进行间隙消除和蜗轮加紧，是一种很实用的加工工具。

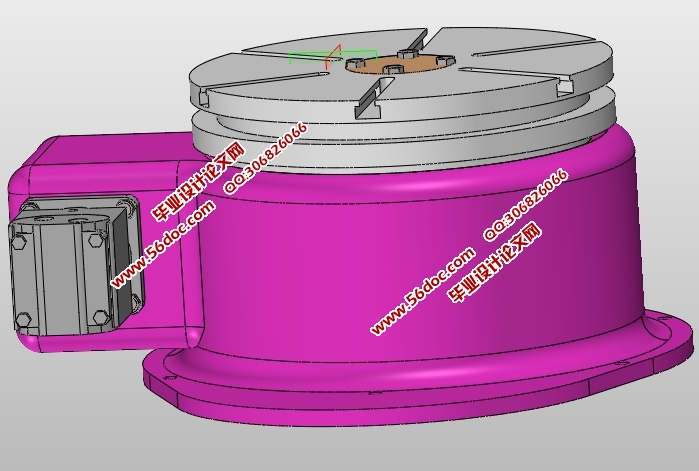

1.2.1 结构分析

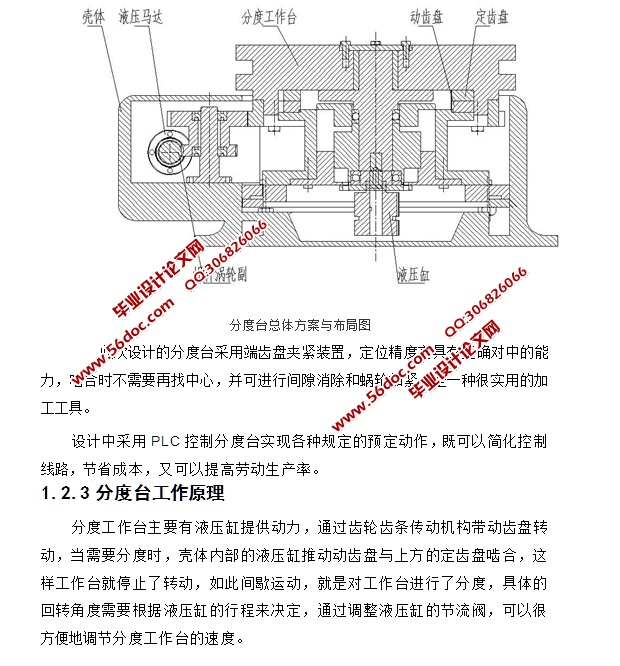

分度工作台主要有液压缸提供驱动力，通过齿轮齿条机构带动齿盘转动，当需要分度时，壳体内部的液压缸推动动齿盘与上方的定齿盘啮合，这样工作台就停止了转动，如此间歇运动，就是对工作台进行了分度，具体的回转角度需要根据液压缸的推程来决定，通过调整液压缸的节流阀，可以很方便地调节分度工作台的速度。

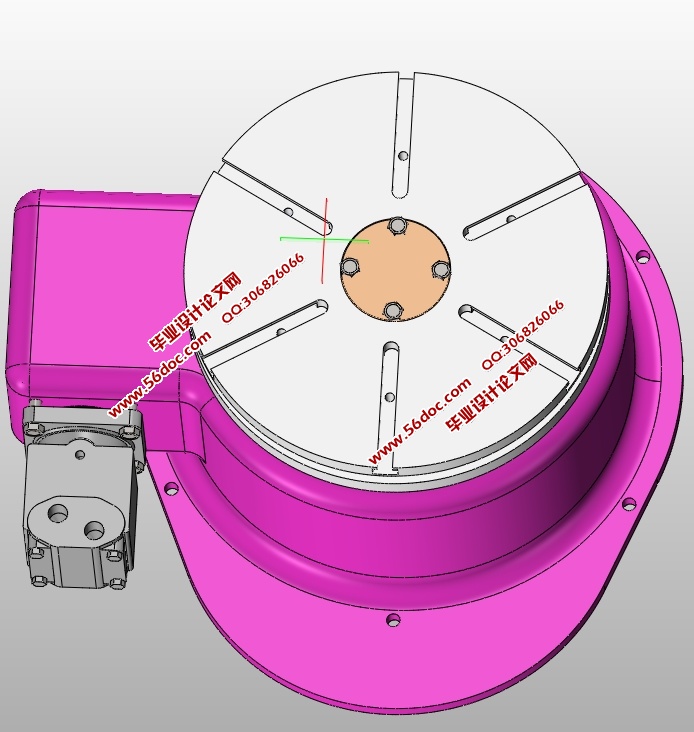

1.2.2 机械结构总体方案与布局
分度台的液压回路的设计主要是选用合适的控制阀，通过控制和调节各个液体压缩的压力、流量和方向来使液压执行机构获得必要的力、动作速度和改变运动方向，并按规定的程序工作
此次设计的分度台采用端齿盘夹紧装置，定位精度高具有正确对中的能力，啮合时不需要再找中心，并可进行间隙消除和蜗轮加紧，是一种很实用的加工工具。
设计中采用PLC控制分度台实现各种规定的预定动作，既可以简化控制线路，节省成本，又可以提高劳动生产率。
1.2.3 分度台工作原理
分度工作台主要有液压缸提供动力，通过齿轮齿条传动机构带动齿盘转动，当需要分度时，壳体内部的液压缸推动动齿盘与上方的定齿盘啮合，这样工作台就停止了转动，如此间歇运动，就是对工作台进行了分度，具体的回转角度需要根据液压缸的行程来决定，通过调整液压缸的节流阀，可以很方便地调节分度工作台的速度。


目  录
摘  要    i
ABSTRACT    ii
目  录     iii
1 绪论    1
  1.1课题的来源与研究的目的与意义    1
  1.2分度台的方案分析    1
      1.2.1 结构分析    2
      1.2.2 机械结构总体方案与布局    5
      1.2.3 分度台工作原理    7
  1.3课题研究的内容    9
      1.3.1 Solidworks设计基础    12
      1.3.2 草图绘制    13
      1.3.3 基准特征，参考几何体的创建    15
      1.3.4 拉伸、旋转、扫描和放样特征建    16
      1.3.5 工程图的设计    17
      1.3.6 装配设计    17
2 机械结构的设计    18
   2.1 轴承的设计    18
   2.2 传动齿轮的选型计算    18
   2.3 液压缸的选型计算    19
   2.4 传动轴的设计计算    19
3 分度台各部分强度的校核    20
   3.1轴承强度的校核    21
   3.2传动轴强度的校核    21
   3.3 齿轮强度的校核    21
4 分度工作台的PLC设计    22
  4.1 PLC的定义    23
  4.2 PLC的选择    23
  4.3分度工作台PLC控制系统接线图和流程图的确定    24
结论    25
致  谢    26
参考文献    27
附录 一    28
附录 二    37
