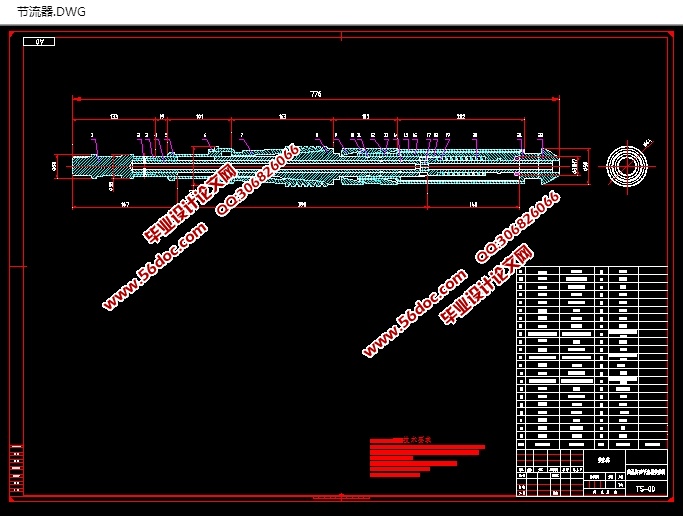

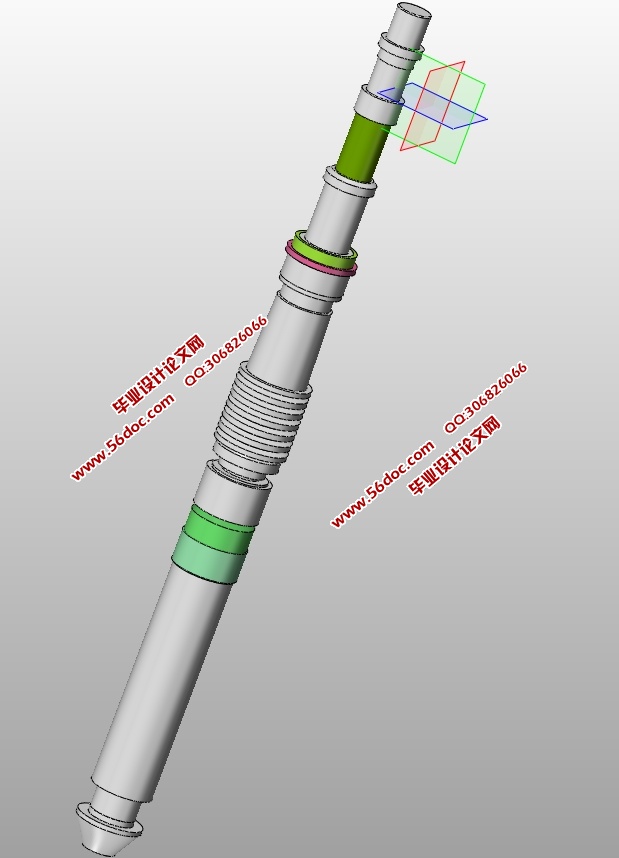

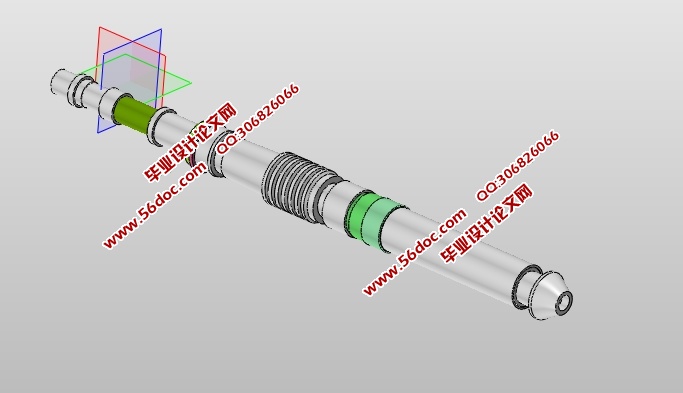

一种高温防砂节流器设计(含CAD零件装配图,SolidWorks三维图)

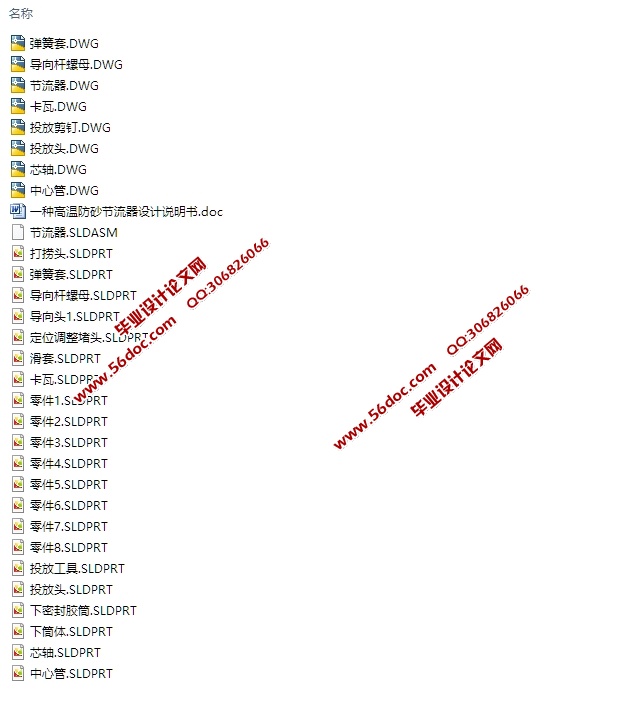

一种高温防砂节流器设计(含CAD零件装配图,SolidWorks三维图)(论文说明书12000字,CAD图纸8张,SolidWorks三维图)
摘  要
本课题来源于当今社会机械工业节流器室内实验装置的创新和更新换代基础之上，通过设计出活动式井下节流器室内实验装置，从而来满足当今社会活动式井下节流器室内实验装置不足的缺陷。
国内节流器室内实验装置的研发及制造要与全球号召的高效经济、质量好，效率高等主题保持一致。近期对机械行业中节流器室内实验装置的使用情况进行了调查，发现在机械行业中，节流器的使用非常普遍。自然而然在机械设备中它们的安装也非常频繁。传动的节流器在没有实验设备而需要人工进行实验的情况下，效率低下，劳动强度大，所以设计一个专用的节流器室内实验装置势在必行。
本文运用大学所学的知识，提出了节流器室内实验装置的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验，构建了节流器室内实验装置总的指导思想，从而得出了该节流器室内实验装置的优点是高效，经济，并且质量高，运行平稳的结论。

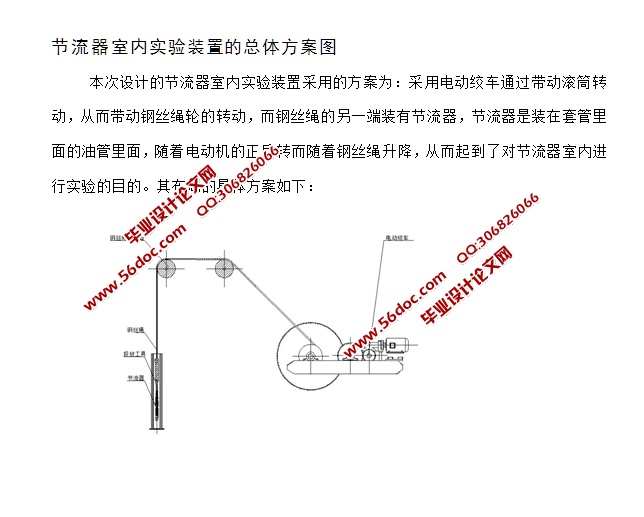

本次设计的节流器室内实验装置采用的方案为：采用电动绞车通过带动滚筒转动，从而带动钢丝绳轮的转动，而钢丝绳的另一端装有节流器，节流器是装在套管里面的油管里面，随着电动机的正反转而随着钢丝绳升降，从而起到了对节流器室内进行实验的目的。


目    录
摘要    1
Abstract    2
第一章 绪论    4
   1.1 课题的来源与研究的目的和意义    5
   1.2 本课题研究的主要内容    6
第二章 Solidworks设计基础    4
   2.1 草图绘制    5
   2.2 基准特征，参考几何体的创建    6
   2.3 拉伸、旋转、扫描和放样特征建    7
   2.4 工程图的设计    10
   2.5装配设计    14
第三章 节流器室内实验装置总体结构的设计    14
   3.1节流器室内实验装置的总体方案图    15
   3.2电动绞车的主要传动方式类型    15
   3.3机械传动部分的设计计算    16
      3.3.1电机的选型计算    16
   3.4蜗轮蜗杆的设计计算    17
      3.4.1选择蜗杆传动类型    17
      3.4.2选择材料    17
      3.4.3承载能力计算    17
      3.4.4蜗轮轮齿的强度验算    18
      3.4.5计算蜗杆的各项参数    19
  3.5齿轮的传动设计    20
      3.5.1齿轮模数的确定    20
      3.5.2接触强度和弯曲强度的验算    22
      3.5.3验算接触强度    22
      3.5.4验算弯曲强度    28
  3.6中间轴设计    29
      3.6.1选材    29
      3.6.2基本轴径估算    31
      3.6.3轴上零件布置    32
      3.6.4轴的结构设计    33
 第四章 三维软件设计总结    34
 结论    35
 致谢    36
 参考文献    37
