12KV户外箱式环网柜的设计(含CAD零件装配图,SolidWorks三维图)

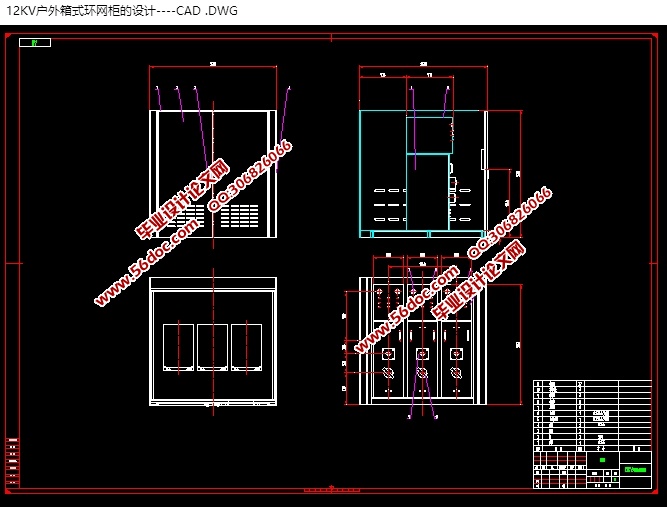

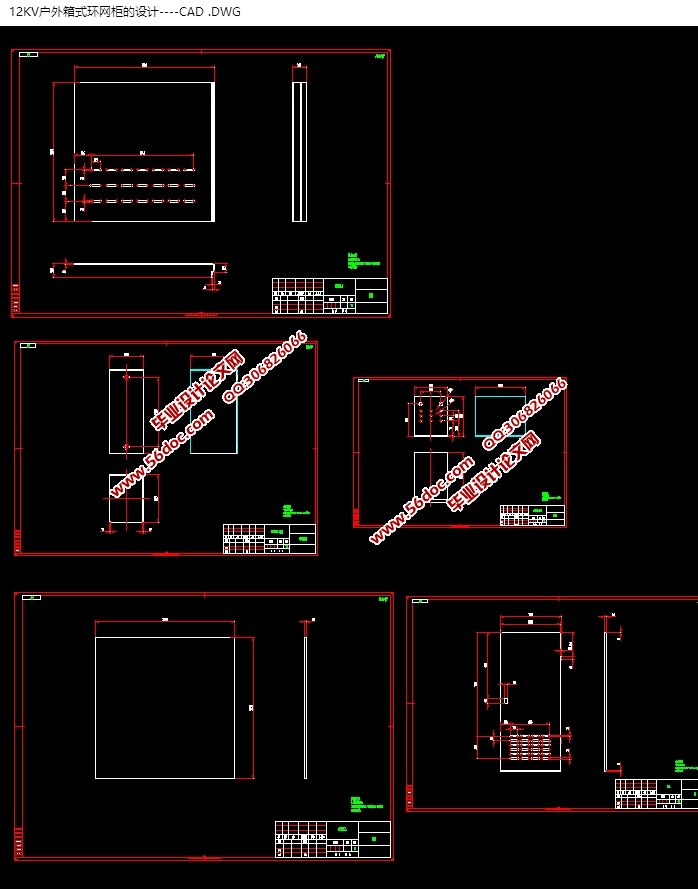

12KV户外箱式环网柜的设计(含CAD零件装配图,SolidWorks三维图)(论文说明书9100字,CAD图纸6张,SolidWorks三维图)
本次毕业设计是关于12KV户外箱式环网柜的设计，首先对户外箱式环网柜作了简单的概述；接着分析了该户外箱式环网柜的方案布局及工作原理，然后根据这些设计准则按照给定参数要求进行选型设计；接着对所选择的户外箱式环网柜各主要组成部件进行选型设计。目前，户外箱式环网柜正朝着高安全性，低成本，维修方便的方向发展，近年来出现的新型户外箱式环网柜就是其中的一个。在户外箱式环网柜的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造户外箱式环网柜过程中存在着很多不足。
    本次设计是关于12KV户外箱式环网柜结构的设计，通过对传统的12KV户外箱式环网柜结构进行了优化，使得此种类型的12KV户外箱式环网柜的使用范围更广泛，更加灵活，并且对今后的选型设计工作有一定的参考价值。

关键词：户外箱式环网柜，方案，结构，价值

户外箱式环网柜的结构设计

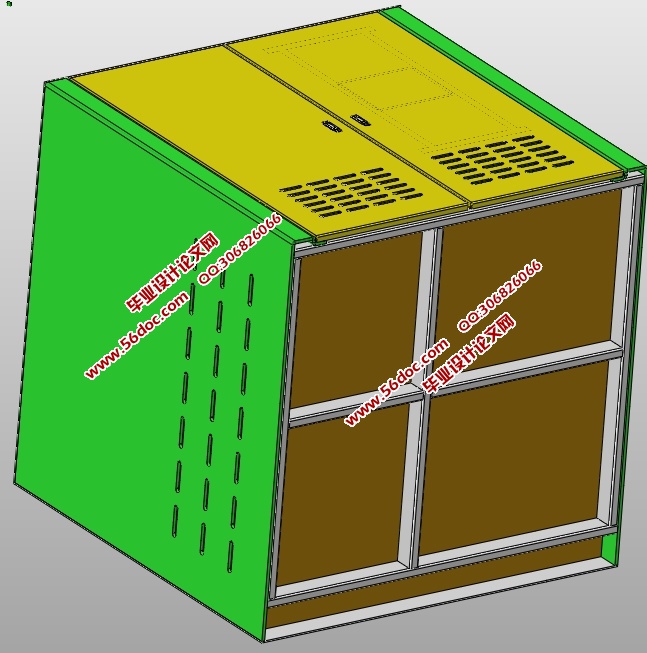

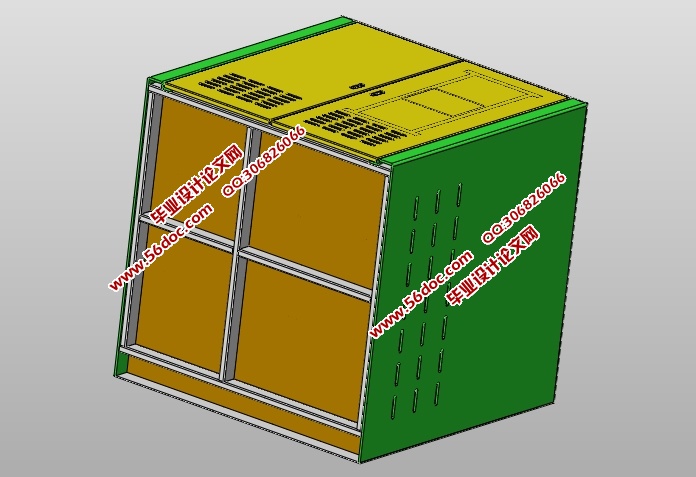

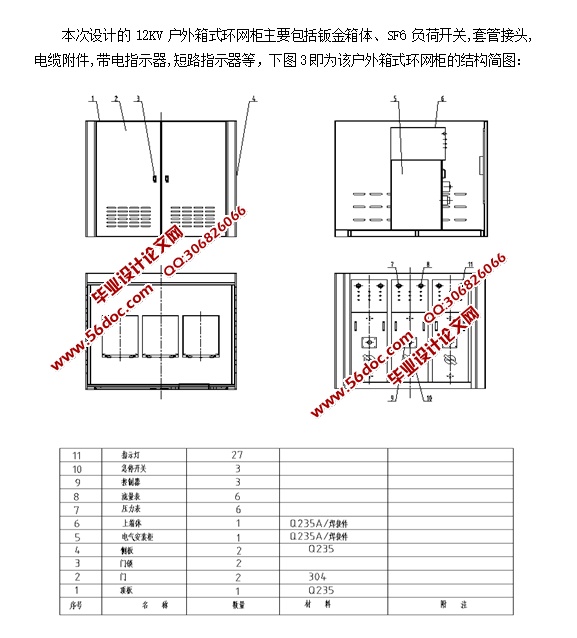

本次设计的12KV户外箱式环网柜主要包括钣金箱体、SF6负荷开关,套管接头,电缆附件,带电指示器,短路指示器等


目 录
摘要    I
ABSTRACT    II
1引言    1
  1.1课题的来源与研究的目的和意义    1
  1.2户外箱式环网柜国内外研究现状    3
  1.3本课题研究的主要内容    3
2户外箱式环网柜总体结构的设计    5
  2.1户外箱式环网柜的结构设计    7
  2.2户外箱式环网柜的主要特点    8

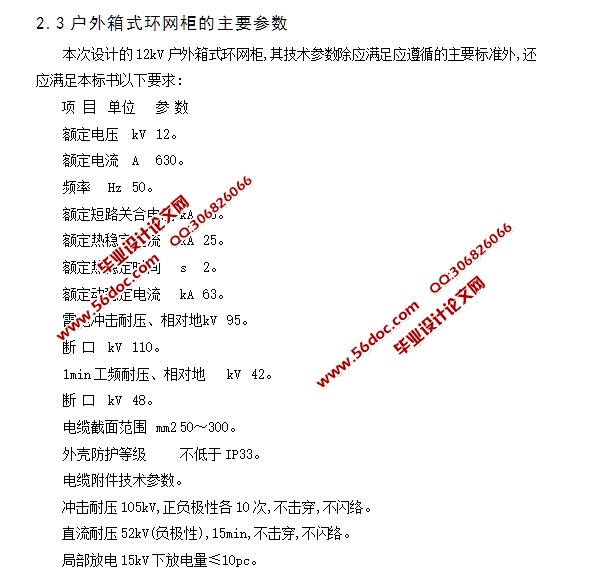

  2.3户外箱式环网柜的主要参数    9
  2.4户外箱式环网柜的主要功能    9
3各主要零部件的设计    10
  3.1钣金箱体的设计    12
  3.2断路器的选型    14
  3.3电流表的选型    15
  3.4电压表的选型    17
4设计总结    18
结论    19
致谢    20
参考文献    21
