具有振动料斗的自动冷挤压模的设计(含CAD图,SolidWorks,IGS三维

来源:wenku163.com  资料编号:WK16311087 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16311087
资料介绍

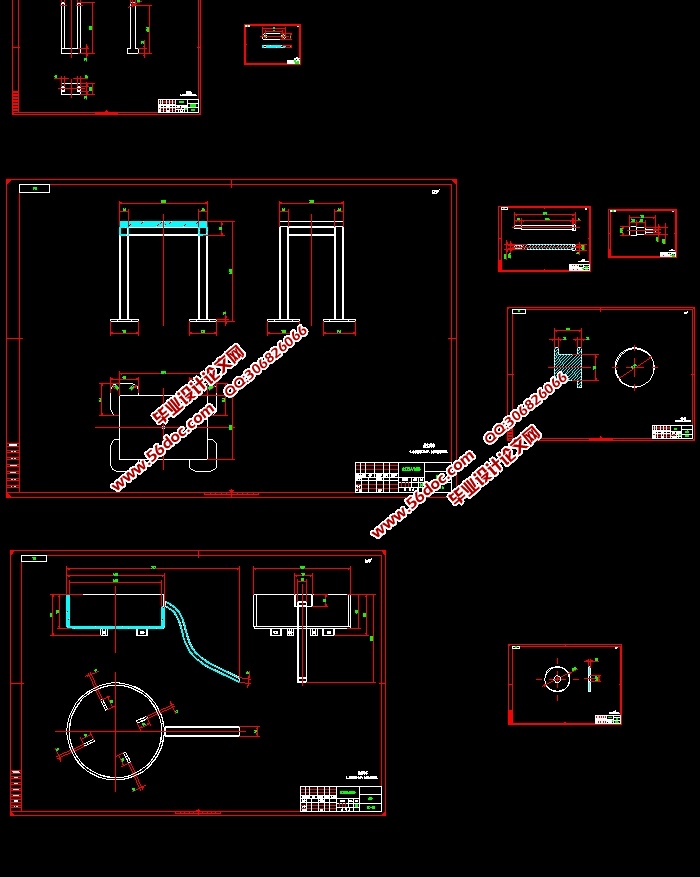

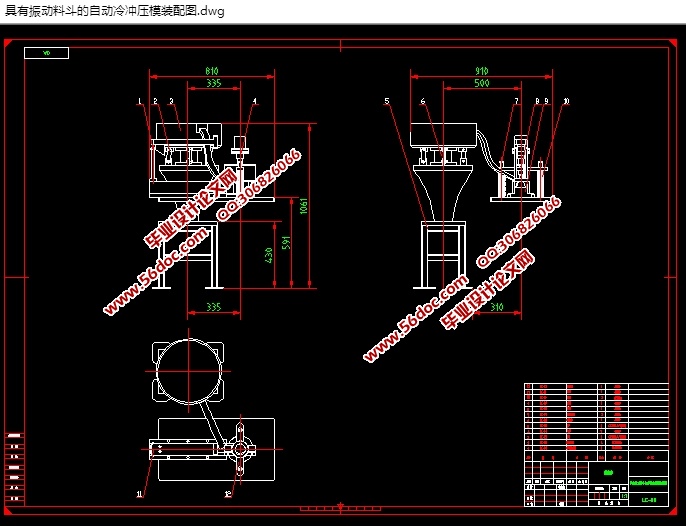

具有振动料斗的自动冷挤压模的设计(含CAD图,SolidWorks,IGS三维图)(论文说明书10000字,CAD图纸8张,SolidWorks三维图,IGS通用三维格式)

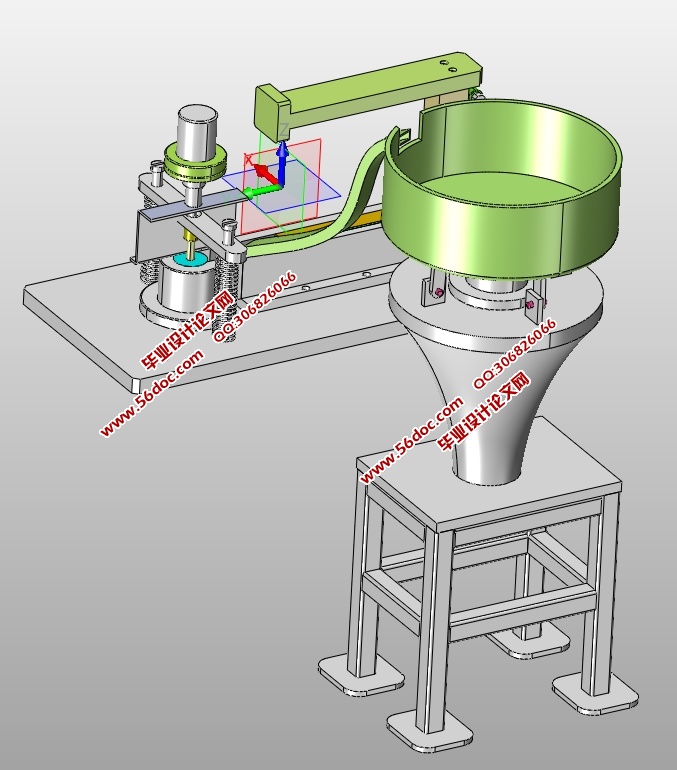

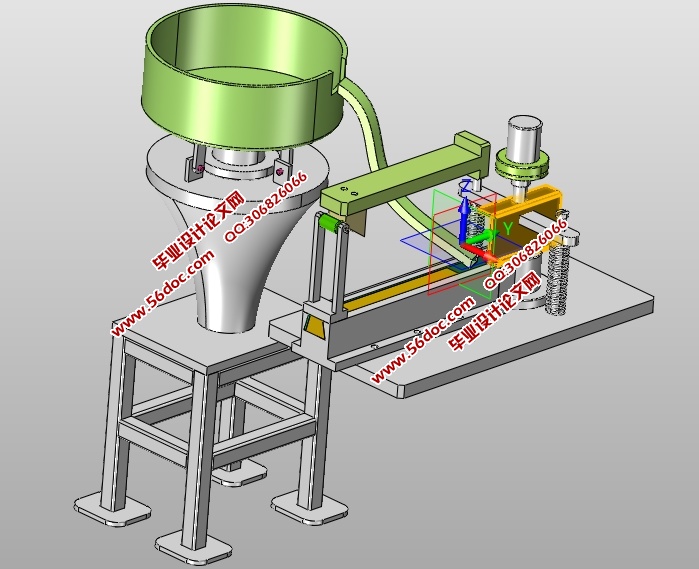

具有振动料斗的自动冷挤压模由电振动料斗和滑轨实现的,采用圆柱形冷挤毛坯生产小圆筒形件,本文运用大学所学相关知识对冷挤压模具进行设计,最终通过AutoCAD进行绘图,得到相关零件的零件图及冷挤压模具的装配图。
关键词:自动冷挤压模;振动料斗;设计

零件的工艺性分析

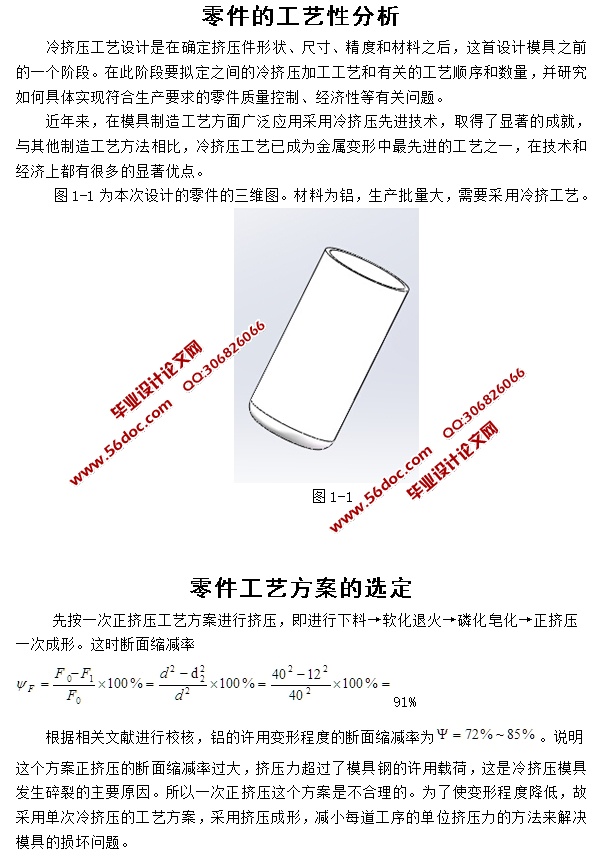

冷挤压工艺设计是在确定挤压件形状、尺寸、精度和材料之后,这首设计模具之前的一个阶段。在此阶段要拟定之间的冷挤压加工工艺和有关的工艺顺序和数量,并研究如何具体实现符合生产要求的零件质量控制、经济性等有关问题。

零件工艺方案的选定
先按一次正挤压工艺方案进行挤压,即进行下料→软化退火→磷化皂化→正挤压一次成形。这时断面缩减率 91%
根据相关文献进行校核,铝的许用变形程度的断面缩减率为 。说明这个方案正挤压的断面缩减率过大,挤压力超过了模具钢的许用载荷,这是冷挤压模具发生碎裂的主要原因。所以一次正挤压这个方案是不合理的。为了使变形程度降低,故采用单次冷挤压的工艺方案,采用挤压成形,减小每道工序的单位挤压力的方法来解决模具的损坏问题。



具有振动料斗的自动冷挤压模的设计(含CAD图,SolidWorks,IGS三维图)
具有振动料斗的自动冷挤压模的设计(含CAD图,SolidWorks,IGS三维图)
具有振动料斗的自动冷挤压模的设计(含CAD图,SolidWorks,IGS三维图)
具有振动料斗的自动冷挤压模的设计(含CAD图,SolidWorks,IGS三维图)
具有振动料斗的自动冷挤压模的设计(含CAD图,SolidWorks,IGS三维图)
具有振动料斗的自动冷挤压模的设计(含CAD图,SolidWorks,IGS三维图)
