数控钻泥浆泵的设计(含CAD零件装配图,SolidWorks,IGS三维图)

数控钻泥浆泵的设计(含CAD零件装配图,SolidWorks,IGS三维图)(论文说明书11000字,CAD图纸9张,SolidWorks三维图,IGS通用三维格式)
摘  要
机械工业是一个国家的重要产业，机械工业的发展无时不刻都在影响着国家经济的发展，人类的进步离不开机械工业的发展。在全球经济发展的大环境下，中国各个行业被其他国家的先进技术影响的同时，越来越多的外国企业和品牌传播到中国已经成为现实。在新的市场需求的推动下，对数控钻泥浆泵进行改良和优化是当务之急。有大型数控钻泥浆泵生产设备企业对设备的安全指标的有着一定生产的严格要求。在生产设备的企业，充分考虑到在设备运行中可能出现的问题，从而减少噪声污染引起的振动或不当操作设备的现象等。国内数控钻泥浆泵设备的研发及制造要与全球号召的高效经济、安全稳定主题保持一致。数控钻泥浆泵的发展与人类社会的进步和科学技术的水平密切相关。
近期对机械行业中数控钻泥浆泵的使用情况进行了调查，发现在机械行业中数控钻泥浆泵的使用非常广泛。自然而然它们的安装和制造的要求也有一定的要求。传统的钻泥浆泵的机械效率不高，维修困难。所以设计一个专用的数控钻泥浆泵势在必行。本次的毕业设计课题的是数控钻泥浆泵的设计。本文介绍了数控钻泥浆泵的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验，该数控钻泥浆泵的优点是高效，经济，并且安全系数高，运行平稳。本次设计在某种程度上大大提升了该设备在国内外的竞争力，体现了机械工业重要性这一核心价值。

关键词：机械工业；数控钻泥浆泵；效率；高效

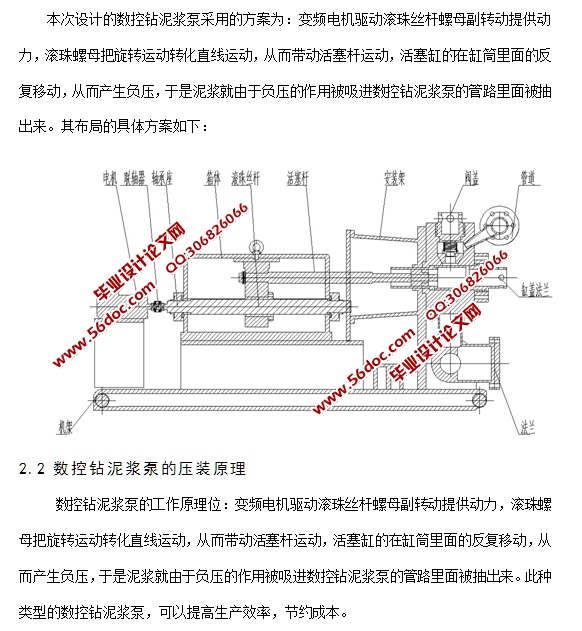

本次设计的数控钻泥浆泵采用的方案为：变频电机驱动滚珠丝杆螺母副转动提供动力，滚珠螺母把旋转运动转化直线运动，从而带动活塞杆运动，活塞缸的在缸筒里面的反复移动，从而产生负压，于是泥浆就由于负压的作用被吸进数控钻泥浆泵的管路里面被抽出来。其布局的具体方案如下：

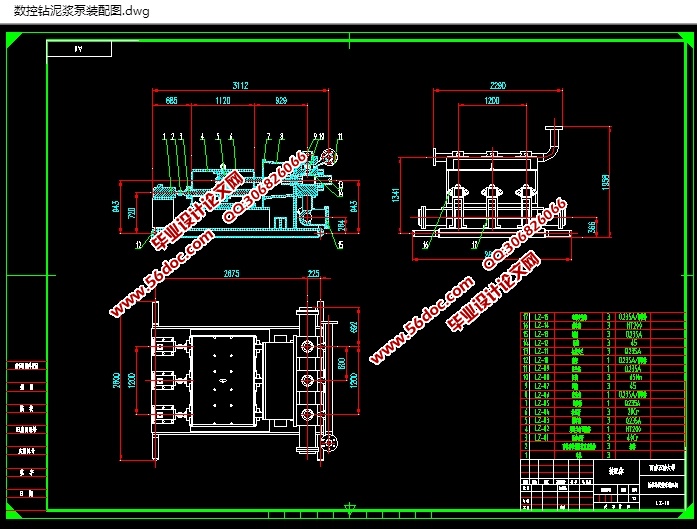

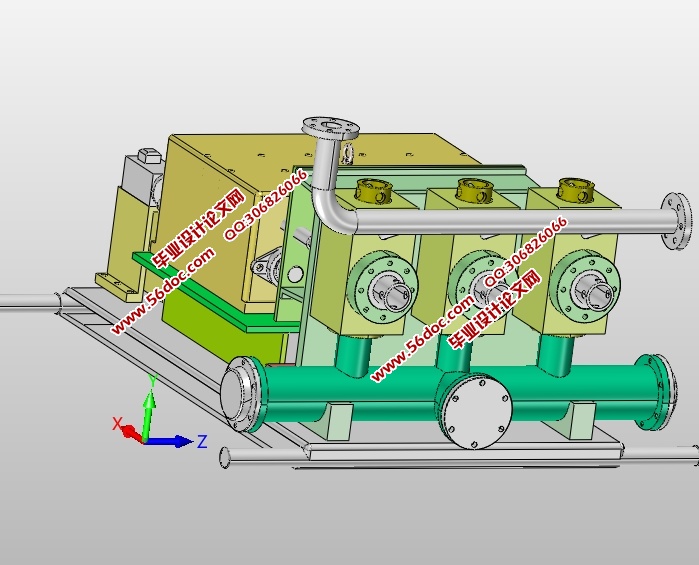

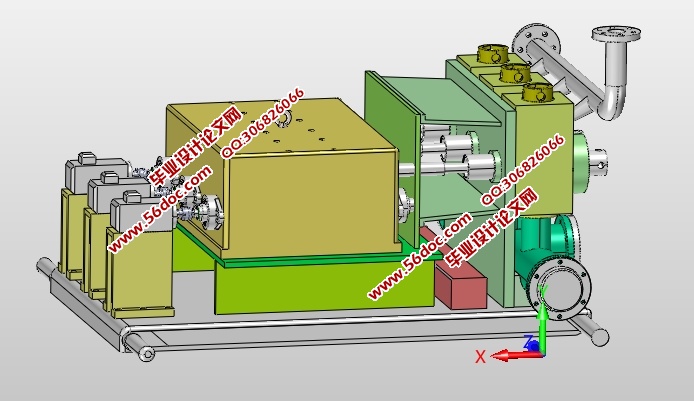

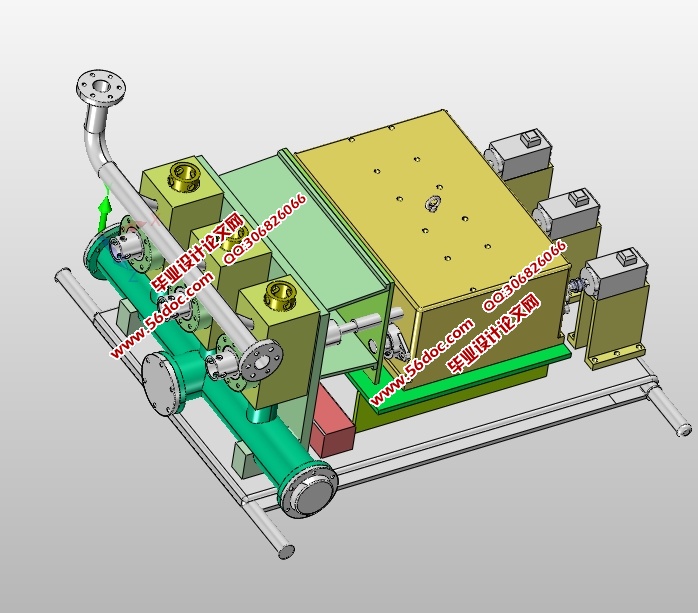

数控钻泥浆泵的压装原理
     数控钻泥浆泵的工作原理位：变频电机驱动滚珠丝杆螺母副转动提供动力，滚珠螺母把旋转运动转化直线运动，从而带动活塞杆运动，活塞缸的在缸筒里面的反复移动，从而产生负压，于是泥浆就由于负压的作用被吸进数控钻泥浆泵的管路里面被抽出来。此种类型的数控钻泥浆泵，可以提高生产效率，节约成本。



目    录
摘要    1
Abstract    2
第一章 绪论    4
   1.1 课题的来源与研究的目的和意义    5
   1.2 数控钻泥浆泵的发展现状    6
第二章 数控钻泥浆泵总体结构的设计    7
   2.1 数控钻泥浆泵的总体方案图    8
   2.2 数控钻泥浆泵的工作原理    9
第三章 机械传动部分的设计计算    10

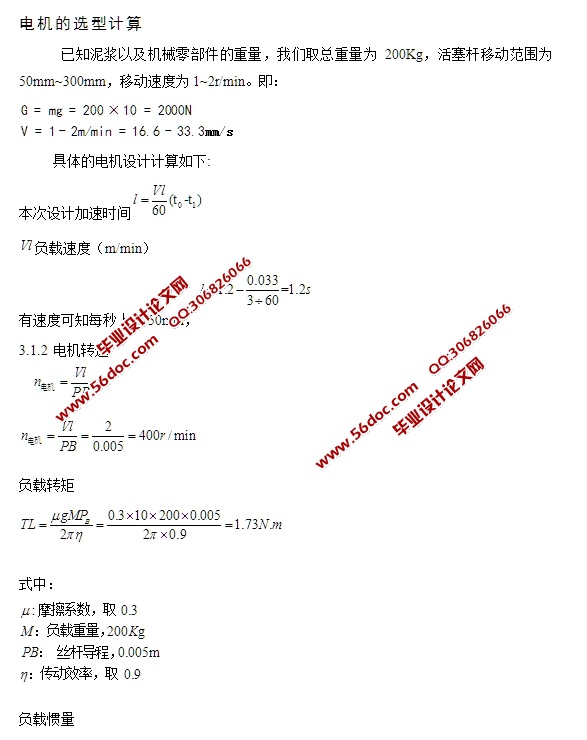

   3.1电机的选型计算    11
   3.2滚珠丝杆的选型计算    12
      3.2.1确定滚珠丝杆螺母的导程    14
      3.2.2 材料选用原则    15
      3.2.3 确定当量转速与当量载荷    16
      3.2.4 滚珠丝杆螺母的支承方式的选择    16
      3.2.5 滚珠丝杆螺母的润滑和防尘隔离    17
    3.3 联轴器的选择    17
 第四章 各主要零部件强度的校核    18
    4.1轴承强度的校核与计算    18
    4.2丝杆螺母强度的校核计算    20
 第五章 数控钻泥浆泵中主要零件的三维建模    24
    5.1滚珠丝杆的三维建模    26
    5.2安装架的三维建模    28
    5.3缸盖法兰的三维建模    25
    5.4数控钻泥浆泵的三维建模    26
 第六章 三维软件设计总结    27
 结论    28
 致谢    29
 参考文献    30
