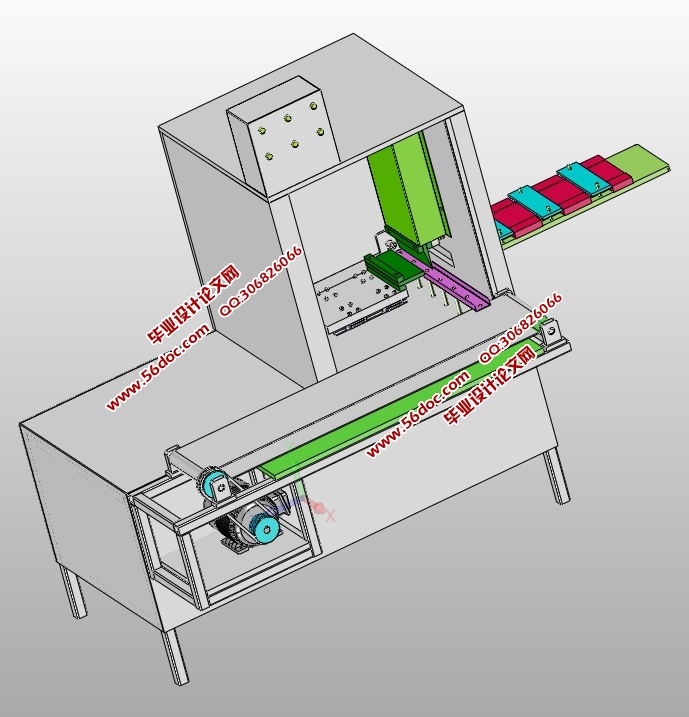

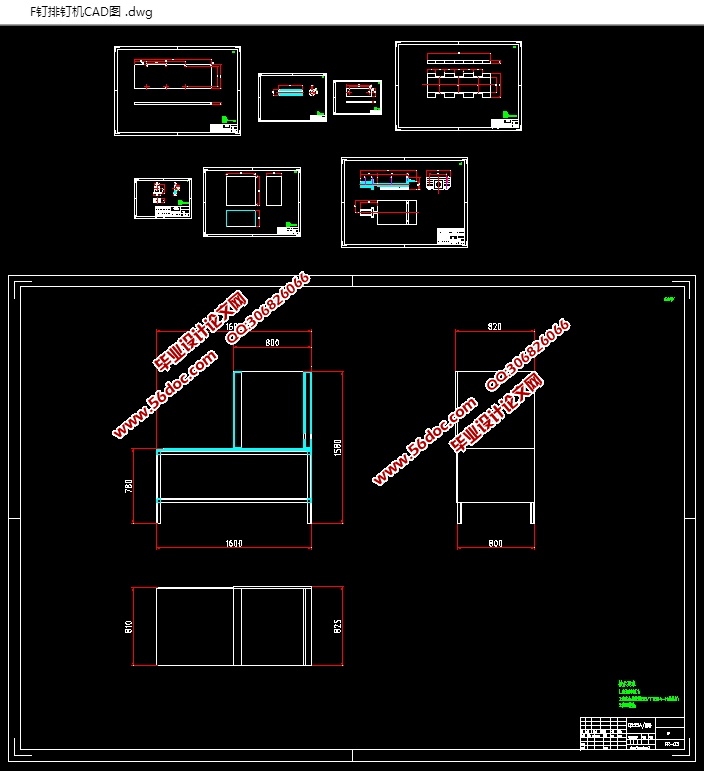

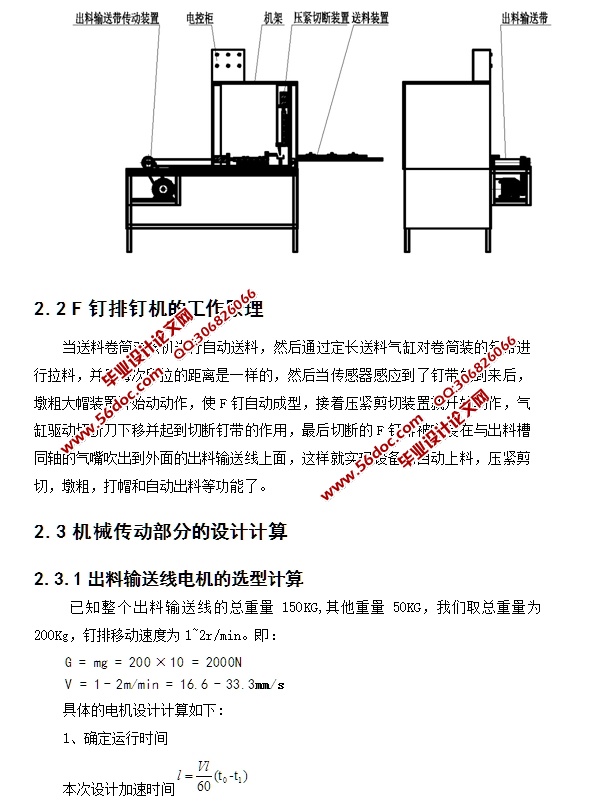

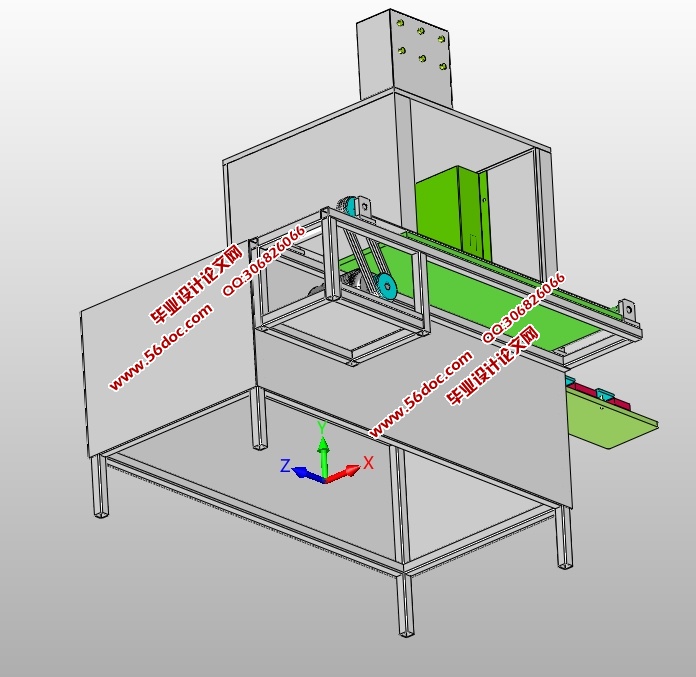

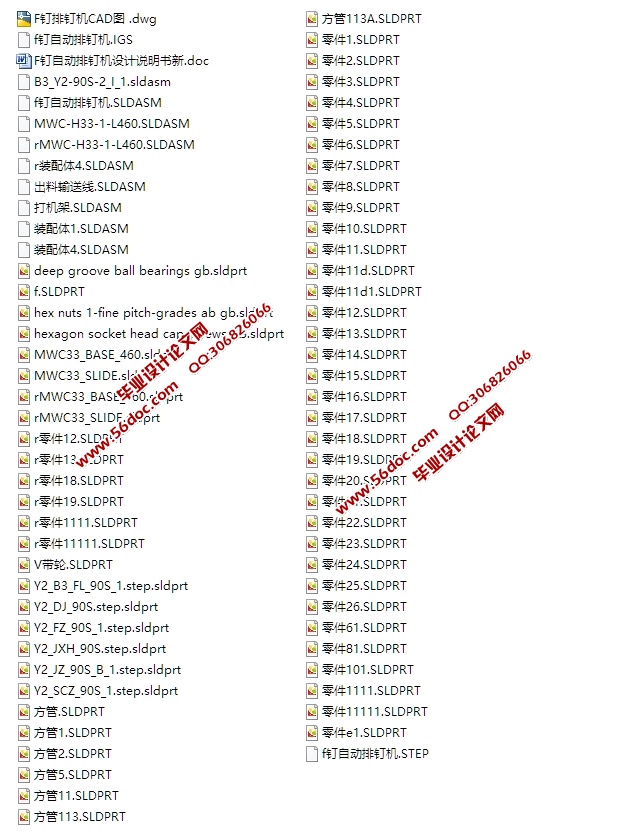

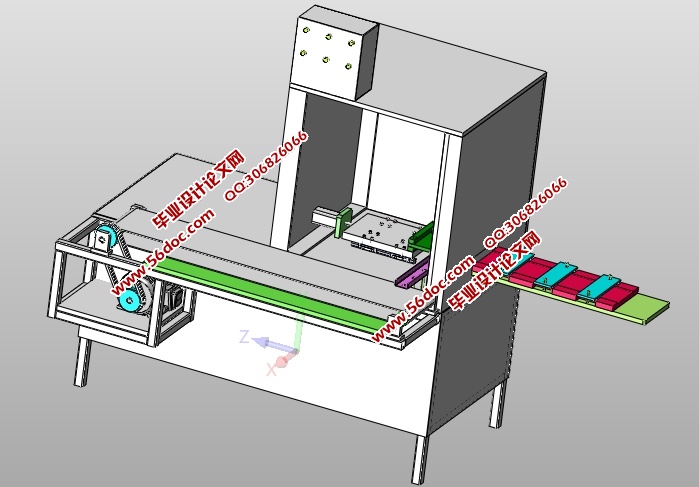

F钉自动排钉机的设计(含CAD零件装配图,SolidWorks,IGS三维图) 来源:wenku163.com 资料编号:WK16311104 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16311104 我要下载该资源 资料介绍 F钉自动排钉机的设计(含CAD零件装配图,SolidWorks,IGS三维图)(论文说明书18000字,CAD图纸9张,SolidWorks三维图,IGS通用三维格式) 摘 要 本课题来源于当今社会机械工业加工设备的改良和更新换代基础之上,通过设计出F钉自动排钉机,从而来满足当今社会排钉设备不足的缺陷。 国内F钉自动排钉机的研发及制造要与全球号召的高效经济、安全稳定主题保持一致。近期对机械行业中排钉设备的使用情况进行了调查,发现在机械行业中,钉是起到连接两个零件的关键零配件。自然而然在装配中它们的安装也非常平凡。在排钉时如果使用临时设备加工,不但劳动强度太大而且相互尺寸不易保证,所以设计一个专用的F钉自动排钉机势在必行。 本文运用大学所学的知识,提出了F钉自动排钉机的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验,构建了F钉自动排钉机总的指导思想,从而得出了该F钉自动排钉机的优点是高效,经济,并且安全系数高,运行平稳的结论。 关键词:自动排钉机;关键零配件;设备;高效 2 F钉排钉机总体结构的设计 2.1 F钉排钉机的总体方案图 本次设计的F钉自动排钉机采取的方案是:该设备具有自动送料,定长进料,压紧剪切,墩粗打帽,机构退回及自动出料等功能。由送料卷筒对该机进行自动送料,然后通过定长送料气缸对卷筒装的钉带进行拉料,并且每次所拉的距离是一样的,然后当传感器感应到了钉带的到来后,墩粗大帽装置开始动动作,使F钉自动成型,接着压紧剪切装置就开始动作,气缸驱动切断刀下移并起到切断钉带的作用,最后切断的F钉排被安装在与出料槽同轴的气嘴吹出到外面的出料输送线上面,如此循环。具体方案布局图如下: 2.2 F钉排钉机的工作原理 当送料卷筒对该机进行自动送料,然后通过定长送料气缸对卷筒装的钉带进行拉料,并且每次所拉的距离是一样的,然后当传感器感应到了钉带的到来后,墩粗大帽装置开始动动作,使F钉自动成型,接着压紧剪切装置就开始动作,气缸驱动切断刀下移并起到切断钉带的作用,最后切断的F钉排被安装在与出料槽同轴的气嘴吹出到外面的出料输送线上面,这样就实现设备的自动上料,压紧剪切,墩粗,打帽和自动出料等功能了。 2.3 机械传动部分的设计计算 2.3.1出料输送线电机的选型计算 已知整个出料输送线的总重量150KG,其他重量50KG,我们取总重量为200Kg,钉排移动速度为1~2r/min。 目 录 摘 要 i ABSTRACT ii 目 录 iii 1 绪论 1 1.1课题的来源与研究的目的和意义 2 1.2本课题研究的内容 3 1.3 Solidworks设计基础 6 1.3.1 草图绘制 7 1.3.2 基准特征,参考几何体的创建 10 1.3.3 拉伸、旋转、扫描和放样特征建 12 1.3.4 工程图的设计 12 1.3.5 装配设计 12 2 F钉排钉机总体结构的设计 12 2.1 F钉排钉机的总体方案图 12 2.2 F钉排钉机的工作原理 13 2.3 机械传动部分的设计计算 14 2.3.1出料输送线电机的选型计算 15 2.3.2直线导轨的设计计算 17 2.3.3 V带传动的设计计算 17 3各主要零部件强度的校核 18 3.1传动轴的校核与计算 19 3.2轴承强度的校核计算 20 4 F钉自动排钉机中主要零件的三维建模 21 4.1电机的三维建模 22 4.2主动滚筒的三维建模 23 4.3移动板的三维建模 24 4.4F钉自动排钉机的三维建模 25 5三维软件设计总结 25 结论 26 致 谢 26 参考文献 27 附录 一 38 附录 二 45
