液压缸变速数控车床主传动系统设计(含CAD,CAXA零件装配图)

来源:wenku163.com  资料编号:WK16311130 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16311130
资料介绍

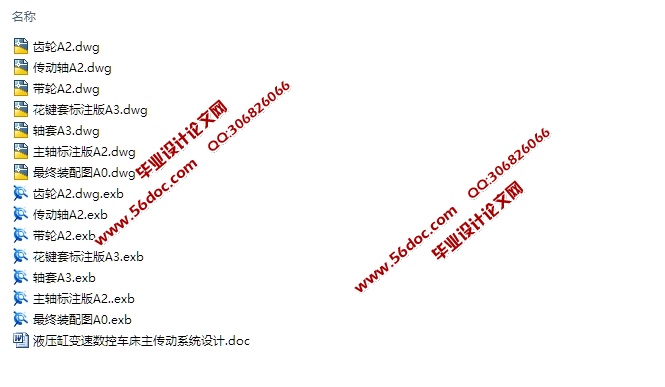

液压缸变速数控车床主传动系统设计(含CAD,CAXA零件装配图)(设计说明书11400字,CAD图7张,CAXA图7张)
数控车床同其它的数控机床相比有着应用广泛的优点,数控车床的这一优点使得其在使用中占有的比重较高。
    本毕业设计论文首先介绍的是选择此课题的背景目的和意义 ,并对其进行了详细的介绍;其次进行传动方案拟定、主传动系统进行了设计与计算,主轴箱结构设计等。
    本次设计的主轴箱由安装在精密轴承上的空心主轴、主动脉冲编码器轻型液压缸,花键传动轴,变速齿轮组,交流变频调速电动机以及各种结构组成。这样的主轴箱可以使数控车床的主轴获得在恒功率和恒转矩范围内的最大转速范围,以满足数控车床本身需要的切削加工要求。
    本次设计在传动轴上的同步齿形带轮的安装时,将其设计成为卸荷式的结构,这样可以将大部分的径向力传递到箱体上,这样有利于改善传动轴的受力情况和提高传动的平稳性。
本毕业设计所设计的自动变速装置是通过液压缸带动花键轴上的三联滑移齿轮移动,使得不同的齿轮组相互配合,实现无级变速和有级变速的结合,从而达到传递不同的转速来实现变速的目的,这样能够使主轴的变速范围达到最大,满足数控车床的加工要求。

主传动系统的设计要求
    数控车床的高速、高效和高精度是其未来的主要发展方向。现代数控车床要求具有更高的转动速度以及更大的调速范围的机床主传动系统。它在切削加工过程中能够自动的进行变速。同时它还要求机床结构要比较简单、噪声低、动态性能良好、以及较高可靠性。数控车床的主传动系统的设计应满足一些最基本要求。在它的使用性能要求方面,设计的主传动系统要满足数控车床的各种性能要求。合理的传动系统设计使得数控车床的操纵方便灵活、迅速、安全可靠是必要的。在传递动力方面,要能够满足数控车床对于动力和功率的要求。工作性能要求方面,要满足机床的加工精度需求、满足噪音、温升等各方面要求。除上述以外,还要求结构简单的主传动系统以便于调整和维修。良好的工艺性,有助于加工和装配。良好的防护性能以及长的使用寿命 。


液压缸变速数控车床主传动系统设计(含CAD,CAXA零件装配图)
液压缸变速数控车床主传动系统设计(含CAD,CAXA零件装配图)
液压缸变速数控车床主传动系统设计(含CAD,CAXA零件装配图)
液压缸变速数控车床主传动系统设计(含CAD,CAXA零件装配图)



目    录
摘    要    I
ABSTRACT    II
1.1 课题背景及目的    1
1.2 国内外研究现状及发展趋势    2
1.3 课题研究内容    2
2拟定传动方案    4
2.1主传动系统的设计要求    4

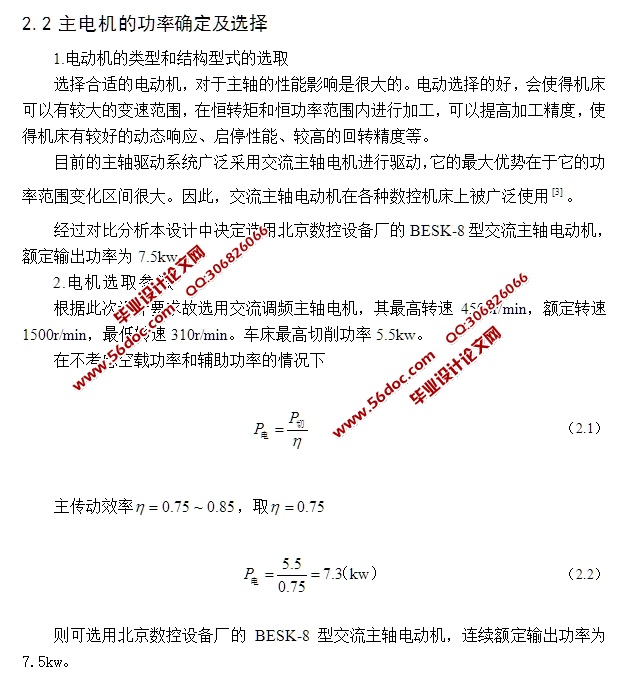

2.2 主电机的功率确定及选择    4
2.3 转速图的拟定    5
3传动系统设计与计算    6
3.1确定各轴计算转速    6
3.2估算各传动轴的轴径    6
3.3各变速齿轮模数的确定    7
3.3.1齿轮模数的确定    7
3.3.2齿宽的确定    10
3.4 同步齿形带设计计算    10
4主轴箱结构设计    13
4.1结构设计的内容、技术要求和方案    13
4.2传动轴的设计    13
4.3齿轮设计    14
4.4主轴组件设计    15
4.4.1各部分尺寸的选择    15
4.4.2主轴的材料选取和热处理问题    15
4.4.3主轴轴承    15
4.4.4主轴与齿轮的连接    16
4.4.5润滑与密封    17
4.5液压缸的选取    17
4.6编码器的选取与安装    17
5 结    论    19
参 考 文 献    20
致    谢    21
